液压系统阀门安装固定支架结构设计

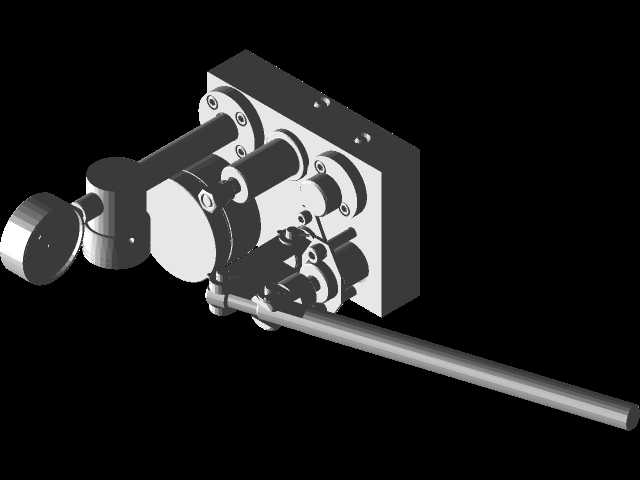

　　这套支架结构主要面向中小型液压动力单元的阀组集成安装场景，多用于小型试验台、便携液压动力站、教学演示液压回路这类需要紧凑布置阀件与检测元件的工况，核心作用是为各类液压控制阀、压力检测表、操作杠杆组件提供统一的安装基准，避免阀件分散布置带来的管路杂乱、操作干涉、压力检测点偏移等实际工程问题。从结构布局来看，底座采用整块矩形板式结构，底面为全平面设计，可直接通过螺栓固定在液压站油箱顶面或者设备安装平台上，安装孔位预留了足够的调整余量，能适配不同规格的安装基面，底座的厚度经过受力校核，在承受上部所有阀件、杠杆操作力以及压力表重量的情况下，不会出现影响阀件密封性能的形变。上部的安装面做了分层设计，靠近压力表的位置预留了径向安装孔位，

　　可直接固定压力表的连接接头，接头轴线与底座平面保持垂直，保证压力检测时的读数准确性，同时避免管路弯折带来的压力损失。操作杠杆组件的铰接点设置在支架中部的凸台位置，铰接孔内预留了衬套安装空间，长期反复扳动操作也不会出现孔位磨损导致的杠杆晃动问题，杠杆的长度经过行程匹配，扳动到极限位置时不会与周边的阀件、压力表产生碰撞，操作力的传导路径经过优化，操作人员施加在杠杆端部的力可以直接传递到对应的液压阀阀芯上，不会出现力的偏移导致的阀芯卡滞。阀件安装区域采用了分层堆叠的布局，安全阀、反向液压阀等元件沿着支架的垂直方向依次固定，相邻阀件之间预留了足够的管路连接空间，同时也留出了扳手操作的空间，后期维护拆卸单个阀件时不需要拆除周边其他元件，

　　大幅降低维护难度。支架的所有棱角位置都做了倒角处理，避免安装维护过程中划伤操作人员，外露的金属面预留了涂装工艺余量，可根据使用场景做防锈或者配色处理。在安装边界上，整套支架加上上部安装的所有阀件、杠杆、压力表之后，横向最大外伸尺寸为杠杆端部到底座边缘的长度，纵向尺寸不超过底座的宽度范围，垂直方向最高位置为压力表顶端，整体占用空间紧凑，不需要额外预留过大的安装间隙，非常适合对安装空间有严格限制的小型液压设备使用。设计过程中充分考虑了不同阀件的安装兼容性，安装孔位采用了通用的液压阀安装孔距标准，可替换安装不同通径的同类型液压阀，不需要重新加工支架本体，提升了结构的通用适配能力。
