机加工台用螺杆式夹紧虎钳结构

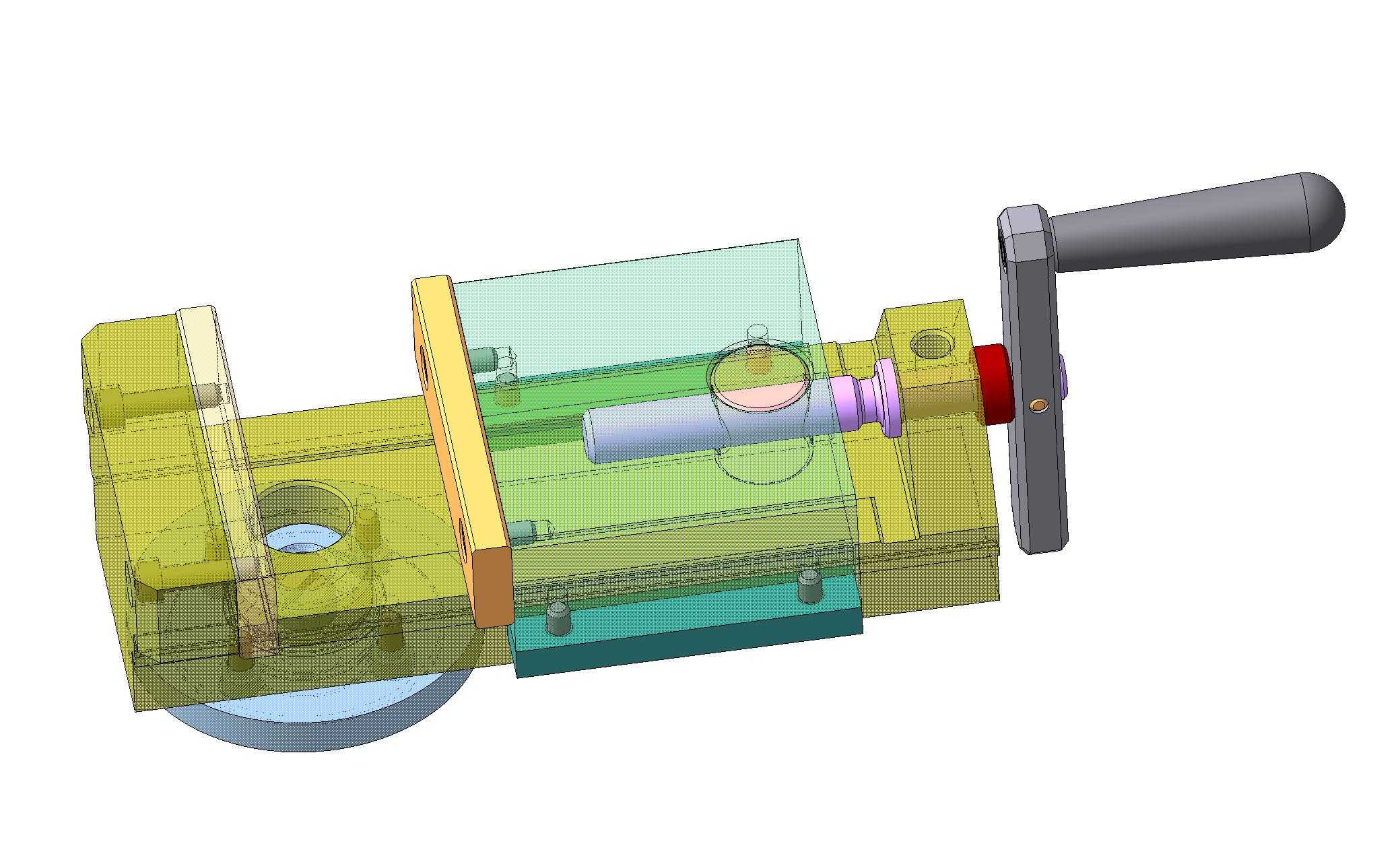

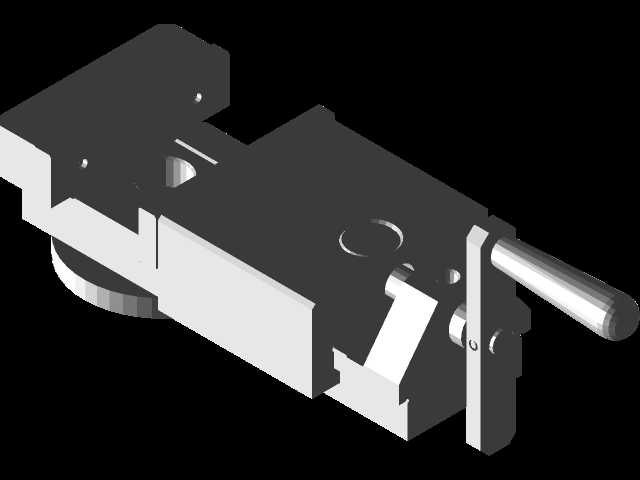

　　这款台装夹紧装置是面向小型机加工工位、钳工修配场景设计的手动夹紧工装，核心作用是在铣削、钻孔、打磨、零件修配工序中固定待加工工件，避免加工过程中工件位移导致的尺寸超差或加工报废。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，驱动部分选用梯形螺杆传动，这类传动副具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能保证装夹可靠性，同时梯形螺杆的传动效率适中，手动操作时的力反馈清晰，操作人员可以根据工件材质、加工受力大小灵活调整夹紧力，避免薄壁类工件被夹变形。固定钳身底部设置了带定位孔的安装基座，安装时可以通过T型螺栓直接固定在标准铣床工作台、钳工台的T型槽内，安装边界适配常规小型工位的台面尺寸，

　　不需要额外制作转接板就能完成部署，活动钳身的滑动面采用贴塑减摩设计，长期往复滑动也不会出现严重磨损，能长期保持钳口的平行度精度。钳口部分设计为可更换结构，针对不同材质的工件可以更换平钳口、V型钳口或者软钳口，比如装夹圆柱形轴类零件时换用V型钳口可以保证对中性，装夹已加工面的精密零件时换用铜质软钳口可以避免夹伤工件表面。从实际使用场景来看，这类工装不仅能用于常规的金属零件加工作业，在小型零件装配、试样打磨、线路板修配等场景也能适用，整体结构没有复杂的液压、气动元件，日常维护只需要定期在螺杆、滑动导轨面涂抹润滑脂即可，故障率极低，适合小型加工车间、维修工位、学校实训场地长期使用。设计过程中充分考虑了操作的人机工程性，

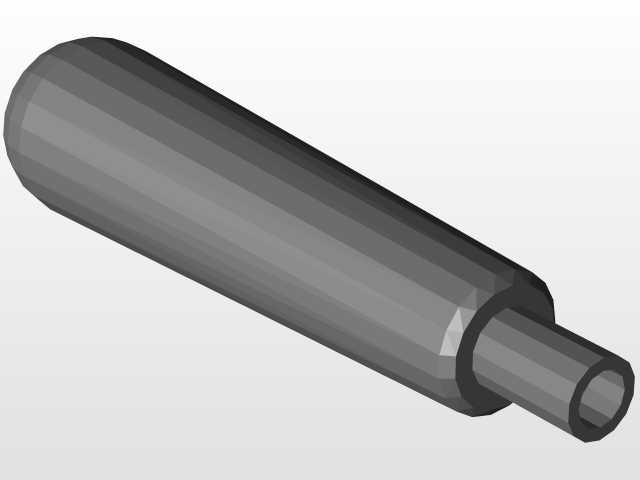

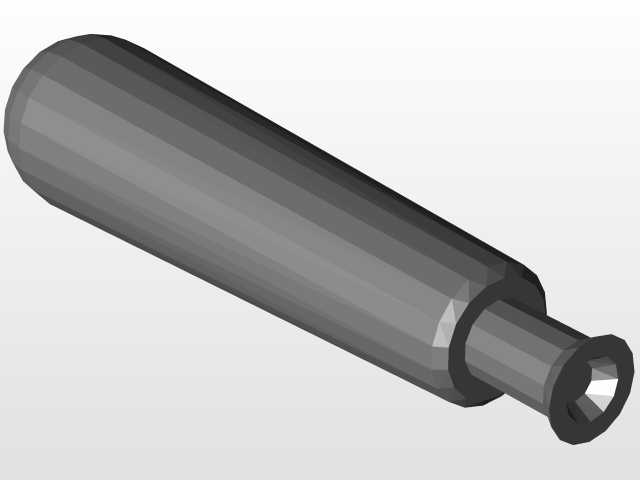

　　驱动摇把的转动半径经过优化，操作人员站在工位前单手就能完成夹紧、松脱操作，不需要借助加力杆就能满足常规加工的夹紧力需求，整体外露的传动部分都做了圆滑过渡处理，没有尖锐棱角，避免操作过程中剐蹭受伤。钳身的主体结构采用铸铁材质打造，具备足够的刚性，在承受铣削加工的侧向切削力时不会出现明显形变，能保证加工过程中的装夹稳定性，活动钳身的行程覆盖了常规小型零件的装夹尺寸范围，不需要频繁调整安装位置就能适配大部分常见工件的装夹需求。
