卧式三相异步电动机三维结构设计

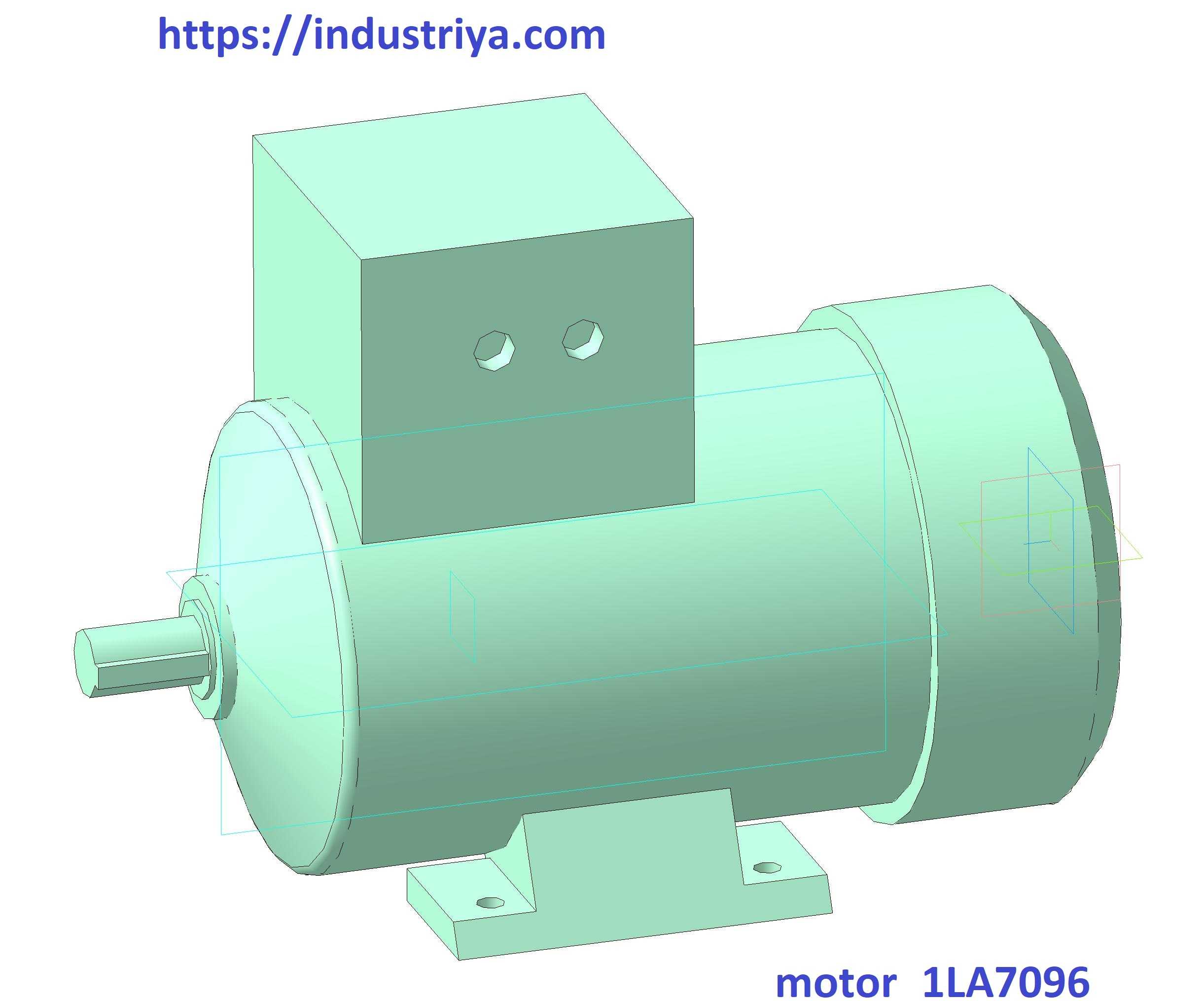

　　这款卧式电动机的三维建模完全贴合工业现场实际安装与运维需求，在做结构设计时首先考虑的是通用工业场景的适配性，不管是配套输送线辊道驱动、小型机床主轴动力输入，还是配套风机、水泵类负载做动力源，都能匹配常规的安装接口尺寸。建模过程中优先还原了实际产品的安装边界：底部的安装脚座预留了标准长圆形安装孔，孔位间距、脚座厚度都参照通用系列电机的安装规范做了还原，设计人员在做整机设备布局时，可以直接调用该模型核对安装空间，不需要反复调整机架的开孔位置，也能提前规避电机本体与周边护罩、管线的干涉问题。从功能结构来看，模型完整还原了接线盒、输出轴、端盖、散热筋、吊环安装位的细节：顶部的方形接线盒预留了两个线缆进线孔位，和实际产品的接线腔结构一致，

　　做电气布线设计时可以直接参考该位置规划线缆走向，预留足够的弯曲半径；输出轴采用标准键槽结构，轴伸长度、轴径尺寸匹配常规联轴器、带轮的安装尺寸，选型时可以直接核对配合公差，减少后续出工程图时的尺寸核对工作量。设计思路上没有做多余的装饰性结构，所有特征都服务于实际生产装配：机壳表面的散热筋沿轴向均匀分布，既还原了铸件的实际结构，也能帮助设计人员在做热仿真分析时参考散热面积；前后端盖的止口位置、轴承室的结构都做了简化还原，既保证模型轻量化，不会在装配体中占用过多运算资源，又能完整呈现装配关系，方便做装配干涉检查。在做设备布局时，这款模型的整体外形尺寸参照常用功率段的卧式电机参数设定，轴向总长、中心高、接线盒顶部高度都符合行业通用尺寸规范，

　　不管是做独立设备的动力单元布局，还是做生产线的多电机排布，都能直接调用核对空间，不需要额外测量实物尺寸。输出轴的轴肩位置、键槽深度都做了准确还原，设计连接部件时可以直接参考该尺寸做配合设计，避免出现装配时轴伸过长或配合过松的问题。接线盒的位置设置在机壳顶部居中位置，兼顾了左右两侧进线的需求，不管设备的电气柜布置在电机左侧还是右侧，都能方便线缆接驳，不需要额外调整接线盒方向，这也是实际工业电机选型时经常被忽略的细节，建模时特意保留了该结构的通用性。底部脚座的安装面做了平面度的特征示意，提醒设计人员在做机架安装面加工时需要保证对应的平面精度，避免电机安装后出现轴系不对中、运行振动过大的问题。
