MR50系列蜗轮蜗杆减速电机结构设计

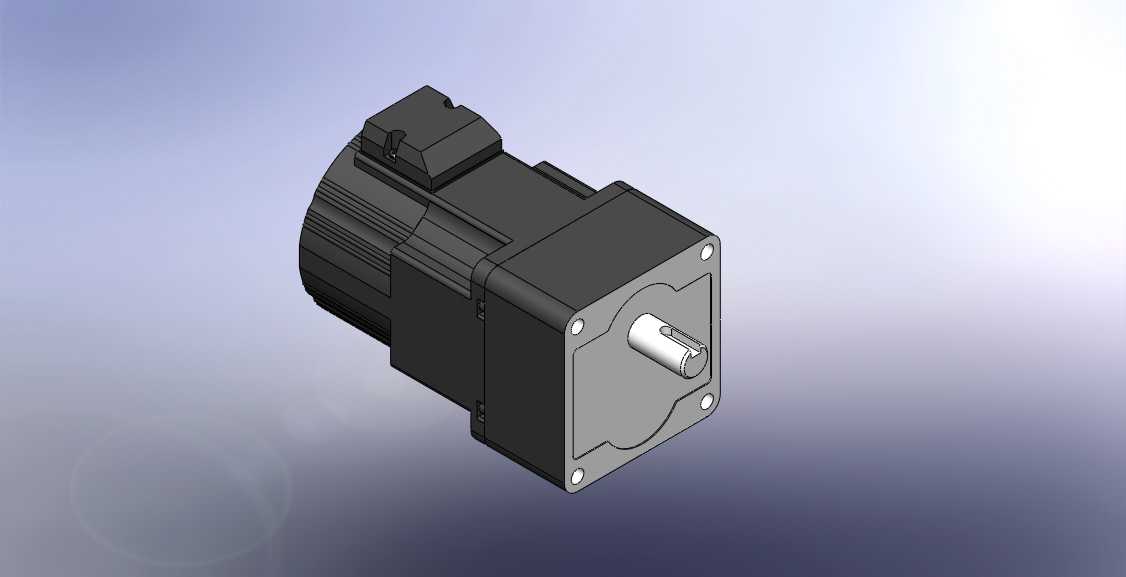

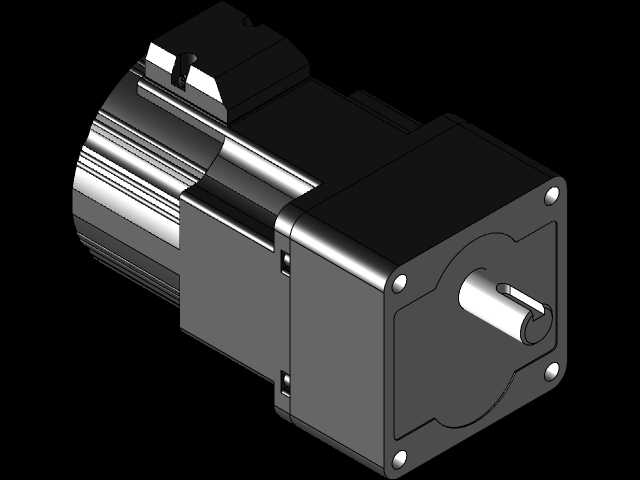

这款MR50规格的减速驱动部件，常被应用在轻工输送线、小型自动化专机、包装设备的进给机构中，作为整套设备的动力输出核心，它需要在紧凑安装空间内完成高扭矩低转速的动力转换，匹配常规工业供电场景下的驱动需求。从结构设计逻辑来看，该部件将驱动单元与减速集成段做了同轴衔接的一体化布局，输出端采用方形法兰安装面，四个角位预留标准安装孔位，安装时可直接贴合设备安装板做端面固定，无需额外设计转接支架，能有效缩减设备整体的安装占用空间。输出轴采用单键连接结构，可直接对接同步带轮、链轮或者联轴器，动力传递过程中可避免轴连接打滑问题，适配常规的传动件安装公差要求。

在功能特性上，该部件采用蜗轮蜗杆减速结构，可实现大减速比的动力转换，将驱动端的高转速低扭矩输出，转化为输出端的低转速高扭矩动力，同时自带反向自锁特性，在设备停机状态下可避免输出端受负载反驱出现位置偏移，对于需要停机保持工位的升降、进给机构来说，可省掉额外的制动部件，简化设备整体结构。机身外壳采用散热筋结构设计，连续运行过程中可通过增大外壳散热面积，将绕组运行产生的热量快速散出，避免长时间运行出现过热保护停机。接线端设置在机身顶部的独立接线盒内，接线时可直接从设备走线槽引线接入，防护结构可避免车间环境内的粉尘、切削液溅入接线端造成短路故障。

从安装边界来看，方形法兰的安装孔位遵循通用小功率减速电机的安装尺寸规范，输出轴的轴径、键槽尺寸匹配常规传动件的安装标准，设计选型时可直接替换同规格的同类减速驱动部件，无需重新调整设备安装板的孔位布局。机身的径向尺寸控制在紧凑范围内，在排布设备内部结构时，不会与周边的走线槽、传感器支架、传动护罩等部件产生干涉，对于内部空间局促的小型桌面级自动化设备来说，该尺寸的适配性较强。在实际选型应用中，该部件可适配水平输送、小负载垂直升降、工位转台旋转等多种工况，运行过程中传动平稳噪音低，适合用在对运行噪音有要求的车间生产设备中，蜗轮蜗杆的啮合结构可缓冲驱动端启动时的瞬时冲击，避免负载端的刚性冲击直接传递到驱动绕组，延长部件的整体使用寿命。
