铁路轨道弹簧试验用承载钢构件

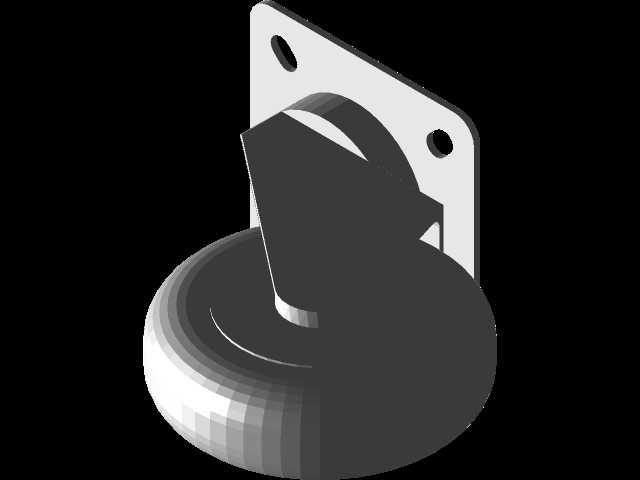

　　该构件主要应用于铁路工务检测场景下的弹簧性能试验环节，作为试验台架的端部承载与定位部件，承担试验过程中弹簧加载端的力传导、位置约束功能，适配铁路线路常用螺旋弹簧的静刚度、疲劳寿命测试工况，可在反复加载的试验环境下保持结构稳定性，避免试验过程中出现构件偏移、应力集中导致的测试数据偏差。从结构设计来看，构件采用法兰板式安装结构，上部带两个对称布置的安装通孔，可通过螺栓直接固定在试验台架的立式安装面上，安装面做了铣平处理，保证装配后与台架面的贴合度，减少装配间隙带来的加载误差；下部为圆盘式承载面，与被测试弹簧的端部端面贴合，接触面做了圆角过渡处理，避免弹簧端部与构件接触位置出现应力割伤，延长试验工装的使用寿命，

　　中间的斜向支撑肋板连接上部安装法兰与下部承载圆盘，肋板厚度根据试验最大加载力做了等强度校核，在保证结构刚性的前提下尽可能减少不必要的材料冗余，降低工装自身重量。安装边界方面，上部法兰的孔位间距适配主流铁路弹簧试验台的安装孔系，不需要额外做转接板即可直接装配，下部承载圆盘的直径覆盖常用铁路弹簧的端部外径范围，可适配多种线径、外径的同类型铁路弹簧测试需求，不需要频繁更换承载端头。设计过程中重点考虑了反复加载下的结构抗疲劳性能，所有转角位置均做了圆弧过渡处理，避免直角位置的应力集中，构件整体采用合金钢材质建模，结构受力路径清晰，加载力从下部承载圆盘通过斜向肋板均匀传导至上部安装法兰，再通过安装螺栓传递到试验台架主体，整个传力路径无突变，

　　可保证长期试验过程中构件不会出现塑性变形。在实际试验场景中，该构件可配合加载油缸完成弹簧的分级加载、保压、卸载循环，其结构刚性可保证加载过程中承载面不会出现偏斜，确保弹簧始终处于轴向受力状态，避免侧向分力对弹簧测试结果的干扰，同时法兰式的安装结构也方便工装的快速更换，当测试不同规格弹簧时，仅需更换对应直径的承载端头即可，不需要拆解整个台架的安装结构，提升试验准备环节的效率。
