便携式金属表面电火花刻字笔结构设计

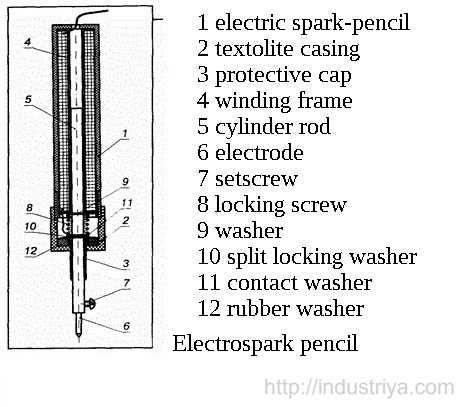

　　这款手持电火花刻字工具的设计，最初是为了解决车间现场大型金属工件无法移动到固定式打标设备旁完成标识作业的痛点，在重型机械制造、金属构件加工、五金零件批量追溯场景中，很多焊接成型的大型机架、管道、铸锻件自重可达数吨，吊装转运成本高，固定式激光打标、气动打标设备的作业范围受工作台尺寸限制，无法覆盖这类工件的现场标识需求，而传统的电腐蚀打标需要配套电解液、模板，作业流程繁琐，手持钢印打标又会在工件表面产生较大冲击应力，不适合薄壁件、热处理后硬度较高的工件表面作业。从结构设计逻辑来看，这款刻字笔采用长筒式手持布局，整体握持段做了等直径的防滑包覆处理，握持直径适配成年男性手掌自然握持的尺寸范围，长时间手持作业不易产生疲劳，

　　笔身内部集成了脉冲放电模块的走线与绝缘支撑结构，前端的工作电极采用快换式夹头结构，可根据刻字线条粗细更换不同直径的电极头，电极与笔身主体之间设置了耐高温绝缘衬套，避免放电过程中电流误传导至握持段引发安全隐患。笔身尾部设置了供电接口与触发开关的集成结构，安装时仅需配套对应的脉冲电源主机即可完成接线，不需要额外布置复杂的气路、液路管线，作业时操作人员手持笔身将电极对准金属工件表面，保持微小的放电间隙即可通过脉冲电火花的高温蚀除作用在金属表面留下永久性标识，刻蚀深度可通过配套电源的脉冲参数调节，既可以在普通碳钢表面做浅痕标识，也能在不锈钢、硬质合金表面完成深度0.02-0.1mm的永久性追溯标记。设计过程中重点考虑了作业时的散热需求，

　　笔身金属内筒与外层防滑包覆层之间预留了轴向散热间隙，长时间连续作业时笔身表面温度不会超过人体可耐受的范围，前端电极座采用耐高温的陶瓷绝缘材质，可承受放电瞬间的局部高温，避免长期使用后出现绝缘失效问题。这款工具的作业边界不受工件形状限制，无论是平面、圆弧面还是狭小的沟槽侧面，只要电极能够抵达的位置都可以完成刻字作业，相比传统标识设备，它的作业灵活性更强，不需要复杂的装夹定位，操作人员经过简单培训即可上手完成标识作业，在五金加工车间、设备维修现场、金属构件仓储追溯环节都有很高的实用价值，结构上没有易损的高速运动部件，日常维护仅需定期更换磨损的电极头，整体可靠性远高于带机械振动结构的手持打标工具。
