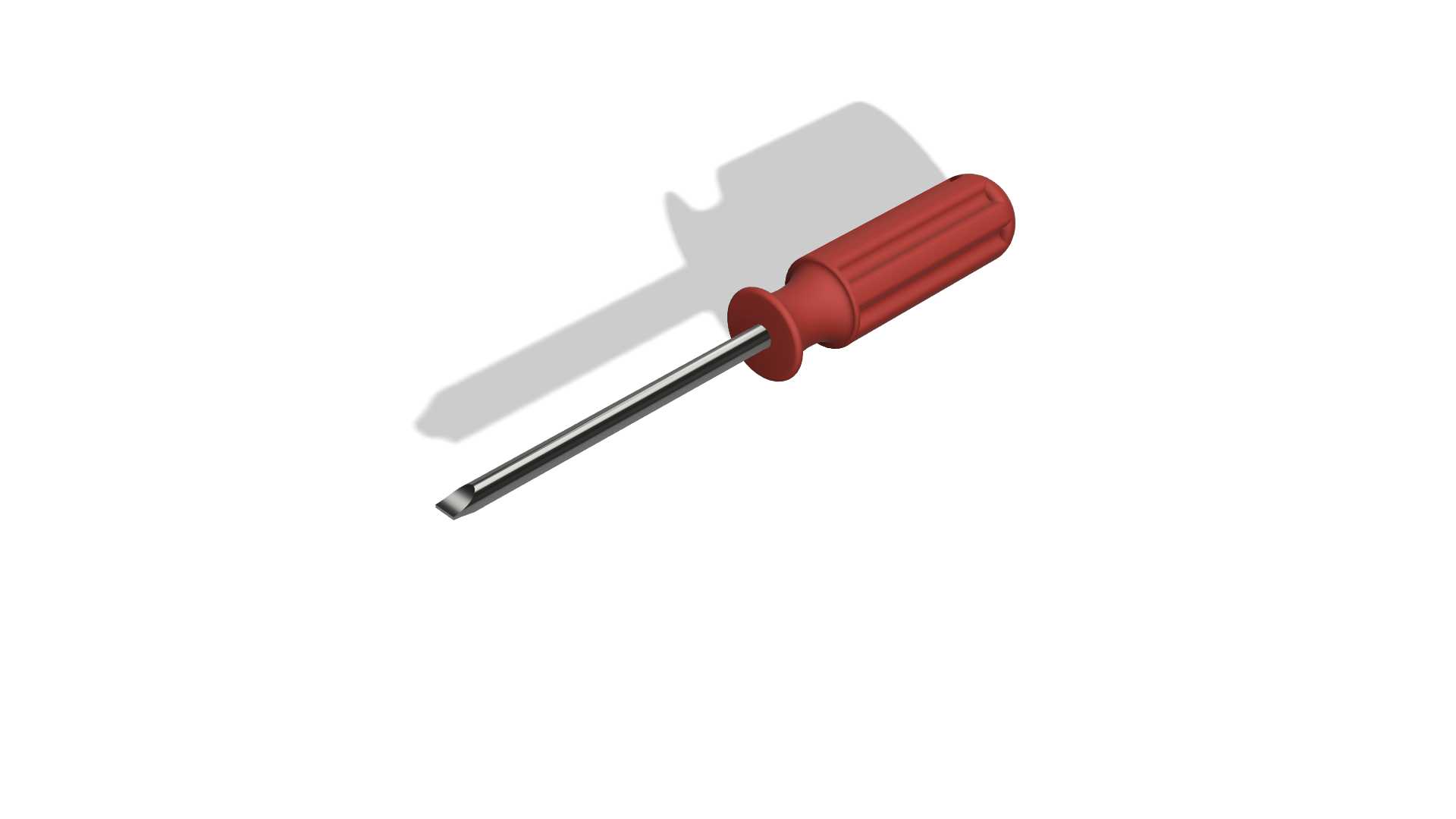

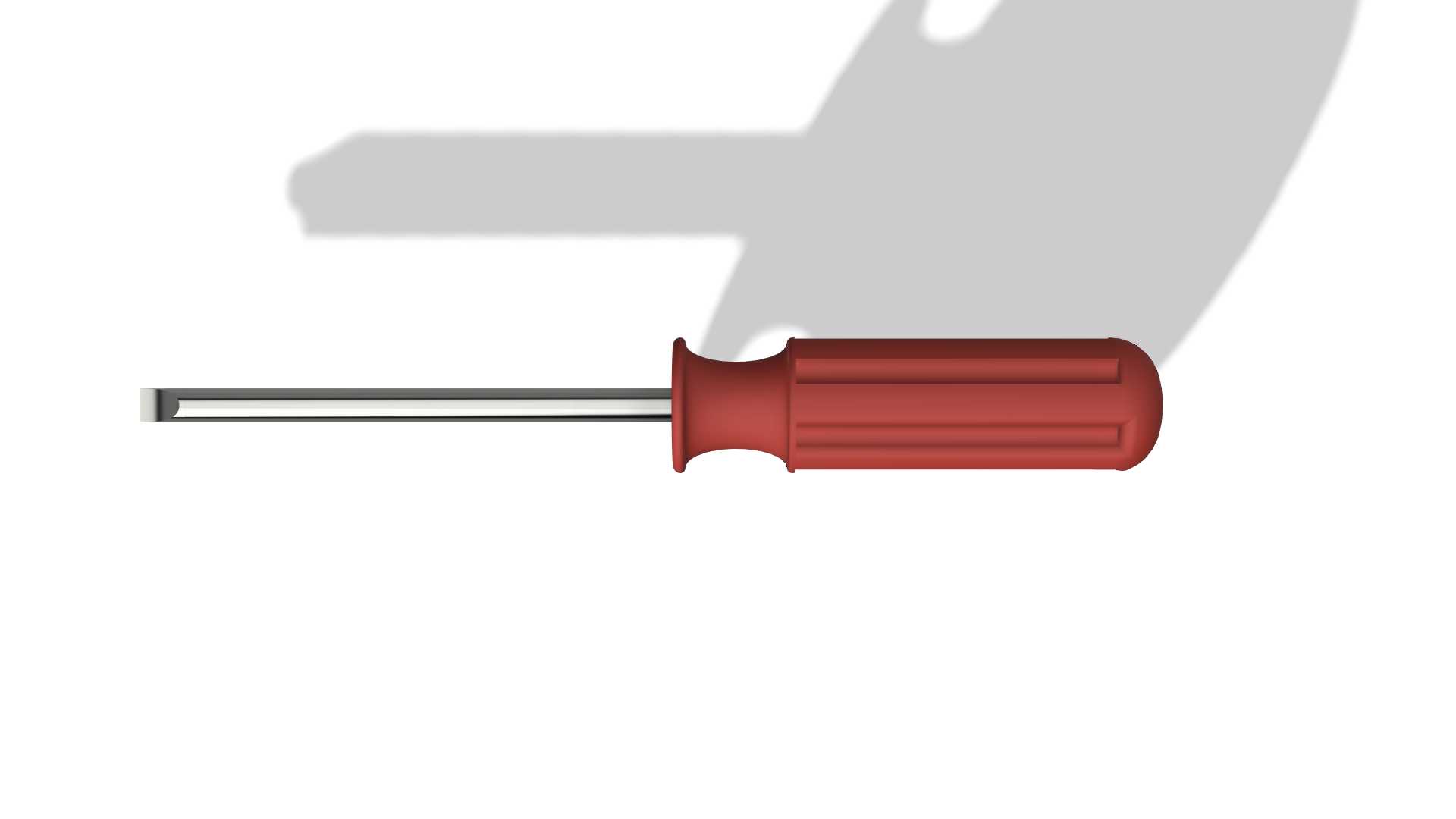

一字柄橡胶防滑手动螺丝刀三维建模

日常设备装配、机电维修、家装拆装场景里，手动螺丝刀是出现频率最高的基础紧固工具，这款一字旋具的建模完全围绕实际使用中的人机需求与作业边界展开，没有多余的装饰性结构。先从作业端说起，刀杆采用平直等截面的铬钒钢材质对应结构，杆身做了哑光金属质感的表面处理，避免作业时反光干扰视线，刀头部分做了精准的厚度收窄，刚好适配常规M3到M6规格的一字槽螺钉，刀头端面做了微小的倒角处理，既可以避免插入螺钉槽时刮伤槽口边缘，也能在斜向操作时减少刀头滑脱的概率，刀杆长度控制在100mm区间，既可以满足常规深度的螺钉安装需求，也不会因为杆身过长导致小空间操作时出现干涉。手柄部分采用红棕色橡塑材质的对应结构，表面做了多道环形防滑凹槽，握持时手指刚好可以卡入凹槽内，即便是手上沾有机油、汗液的情况下，施加扭矩时也不会出现打滑的问题，手柄尾部做了圆弧过渡的膨大设计，掌心施压时不会出现硌手的情况，手柄与刀杆的连接位置做了内嵌式的加固结构，刀杆插入手柄内部的长度达到手柄总长的三分之二，大扭矩拧动时不会出现刀杆跟转、脱出的问题。建模过程中特意还原了实际产品的装配公差，刀杆与手柄的配合面做了0.1mm的过盈配合模拟，完全符合实际生产中的压装工艺要求，没有出现结构穿模、配合间隙不合理的问题。从安装边界来看，这款螺丝刀整体总长在180mm左右，手柄最大直径35mm，可以伸入大部分设备的狭小装配空间内作业，比如电气柜内部接线端子紧固、小型家电外壳拆装、机械设备外露螺钉的松紧调节都能适配。不同于电动旋具的大扭矩输出特性，这款手动螺丝刀的扭矩输出完全由人手控制，针对小扭矩要求的塑料件连接、精密器件固定场景，不会因为扭矩过大拧滑螺钉槽或者拧裂工件，刀杆的平直度也做了严格的同轴度约束，旋转时不会出现偏摆，保证刀头可以完全贴合螺钉槽面，减少作业过程中的磨损。
