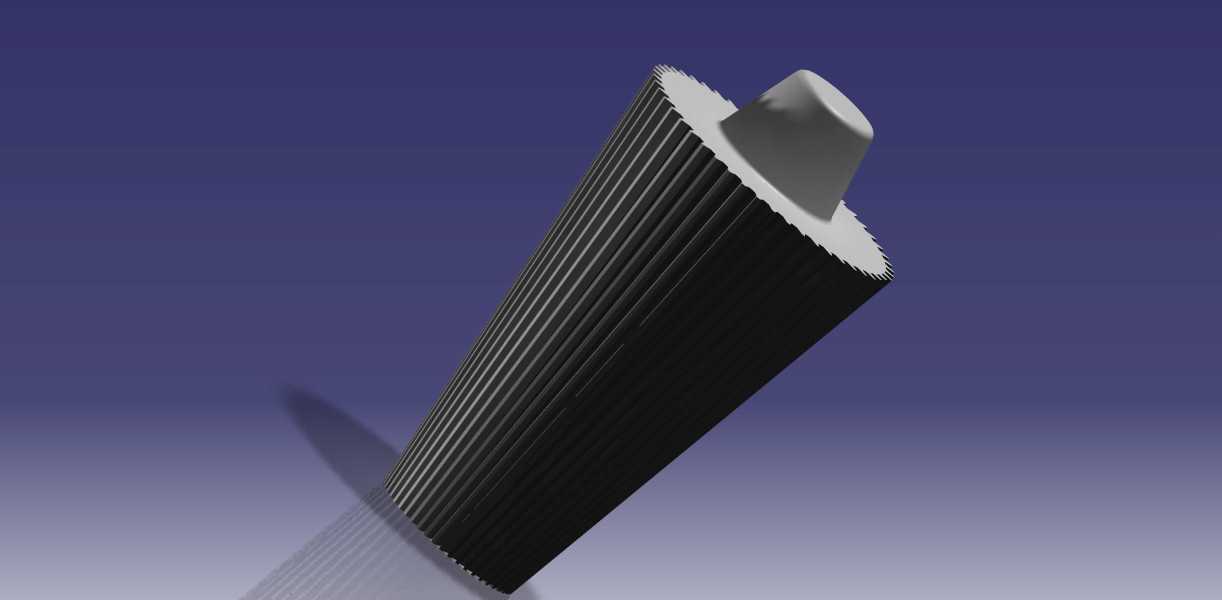

这类带定位轴端的直齿锥齿轮,多用于两相交轴之间的动力换向传输场景,常见于小型机床进给机构、轻工包装设备的传动箱、农用机具的动力转向单元,以及部分小型自动化设备的转角传动工位,核心作用是将单方向输入的旋转动力,以固定交角传递到下一传动链路,适配安装空间受限、需要改变传动方向的紧凑结构布局。从结构设计逻辑来看,该锥齿轮采用直齿齿形设计,齿向沿锥面母线方向排布,相比螺旋锥齿轮加工难度更低,装配时的轴向定位容错空间更大,不需要复杂的齿侧间隙调整工序,适合中低速、轻载的传动工况使用。齿轮端部集成的定位凸台,是设计时专门预留的安装基准,装配时可直接与传动轴端的定位孔配合,既能够快速保证齿轮与轴的同轴度,避免运转时出现偏心带来的振动、
齿面偏磨问题,也能承担部分轴向限位作用,减少轴端挡圈的受力负荷,提升传动组件的运行稳定性。齿部参数设计上,齿高沿锥面从大端到小端均匀递减,齿厚同步按比例收窄,保证啮合过程中齿面接触区始终落在齿高中部位置,避免出现齿顶棱边啮合、齿根应力集中的问题;齿面预留的加工余量可适配后续滚齿、剃齿等精加工工序,满足不同传动精度等级的使用需求。安装边界方面,该锥齿轮的背部定位端面与齿部大端端面保持严格的垂直公差,装配时可直接贴合轴承内圈端面或者轴肩定位面,不需要额外加装调整垫片;齿轮中心预留的轴孔可根据实际传动轴径调整配合公差,适配间隙配合、过渡配合等不同装配要求,轴孔位置可按需加工键槽或者顶丝孔,满足不同扭矩传输场景的固定需求。实际选型应用时,
需要匹配对应模数、齿数的配对锥齿轮,保证两轴交角符合设计值,安装时控制好齿侧间隙在合理区间,既避免间隙过小导致运转卡滞、齿面异常磨损,也防止间隙过大带来传动回程误差、换向冲击问题。这类结构的锥齿轮因为结构简单、装配维护便捷,在中小载荷的传动场景中应用十分广泛,建模时重点保证锥面齿形的渐开线轮廓精度,以及定位凸台、安装端面的形位公差,就能满足绝大多数常规工况的使用要求,不需要额外做复杂的结构优化,加工环节也能适配常规的铣齿、滚齿设备,生产制造成本可控,适合批量配套使用。
