螺纹车床主传动箱配套传动齿轮结构

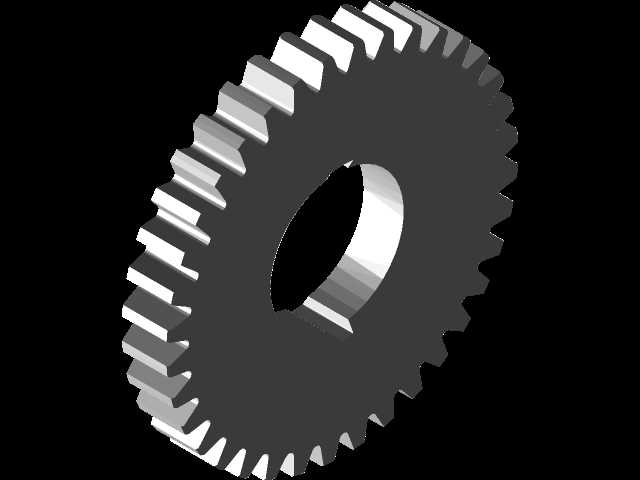

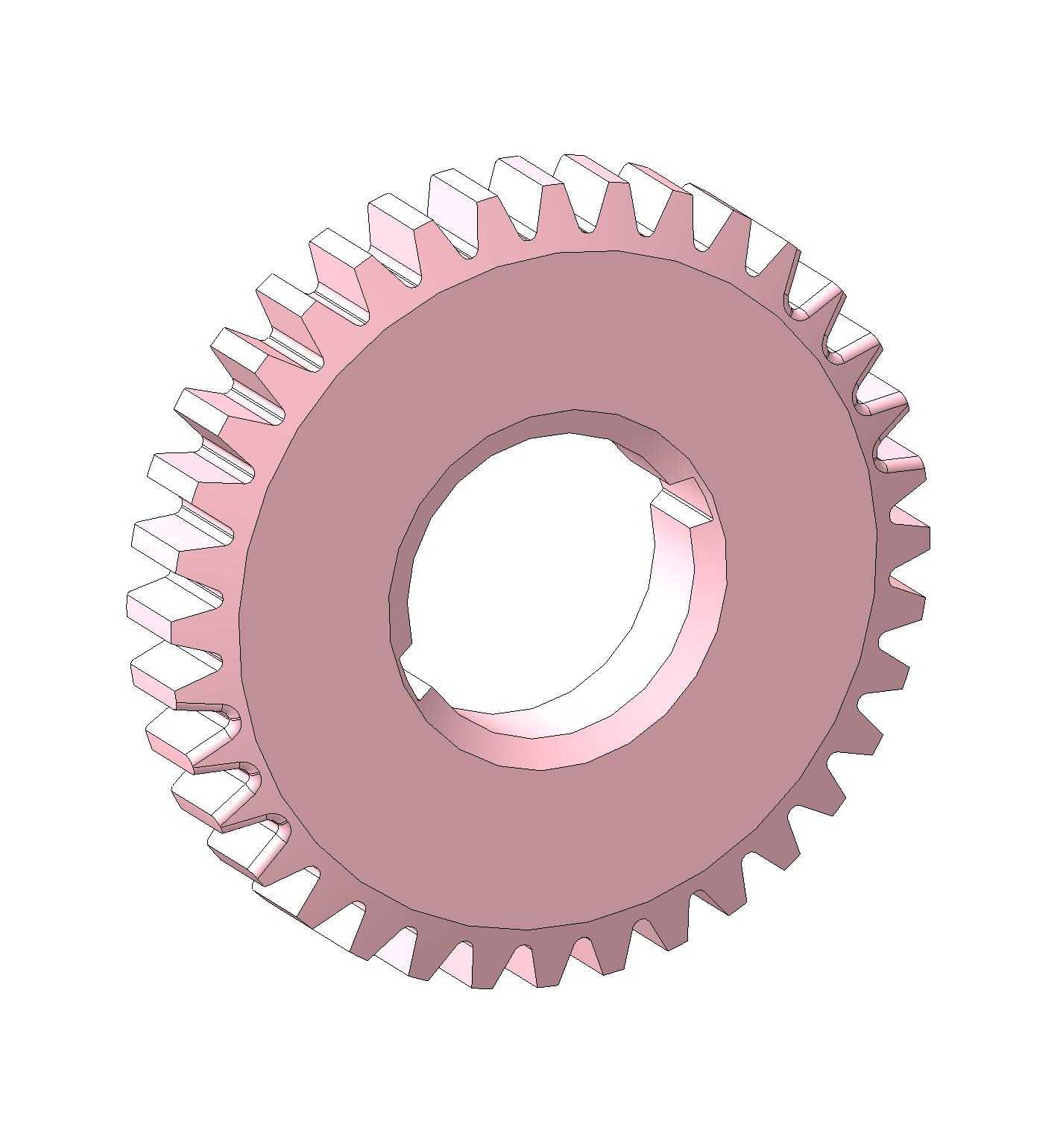

　　这款齿轮是螺纹切削车床主传动速度箱内的核心传动零件，适配DIP-500型螺纹车床的主传动链路，承担主轴转速切换过程中的动力传递、扭矩匹配功能，是车床主传动系统中保障螺纹切削转速稳定的关键构件。在实际金属切削加工场景中，螺纹车床需要根据加工件的材质、螺距参数、切削进给量匹配不同的主轴转速，主传动箱内的各级齿轮通过啮合位置切换，实现不同传动比的动力输出，这款齿轮作为传动链路中的定比传动环节，直接参与主轴中低速段的扭矩传递，其齿形精度、啮合间隙直接影响车削螺纹时的主轴回转稳定性，若齿轮齿形磨损或安装同轴度超差，会导致加工螺纹出现螺距误差、表面振纹等质量缺陷。从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿顶与齿根的过渡圆角经过优化，

　　可有效降低啮合过程中的应力集中，适配变速箱内飞溅润滑的工况，齿面的啮合接触区域经过齿向修形，能够抵消轴系受载变形带来的齿面偏载问题，提升齿轮的连续运转寿命。齿轮中心的内孔为安装定位基准，孔内开设的键槽用于与传动轴实现周向固定，传递额定工作扭矩，内孔与轴的配合采用基孔制过渡配合，保障装配后的同轴度，避免高速运转时出现偏心振动。齿轮的端面设计有定位止口，与轴上的轴肩配合实现轴向定位，不需要额外设置复杂的轴向锁紧结构即可满足传动箱内的安装空间要求，齿宽参数经过匹配计算，既能够满足额定切削扭矩下的齿面接触强度要求，又不会占用过多的变速箱内部轴向空间，给相邻的滑移齿轮、换挡拨叉预留足够的动作行程。在实际装配过程中，

　　该齿轮的安装位置位于主传动箱的中间传动轴上，与相邻的固定齿轮、滑移齿轮保持固定的中心距，装配时需要保证齿面啮合侧隙在0.08-0.15mm区间内，侧隙过大会导致换向传动时出现冲击异响，侧隙过小则会在热态运转时出现齿面卡滞、润滑失效的问题。齿轮的轮毂厚度经过强度校核，能够承受最大切削负载下的径向力与周向力，不会出现轮毂开裂、键槽压溃的失效问题，整体结构完全适配螺纹车床主传动箱的紧凑安装边界，不需要对原有箱体结构、轴系布局做任何修改即可直接替换使用。
