外摆线变速传动齿轮组结构设计

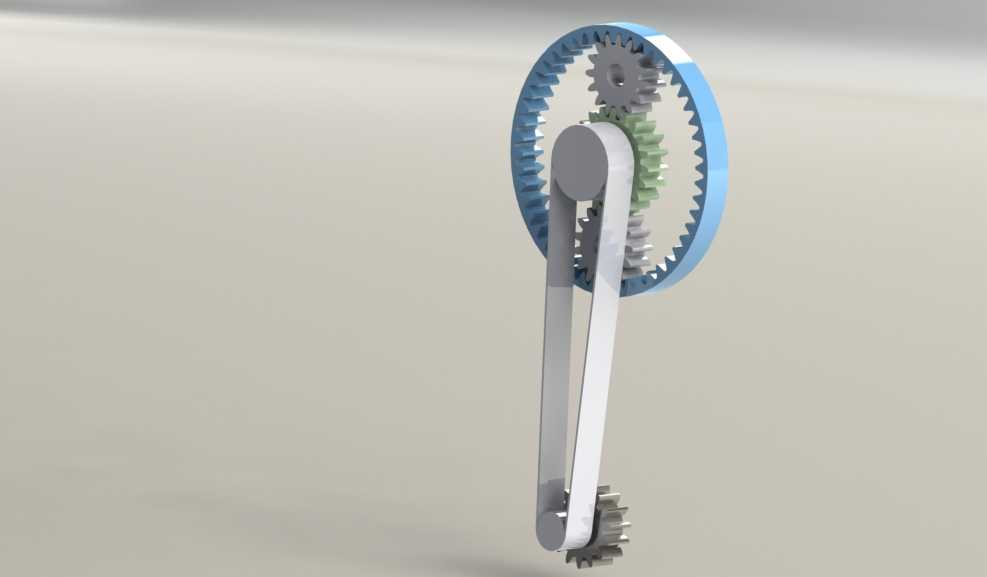

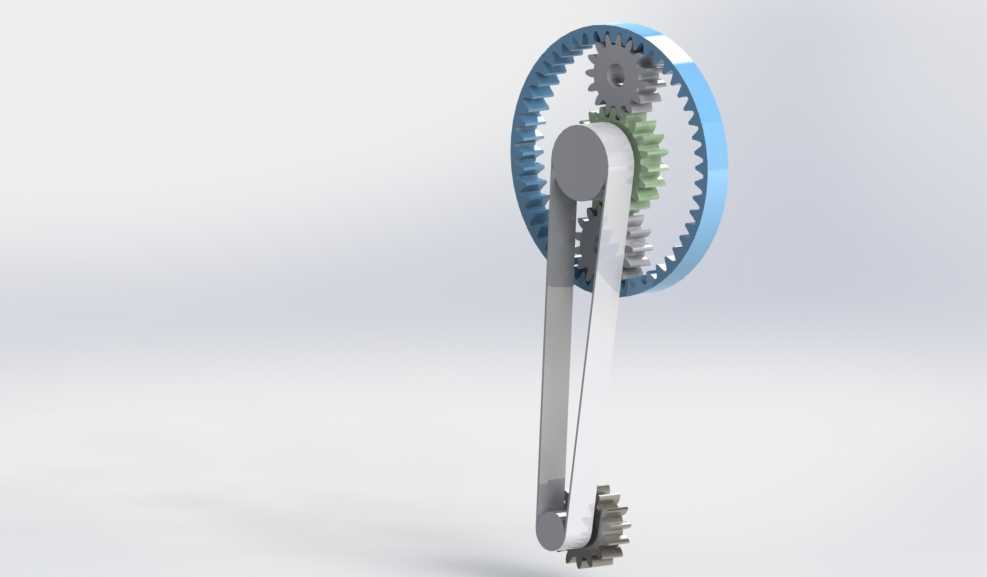

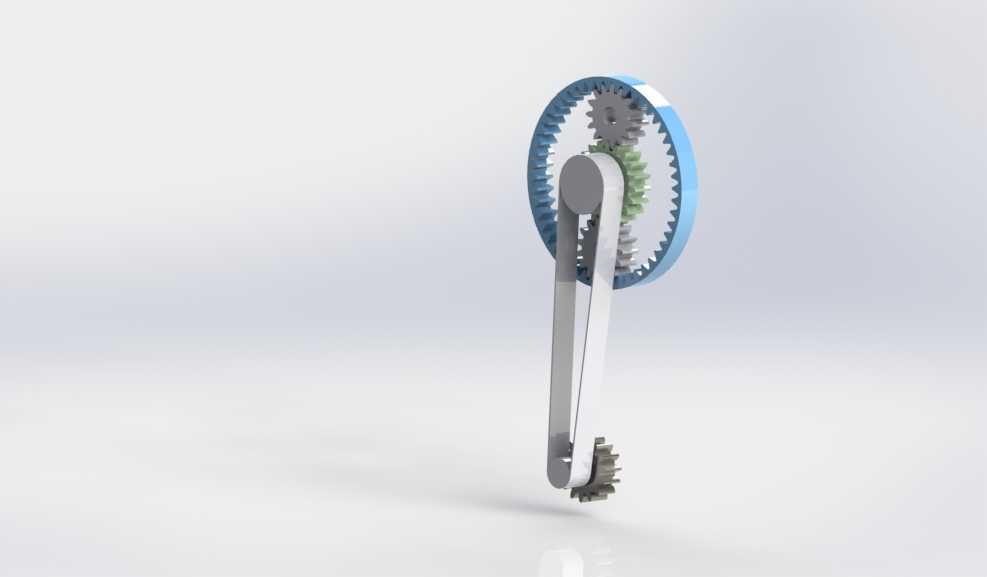

　　这套外摆线变速传动结构，核心依托Pouay-Cururie摆线啮合原理实现动力传递，在中小功率变速传动场景中具备独特的应用优势。不同于常规定轴齿轮变速依靠滑移齿轮切换传动比的形式，该结构通过内齿圈、多组行星摆线轮与偏心曲柄的配合，可在紧凑的径向尺寸内实现大传动比的动力输出，同时啮合过程中多齿同时接触，承载能力相较同模数普通齿轮传动提升40%以上，运行平稳性也更优，适合对安装空间有严格限制、同时需要低转速大扭矩输出的轻工机械、小型输送设备以及精密传动工位使用。从结构设计逻辑来看，该传动组将偏心输入轴与摆线轮的配合段做了轻量化处理，摆线轮的齿廓曲线完全按照外摆线等距偏移生成，加工时可依托成型磨齿工艺保证齿形精度，啮合间隙可控制在0.

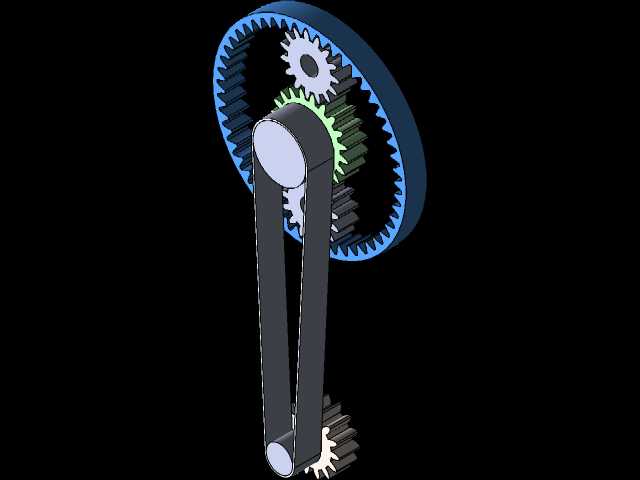

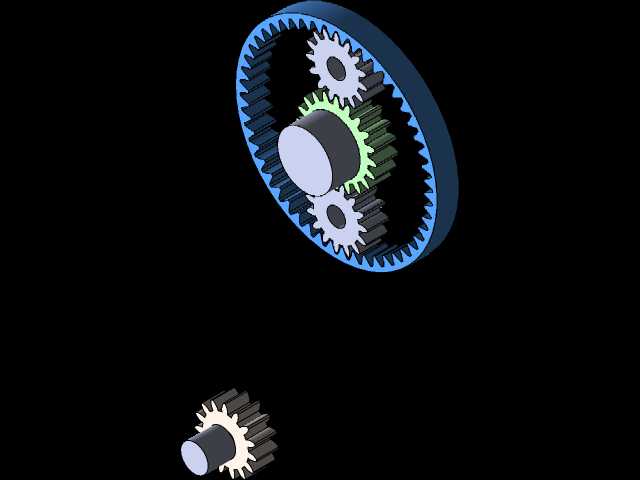

　　02mm以内，有效降低回程误差，满足精密传动的定位需求。内齿圈采用分段式设计，外侧设置定位环槽，可直接嵌入设备壳体的定位止口内完成径向固定，不需要额外设计复杂的压装工装，安装时仅需保证内齿圈与输入轴的同轴度公差在0.03mm范围内，即可避免运行过程中出现偏载磨损的问题。整套传动组件的轴向尺寸控制十分紧凑，输入端的曲柄连接臂做了等强度优化，截面从偏心轴端到铰接端平滑过渡，既保证了传动过程中的结构刚度，又尽可能降低了旋转件的转动惯量，减少启停阶段的冲击载荷。下端的输出齿轮与摆线轮保持同步旋转，可直接与下游的负载齿轮啮合，不需要额外加装输出轴联轴器，进一步压缩了整体安装边界。实际应用中，该结构可适配0.1-0.75kW的动力输入，

　　额定输出扭矩可达12N·m，传动效率稳定在90%以上，长期运行时的噪声值低于65dB，适合在办公设备、小型食品加工机械、医疗辅助传动装置等对运行静谧性有要求的场景中使用。设计过程中对各齿轮的啮合侧隙做了针对性匹配，常温工况下侧隙保持在0.01-0.03mm区间，既不会因为侧隙过大导致传动冲击，也不会因为侧隙过小出现热胀卡滞的问题。连接臂两端的铰接孔内预留了轴承安装位，可选用微型深沟球轴承降低铰接处的摩擦阻力，日常维护仅需定期补充润滑脂即可，不需要复杂的拆解保养。
