机加工夹持用手动台虎钳结构设计

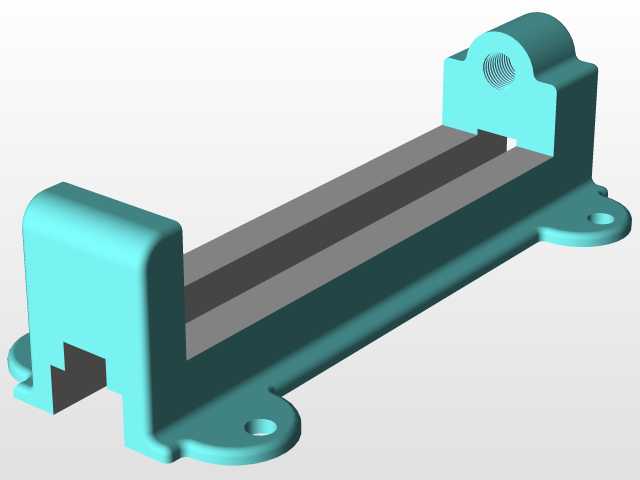

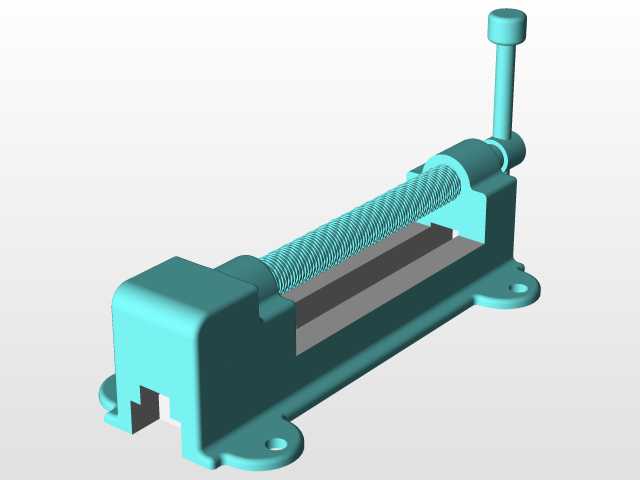

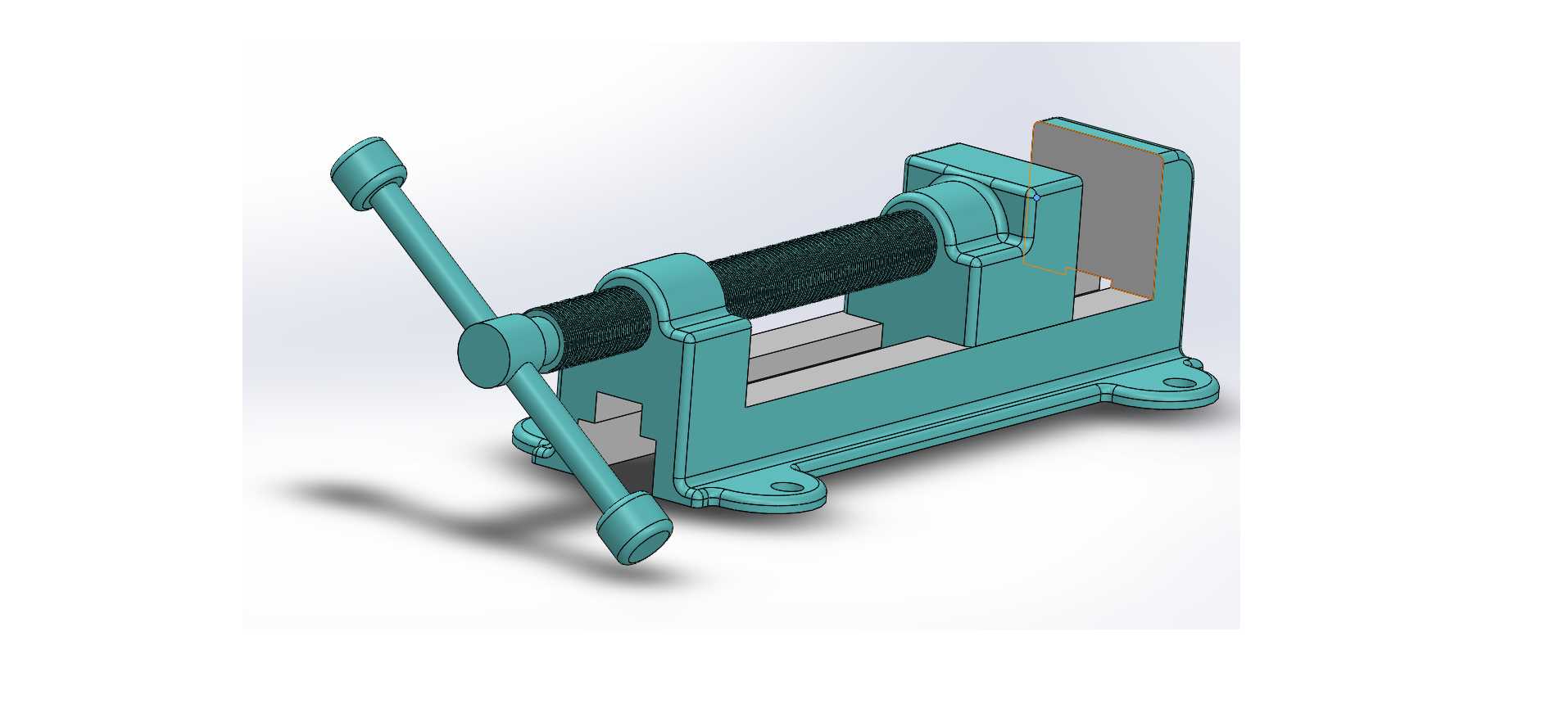

　　在常规机加工、钳工装配、小型零件修配场景中，手动台虎钳是工位上最基础也最高频的夹持工装，其核心作用是为待加工工件提供稳定的夹持约束，避免锯削、锉削、攻丝、轻量打磨工序中工件出现位移、窜动，保障加工精度与操作安全。这款台虎钳采用丝杠传动的夹紧结构，整体为铸铁材质的刚性主体，活动钳身通过长丝杠与固定钳身配合实现开合动作，操作端设置加长摇臂，操作人员转动摇臂时可通过丝杠的螺旋副放大夹紧力，无需额外辅助工具即可实现对金属、硬质塑料等不同材质工件的可靠夹持，钳口部位预留了可更换钳口板的安装位，可根据加工需求更换光面、齿面或者软质钳口，避免夹伤已加工工件表面。从结构设计逻辑来看，固定钳身与底座采用一体化铸造结构，底座设置两个对称的安装耳孔，

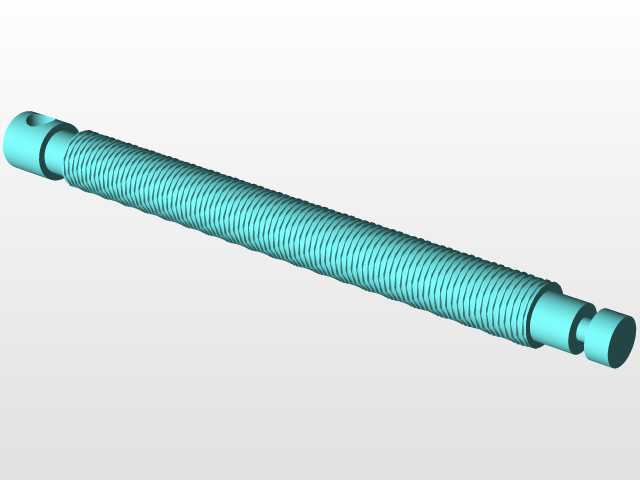

　　可通过螺栓将整台虎钳固定在钳工工作台台面，安装边界需预留摇臂全周转动的操作空间，避免摇臂转动时与工作台边缘、周边工位器具发生干涉；活动钳身与固定钳身的配合面采用间隙适配的导轨结构，保障钳身开合过程顺滑无卡滞，同时限制活动钳身的上下、左右窜动，保证夹紧时两钳口的平行度偏差控制在合理范围内，避免工件夹持时出现翘边、偏斜。丝杠与活动钳身的连接部位采用防脱结构设计，即使钳身张开到最大行程位置，丝杠也不会从配合螺母中脱出，日常使用中无需频繁拆解维护；丝杠外露部位做了防锈处理，适配车间多粉尘、少量切削液飞溅的使用环境，降低日常维护成本。钳身的整体轮廓做了圆角过渡处理，避免尖锐棱角对操作人员造成磕碰伤害，摇臂的握持端设置圆滑端头，

　　长时间转动操作时不会硌手。在实际选型适配时，需根据工作台的台面厚度、常加工工件的最大宽度确认钳口张开行程与整体安装尺寸，这款台钳的结构紧凑，夹持力输出稳定，既适合小型维修工位的零散零件加工，也可配套小型台式钻床、砂轮机作为辅助夹持工装使用，其传动结构简单可靠，故障点少，即使在无专业维护人员的小型加工门店也能长期稳定使用。设计过程中重点平衡了整体刚性与操作便利性，既保证大夹紧力下钳身不会出现形变，也控制了整体重量，方便单人完成安装、移位操作。
