机用台虎钳夹紧工装结构三维设计

　　这款机用虎钳是钻床、铣床等常规机加工工位上最常用的工件固定工装，日常车间里做小型零件铣削、钻孔、攻丝工序时，几乎离不开这类装夹部件。它的核心功能是通过丝杠副的传动，将手轮输入的旋转扭矩转化为活动钳身的直线进给推力，配合固定钳身的夹持面，把待加工工件牢牢锁死在钳口之间，避免切削过程中工件出现位移、振颤，直接影响加工精度甚至造成崩刀、工件飞出的安全隐患。

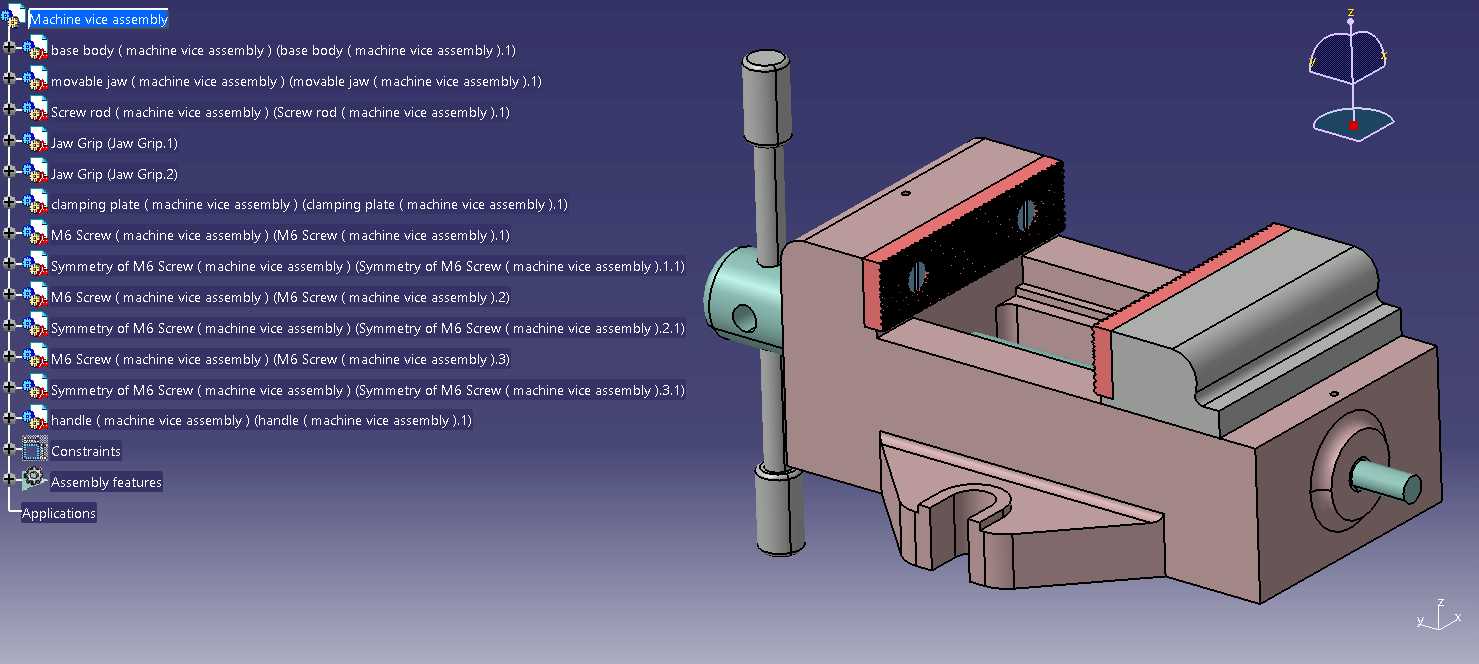

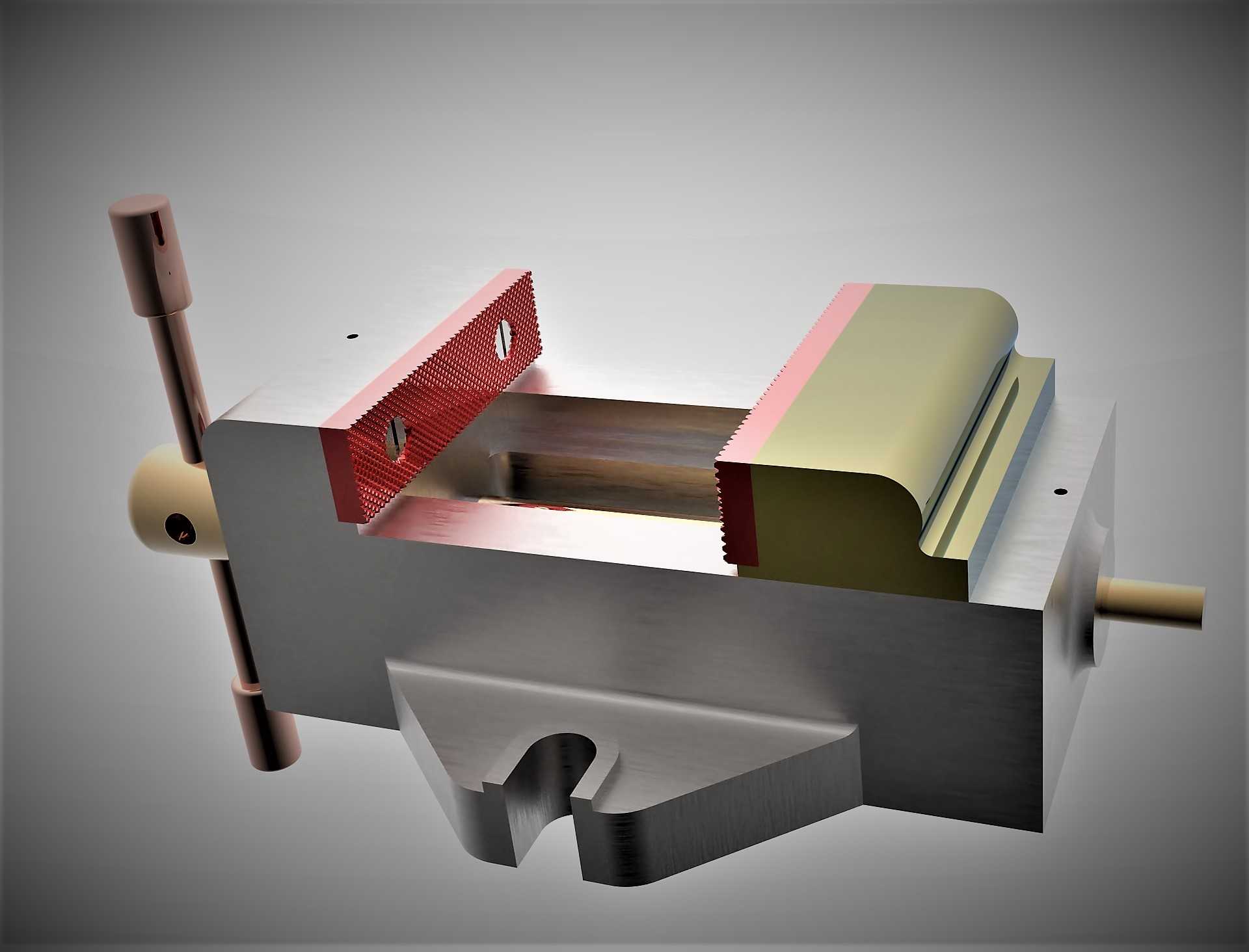

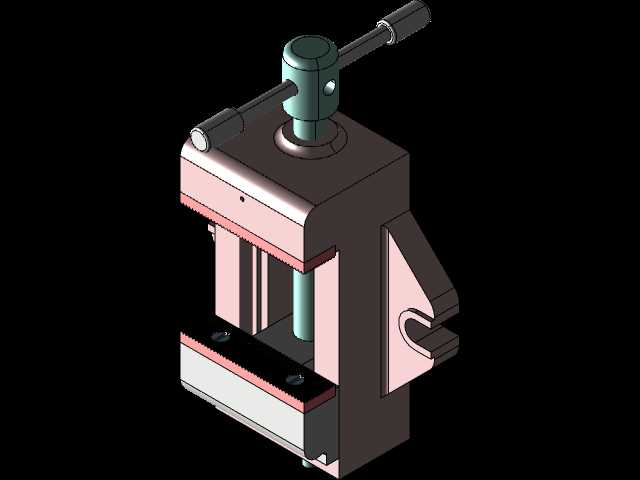

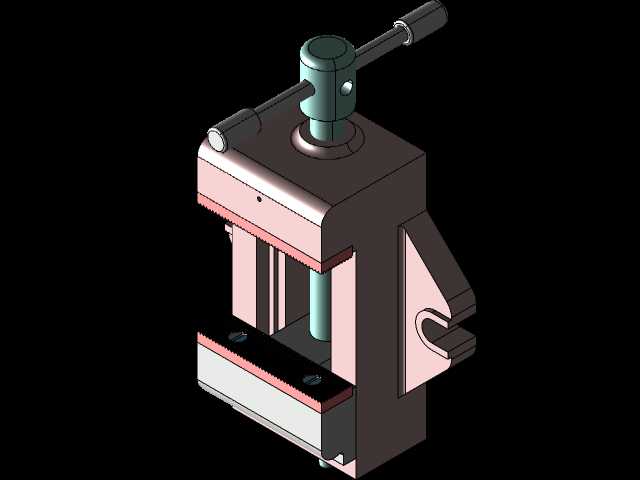

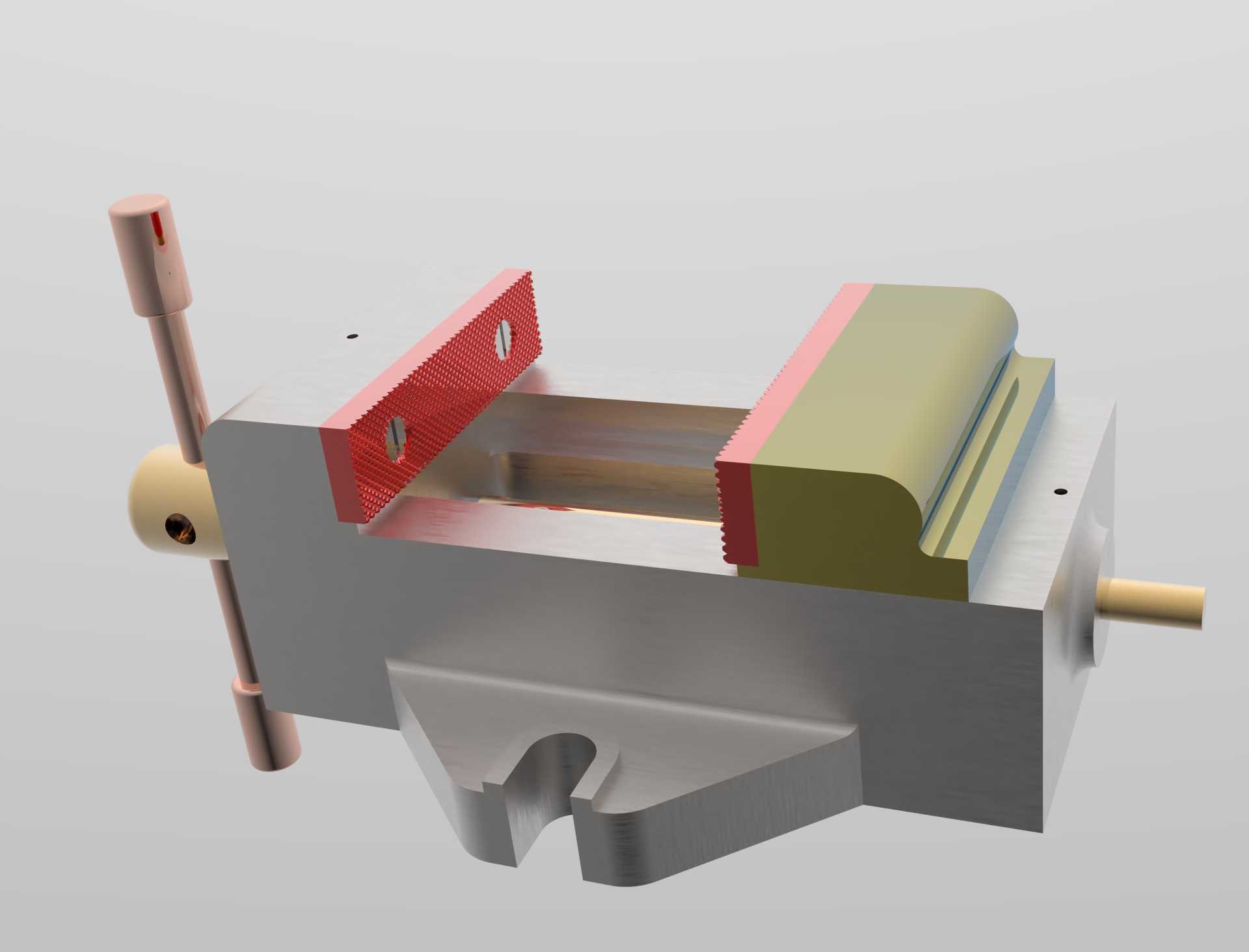

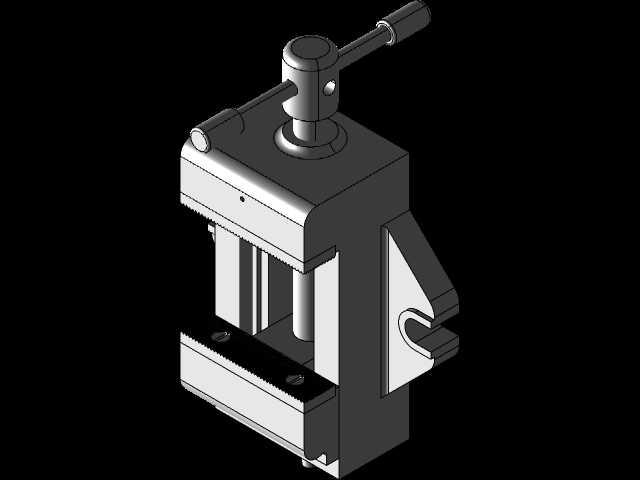

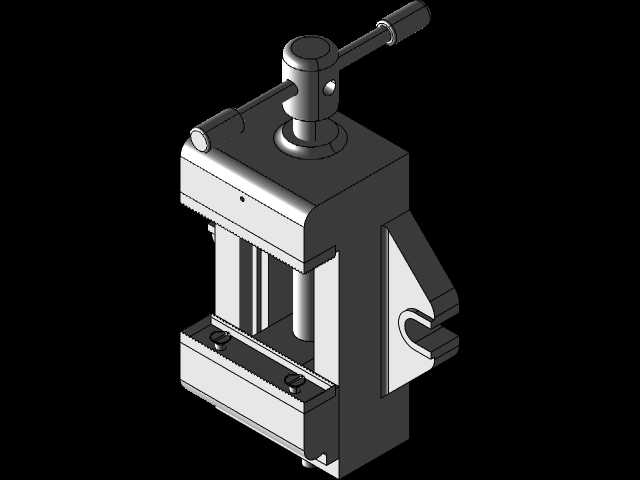

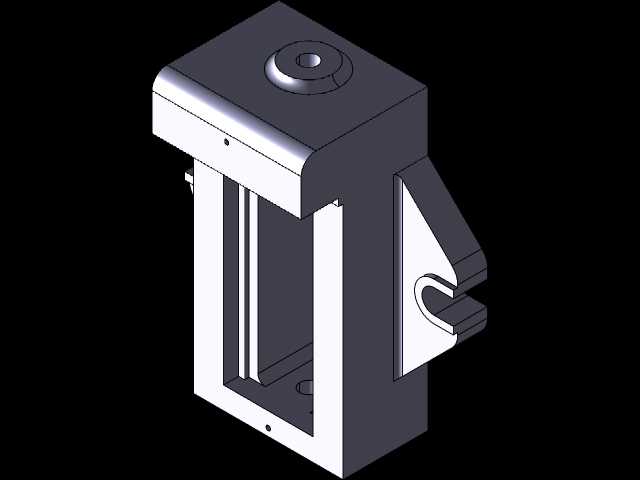

　　从结构设计逻辑来看，整个钳体采用一体式铸铁基座作为承载主体，底部预留的定位凸台与安装槽，是专门适配机床工作台的T型槽尺寸设计的，安装时可以通过T型螺栓快速完成工位固定，基座底面的平面度公差控制在0.02mm以内，保证装夹后钳体与工作台面的平行度，避免装夹基准出现偏移。钳口部分采用可更换的齿面钳口板，通过沉头螺钉固定在钳身安装面上，齿面的咬合纹路可以增大与工件接触面的摩擦力，即便是表面光滑的金属坯料，也能在额定夹紧力下不出现打滑，当钳口齿面磨损到夹持力不足时，只需拆下更换新的钳口板即可，无需更换整个钳体，大幅降低工装维护成本。

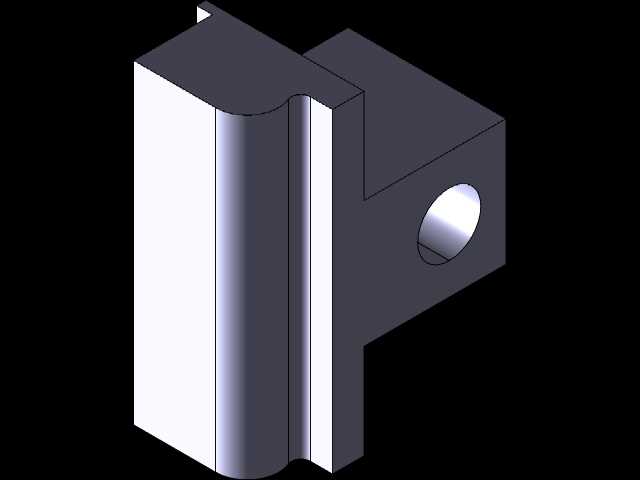

　　活动钳身的导轨配合面采用了燕尾槽结构，这种结构的导向精度高、承载侧向力的能力强，在承受铣削加工带来的侧向切削力时，不会出现钳身上抬或者偏移的问题，丝杠与活动钳身的连接位置设计了推力轴承，抵消夹紧时产生的轴向反作用力，让操作人员转动手轮施加夹紧力时更加顺畅，不会出现卡滞、费力的情况。手轮的力臂长度经过力学核算，普通操作人员单手施加的力就能转化为足够的夹紧力，应对常规黑色金属、有色金属零件的加工装夹需求完全足够。

　　在实际车间应用场景中，这类虎钳的夹持范围覆盖了绝大多数小型机加工零件的尺寸，钳身的整体高度经过优化，既不会因为过高导致装夹后工件重心偏高影响稳定性，也不会因为过低限制工件的装夹空间，配合工作台的行程范围，可以满足不同尺寸零件的加工位置调整需求。钳身侧面预留的辅助安装孔，还可以加装定位挡块、角度垫板等辅件，实现异形工件、带角度斜面工件的装夹定位，拓展了工装的适用场景。整个结构没有冗余的复杂部件，所有传动配合面都预留了润滑注油位置，日常维护只需要定期加注润滑脂，就能保证长时间的顺畅使用，是机加工车间里通用性极强、可靠性极高的基础工装部件。
