剖分式带座滑动轴承支撑座结构设计

　　这类剖分式带座支撑结构，在轻工输送线、小型风机传动组、农用机具动力输出端的应用占比很高，核心作用是为旋转轴提供径向支撑，同时抵消轴系运转产生的径向载荷，避免轴件出现挠曲变形。区别于整体式轴承座，剖分式结构的上盖与底座通过两侧的锁紧件实现紧固，当轴系已经完成端侧部件装配、无法从轴端穿装整体座体时，无需拆解整根轴的装配链，只需拆开上盖即可完成座体的安装或更换，大幅降低现场运维的拆装工作量。

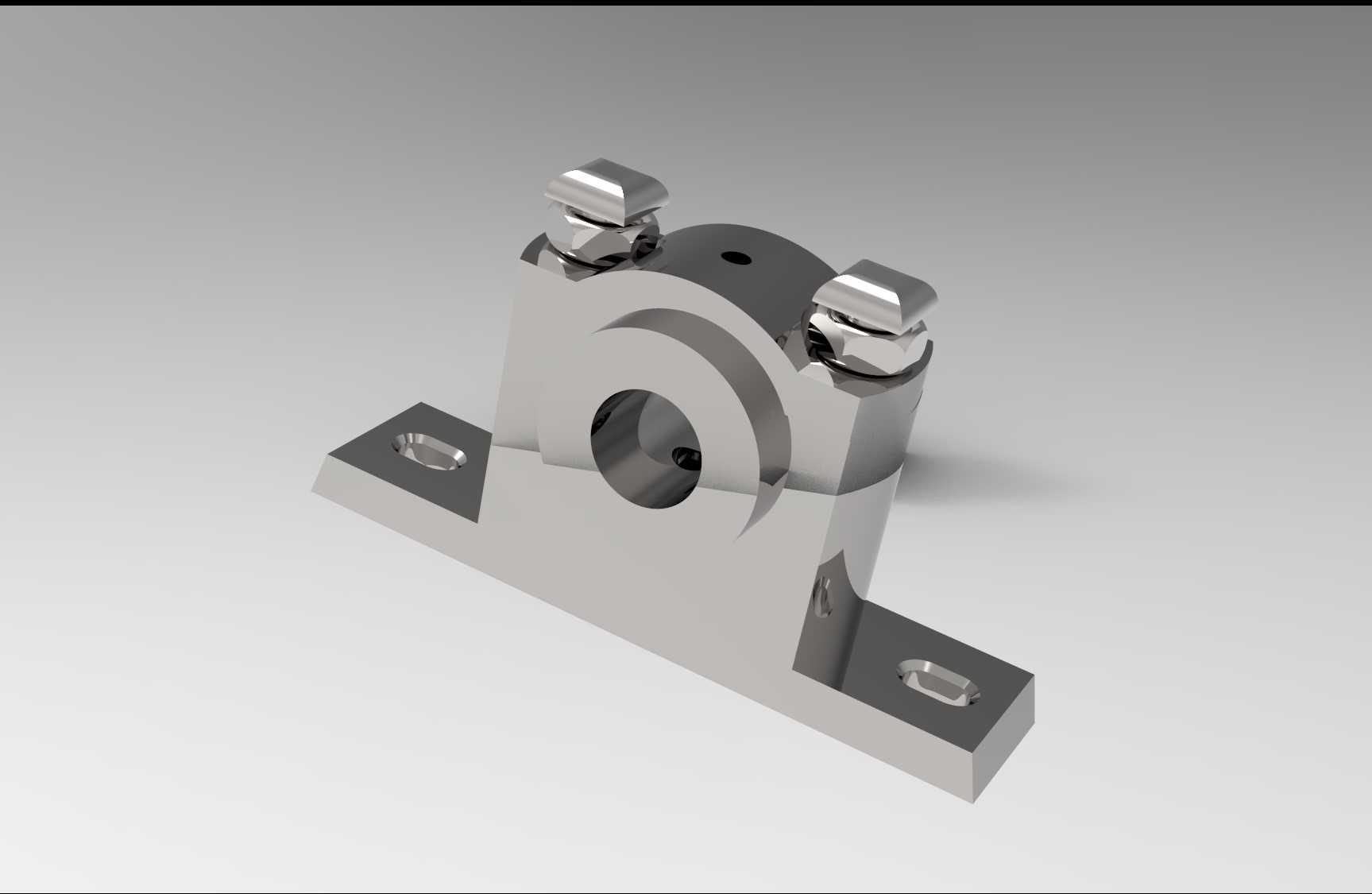

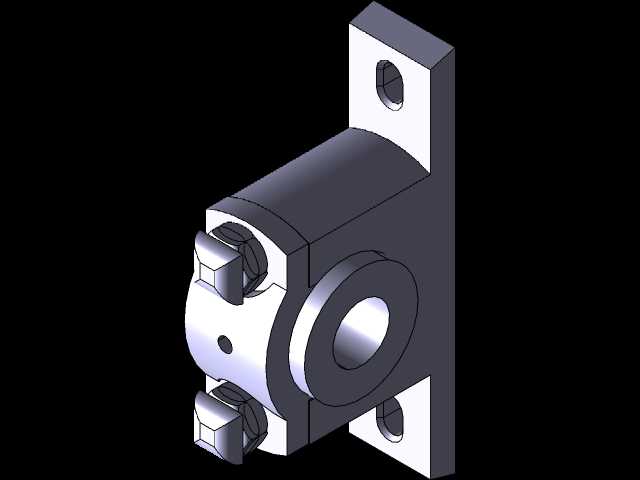

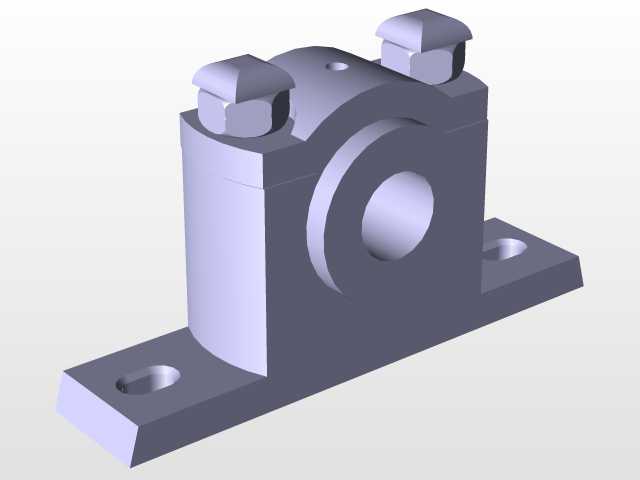

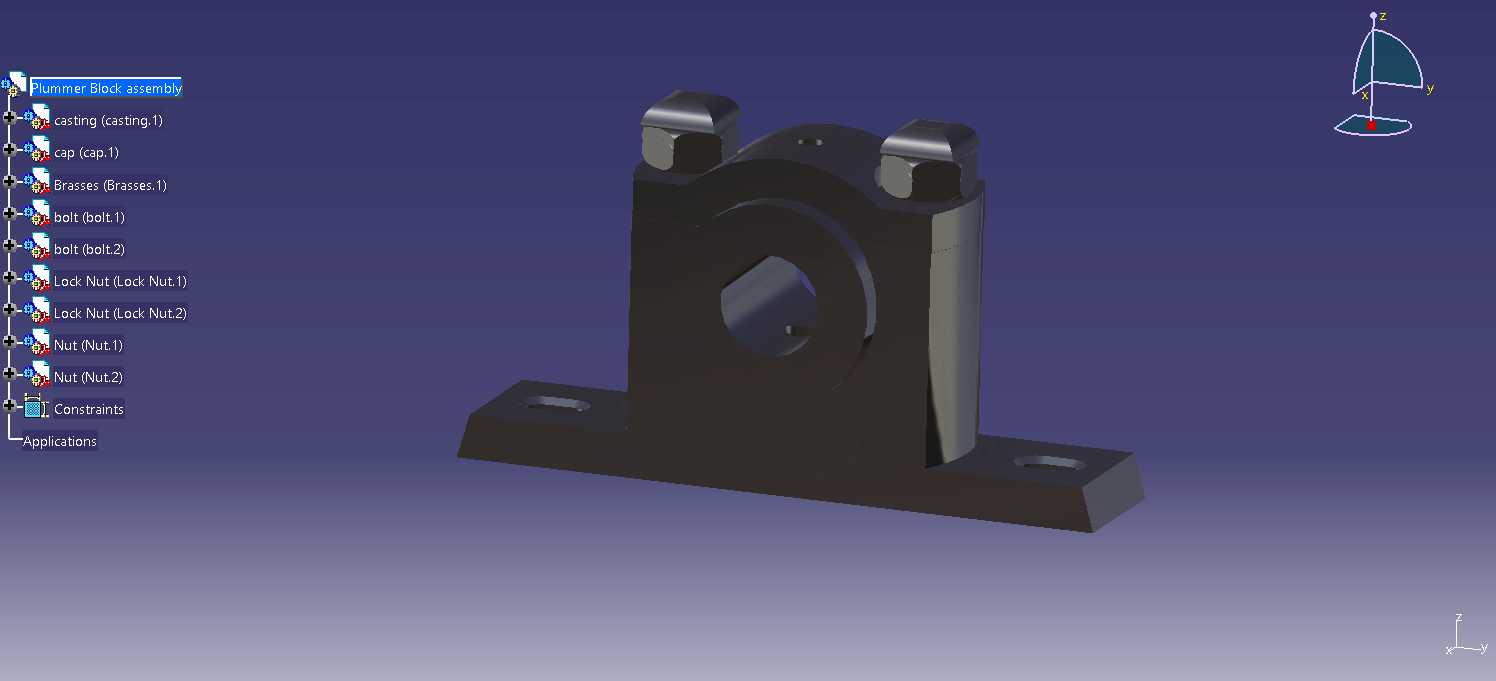

　　从结构设计逻辑来看，底座采用一体化铸造成型的带翼安装结构，两侧安装耳板上开设长圆形安装孔，这类孔型的设计初衷是抵消安装基面的加工误差，允许安装时在座体固定方向上有±2mm的位置调整量，避免孔位不对中导致的强制装配应力。座体中心的轴承容纳腔为半圆弧形结构，与上盖的半圆腔配合形成完整的圆柱包容面，加工时需要保证上下半腔的同轴度控制在0.02mm以内，否则装入轴瓦或滑动衬套后会出现轴系卡滞、运转温升过高的问题。两侧的锁紧件采用方头压紧结构，拧紧时可以提供足够的轴向压紧力，保证上盖与底座结合面无缝隙，避免载荷冲击下出现盖体错位。

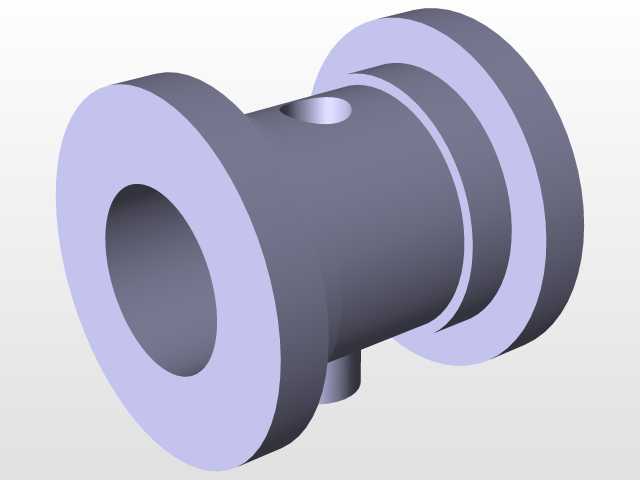

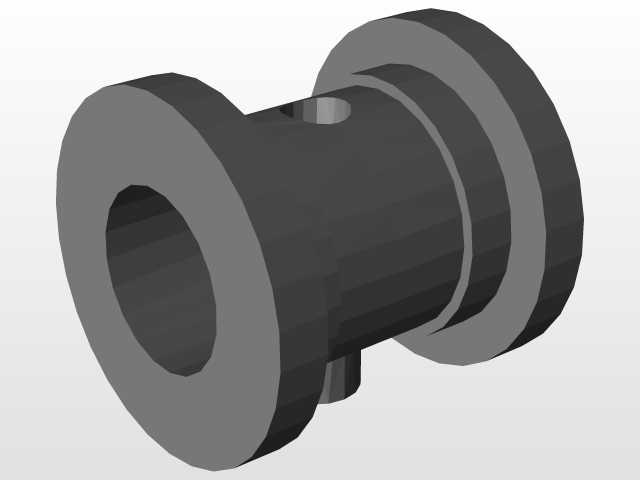

　　安装边界层面，这类座体的中心高是选型时的核心参数，直接决定轴系的安装高度与传动件的中心距匹配度，底座的安装孔跨距需要与设备预设的安装梁开孔尺寸匹配，耳板厚度需要满足额定载荷下的抗弯强度要求，避免长期受载出现耳板断裂。座体的容纳腔直径需要与配套的轴瓦外径保持过渡配合，过松会出现衬套跑外圈的问题，过紧则会导致衬套变形压缩轴的运转间隙。实际应用中，这类座体通常搭配锡青铜轴瓦或者含油衬套使用，适合中低速、载荷平稳的传动场景，部分工况下也会在腔体内开设油槽，通过定期加注润滑脂降低摩擦副的磨损速率。

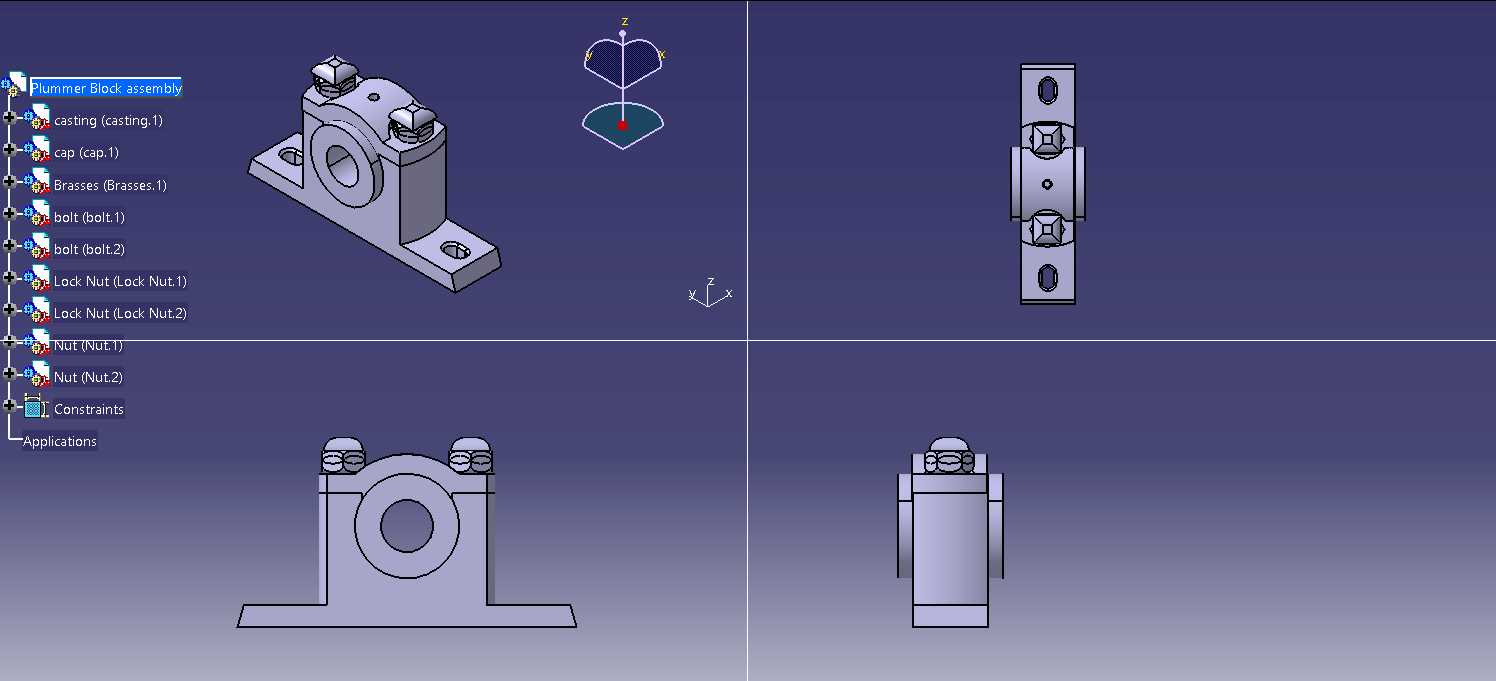

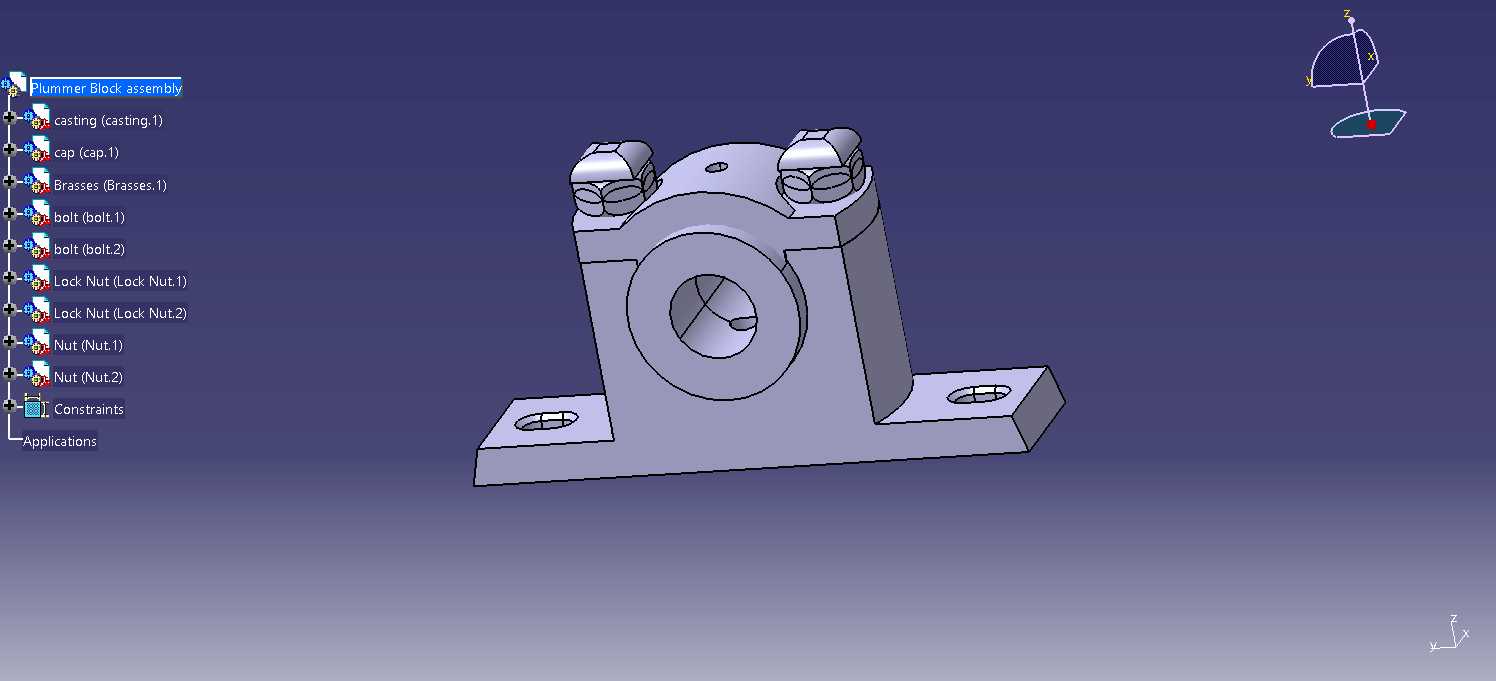

　　建模过程中需要重点关注结合面的定位结构，上下座体的结合面处通常会设置定位止口，避免装配时出现径向错位，两侧锁紧螺栓的孔位需要保证同轴度，否则拧紧时会出现螺栓受剪的问题。安装耳板的根部需要做圆角过渡，减少应力集中，避免长期受交变载荷出现根部裂纹。
