多工位级进式冲压加工工装结构

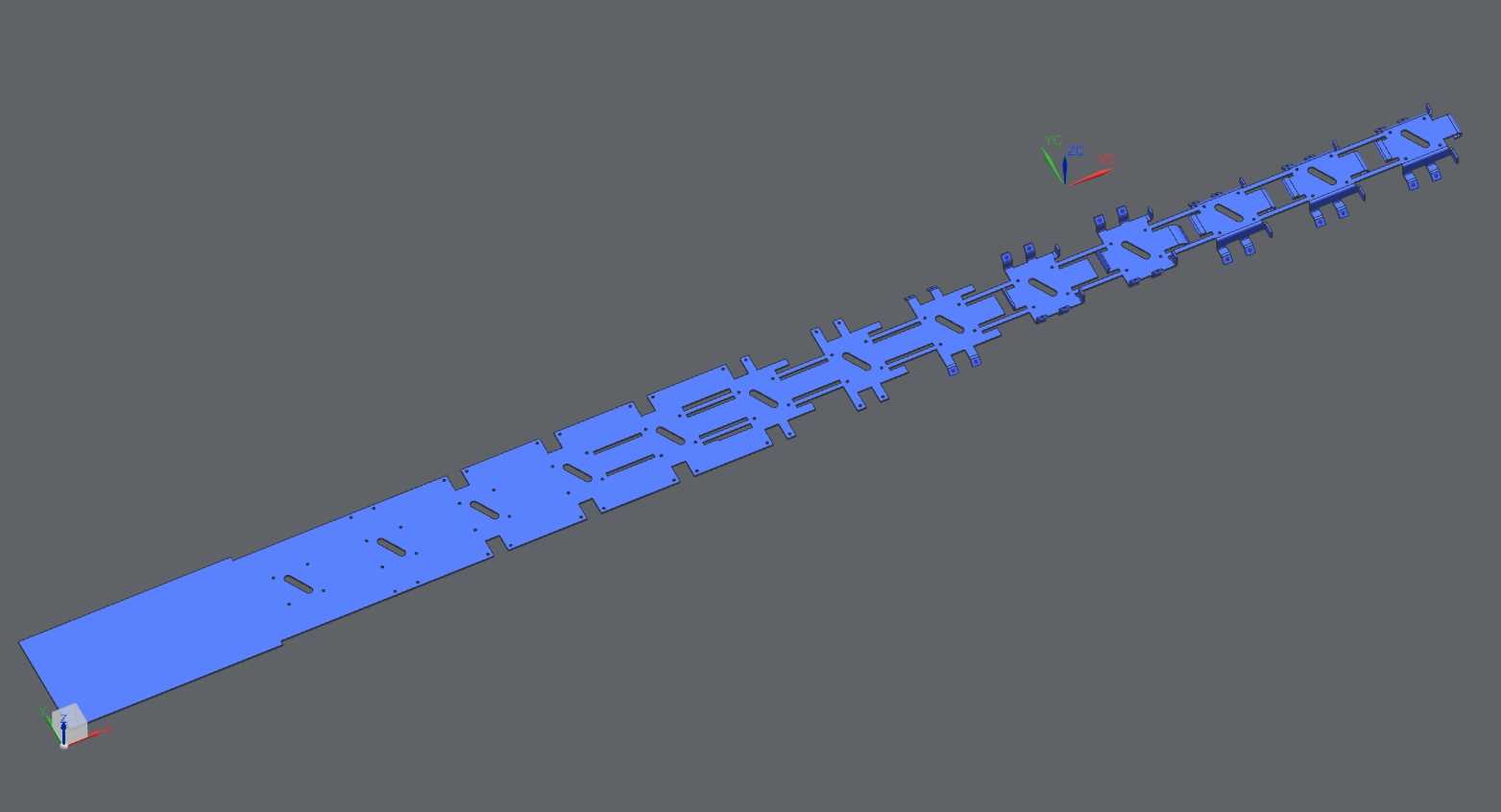

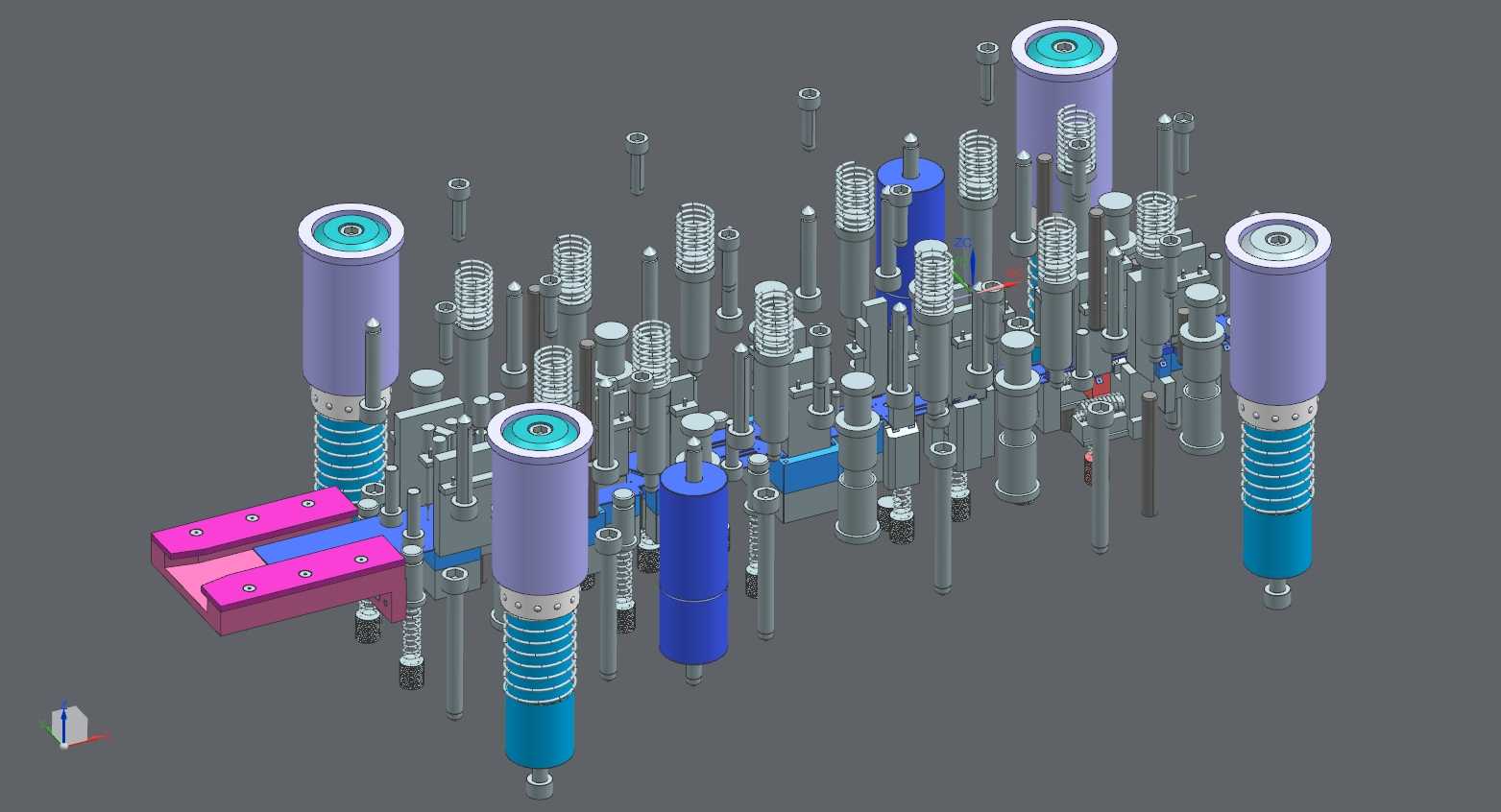

　　这套级进冲压结构主要面向连续化钣金冲压产线设计，适配电子五金、家电钣金、汽车小结构件的批量冲制成型场景，整条料带沿送料方向排布多组成型工位，可在单次冲床行程联动下完成冲裁、折弯、压型、切边等多道工序，无需多次周转定位，能大幅提升薄料钣金件的加工一致性与生产效率。从结构布局来看，料带载体采用双侧边带连接形式，各工位的成型凸模、凹模安装位沿送料方向等距排布，工位间距匹配冲床滑块行程与送料机步距参数，设计时预留了导正钉安装位，可在每一次冲压前对料带位置进行精定位，避免多工位累积误差导致的成型尺寸超差。料带上的预冲工艺孔位置经过反复校核，既保证各工位冲制时料带的定位精度，也兼顾成型后载体与工件的分离便利性，

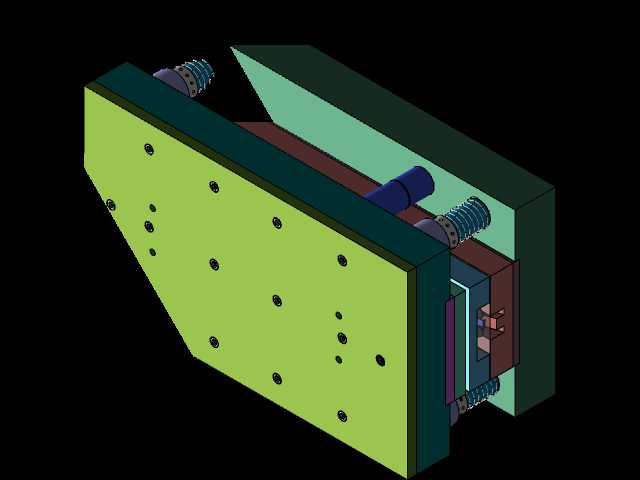

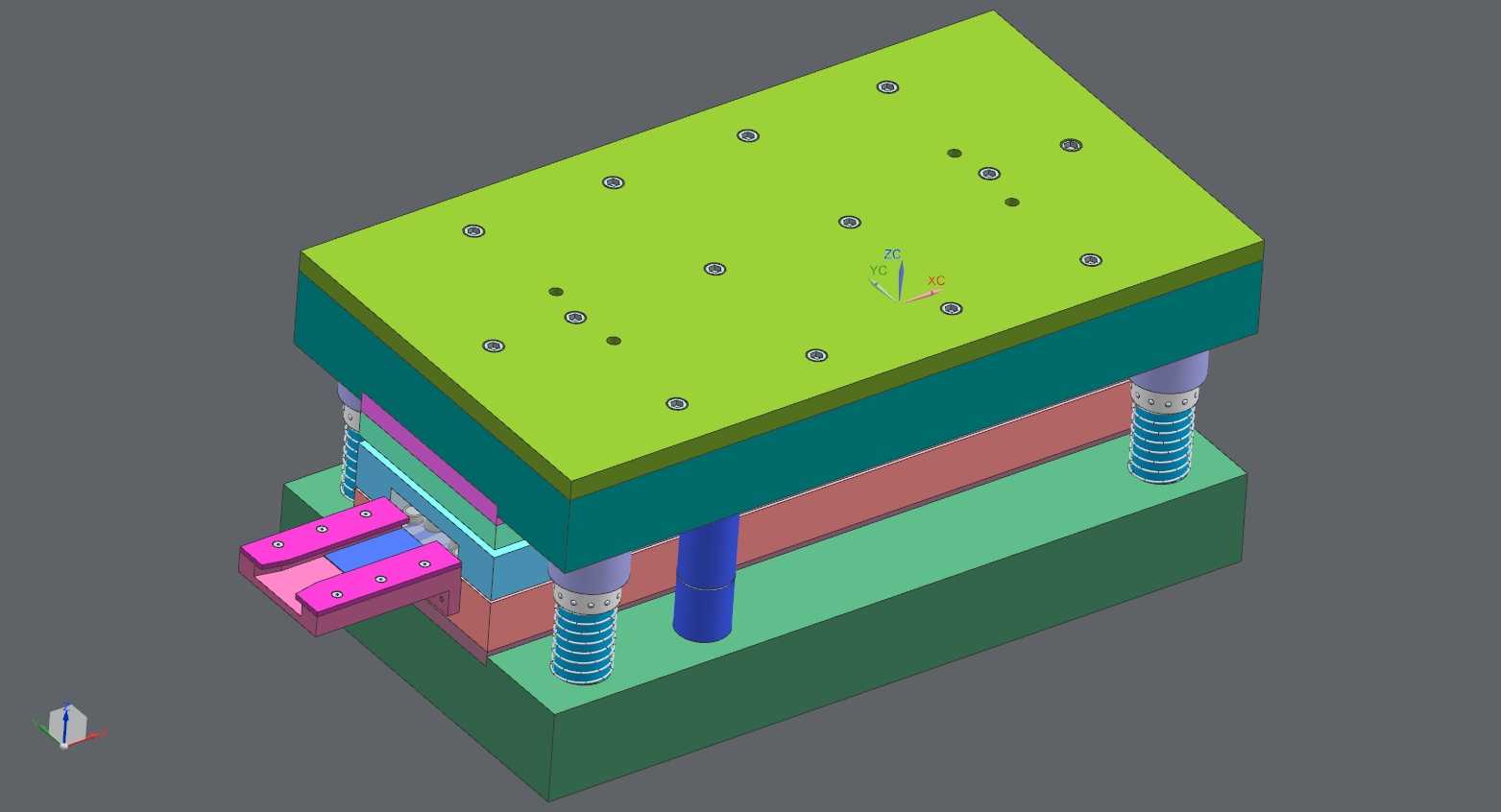

　　避免切边工序出现毛刺拉扯工件的问题。在安装边界上，整套工装的模座长宽尺寸适配常规开式压力机的工作台安装槽距，上下模合模高度匹配常用中小吨位冲床的闭合行程范围，无需对现有冲压设备做额外改造即可完成装夹调试。设计过程中针对薄料冲压的翘曲问题，在各成型工位间增设了弹压卸料板的压料点，保证料带在送进过程中始终保持平整，避免带料翘曲导致的送料卡滞、成型位偏移问题。各工位的冲裁刃口间隙按照加工板材的厚度做了对应匹配，针对不锈钢、冷轧板等不同常用冲压材质的冲裁特性，预留了刃口研磨调整余量，可在后期维护时通过研磨刃口恢复冲裁精度，延长工装整体使用寿命。料带末端的分离工位采用错位切边结构，可将成型完成的工件与侧边载体平滑分离，

　　工件直接沿落料槽滑入收料盒，载体废料则沿导料槽进入废料收卷机构，适配自动化产线的连续无人化作业需求。整套结构的导向件安装位采用标准模架配套规格，可直接选用标准导柱导套组件，降低加工与后期更换配件的成本，各工位的成型镶块采用分体式安装设计，单一工位出现磨损或崩刃时可单独拆卸更换，无需拆解整套模具，大幅缩短设备停机维护的时间。
