简易浇注用螺旋夹紧固定工装结构

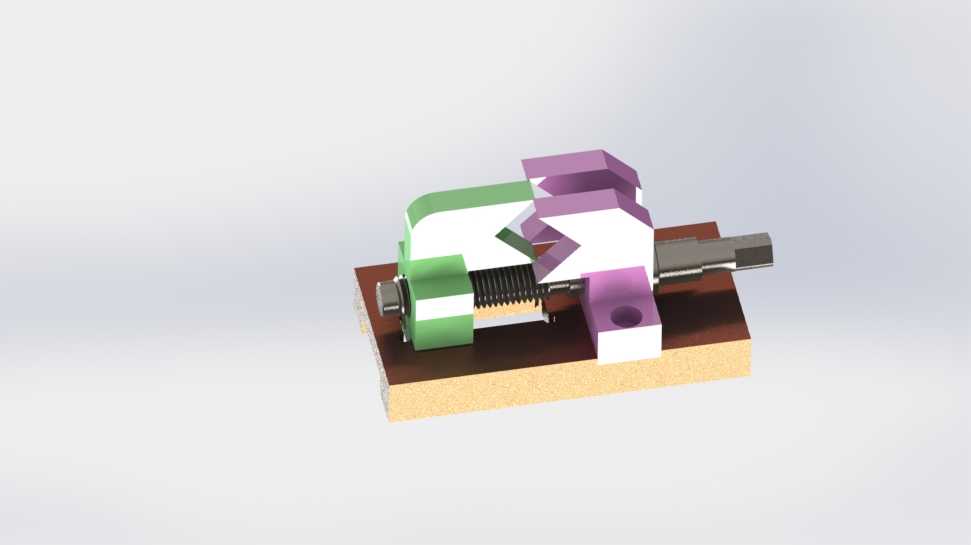

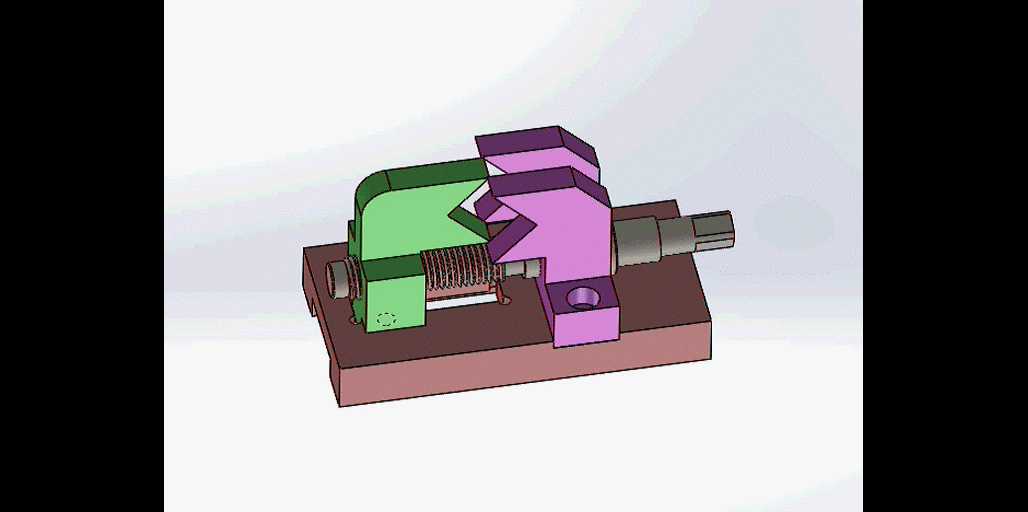

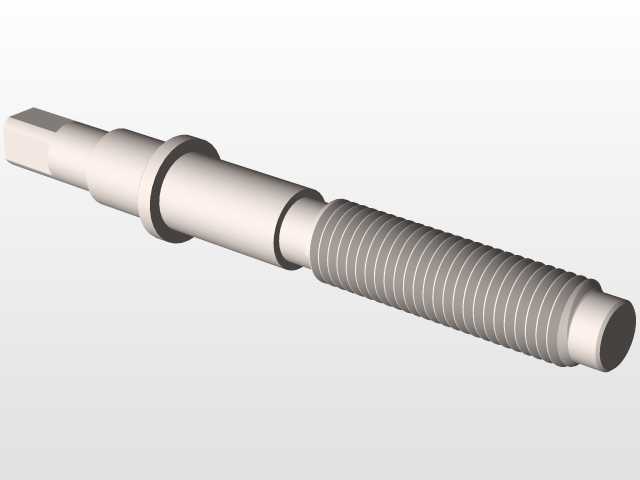

　　该手动夹紧装置主要面向小批量浇注作业场景设计，可在手工浇注工位完成待加工坯件的快速定位与夹紧，避免浇注过程中坯件受料流冲击发生位移，保障浇注成型的位置精度。整套装置采用螺旋进给的夹紧原理，通过转动端部的方形传动杆带动丝杆旋转，驱动活动夹块沿底座导向面做直线往复运动，配合固定夹块形成对坯件的夹持力，丝杆采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因作业过程中的振动出现松脱，无需额外增设锁止结构即可维持稳定的夹持状态。装置的固定夹块与活动夹块均采用分体式装配结构，夹块与坯件接触的工作面可根据待夹持坯件的外形更换适配的垫块，无需更换整套夹具体即可适配不同轮廓的浇注坯件，降低小批量多品种作业场景下的工装改造成本。

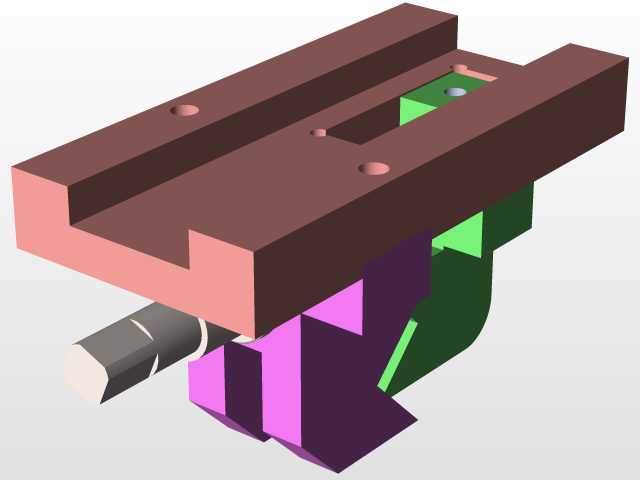

　　底座采用带安装沉孔的平板式结构，整体安装边界可适配常规浇注工位的工作台面，安装时通过螺栓穿过底座四角的沉孔即可完成与工作台面的固定，无需对现有工位做大规模改造，拆装调整便捷。夹块的开合行程可覆盖常规小型浇注坯件的夹持尺寸范围，活动夹块的导向面与底座一体加工成型，导向间隙控制在合理范围内，避免进给过程中出现夹块偏斜导致的夹持力不均问题。在实际作业过程中，操作人员单手即可转动传动杆完成夹紧与松脱操作，操作力经过丝杆的力矩放大后，可在夹块工作面形成足够的夹持力，抵御浇注时料流的冲击与坯件受热产生的微小形变应力。整套结构没有复杂的传动部件，日常维护仅需定期在丝杆螺纹处涂抹润滑脂即可，可适应浇注工位存在少量粉尘、高温辐射的作业环境，

　　不会因环境中的细小颗粒进入传动副导致卡滞。夹块与底座的连接部位采用定位销加螺栓的固定方式，长期使用出现磨损后可快速更换磨损件，延长整套工装的使用寿命。在结构设计过程中，优先考虑了手动操作的人机工程需求，传动杆的转动半径设置在操作人员手部舒适操作的范围内，无需借助额外加力杆即可完成可靠夹紧，同时避免操作力过大导致夹块压伤坯件表面。
