带弹性卡爪的按压式除锁定机构

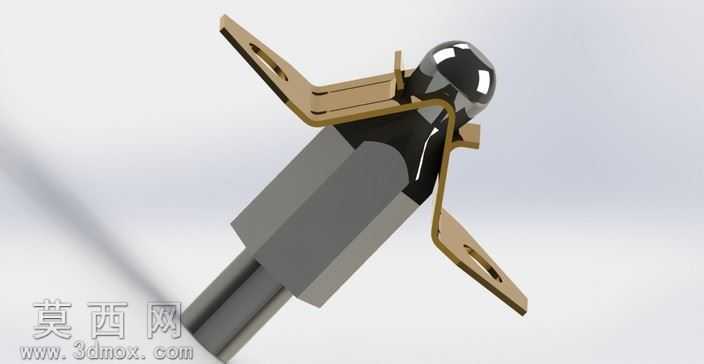

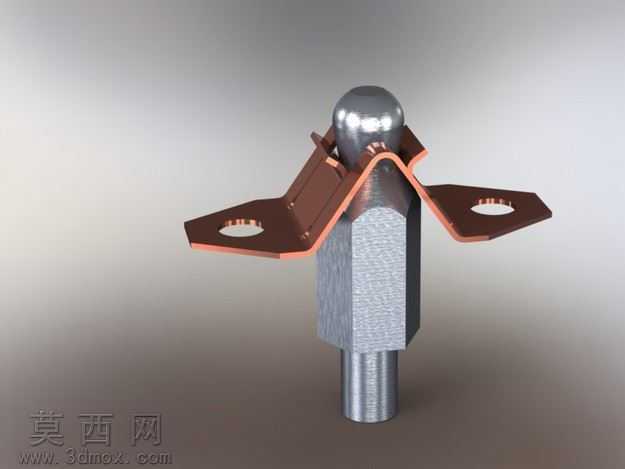

本作品为按压触发式除锁定机械结构，建模阶段采用SolidWorks完成全参数化零件构建，首先绘制核心柱状基体的回转特征，通过拉伸切除完成内部解锁顶杆的滑动腔道加工，保证腔道同轴度公差控制在0.02mm以内，避免解锁动作出现卡滞。针对两侧对称分布的弹性卡爪，先绘制单片卡爪的折弯轮廓草图，通过钣金模块生成带安装孔的弯折臂结构，对卡爪与球体接触的卡位端做圆角过渡处理，减少解锁过程中的摩擦损耗，再通过镜像命令完成对称结构装配，保证两侧卡爪的张开角度、回弹行程完全一致。顶部的球形锁头采用球面回转特征建模，表面做高抛光质感的材质赋予，模拟金属锁头的镀铬亮面效果，渲染阶段添加环境反射贴图，还原金属表面的光影层次。中部的柱状基体赋予哑光磨砂金属材质，调整粗糙度参数至0.3，区分与亮面锁头的质感差异，弹性卡爪赋予黄铜色金属材质，添加轻微的做旧纹理提升真实感。结构设计上采用按压顶推的解锁逻辑，当外力按压尾部顶杆时，顶杆前端推挤球形锁头向内位移，两侧卡爪失去锁头的径向支撑后，在自身弹性形变作用下向外张开，解除对配套构件的卡位锁定，撤去按压力后，卡爪的回弹力推动锁头复位，重新进入锁紧状态。建模过程中对所有活动零件添加了配合约束，验证了顶杆的滑动行程、卡爪的张开角度均满足设计要求，不存在运动干涉问题，安装耳片上的固定孔做了沉头处理，适配标准紧固件的安装需求，整体结构紧凑，解锁动作顺畅可靠，可直接应用于小型门窗、机柜的快拆锁止场景。
