三叶片PP玻璃填充踏板风扇叶结构设计

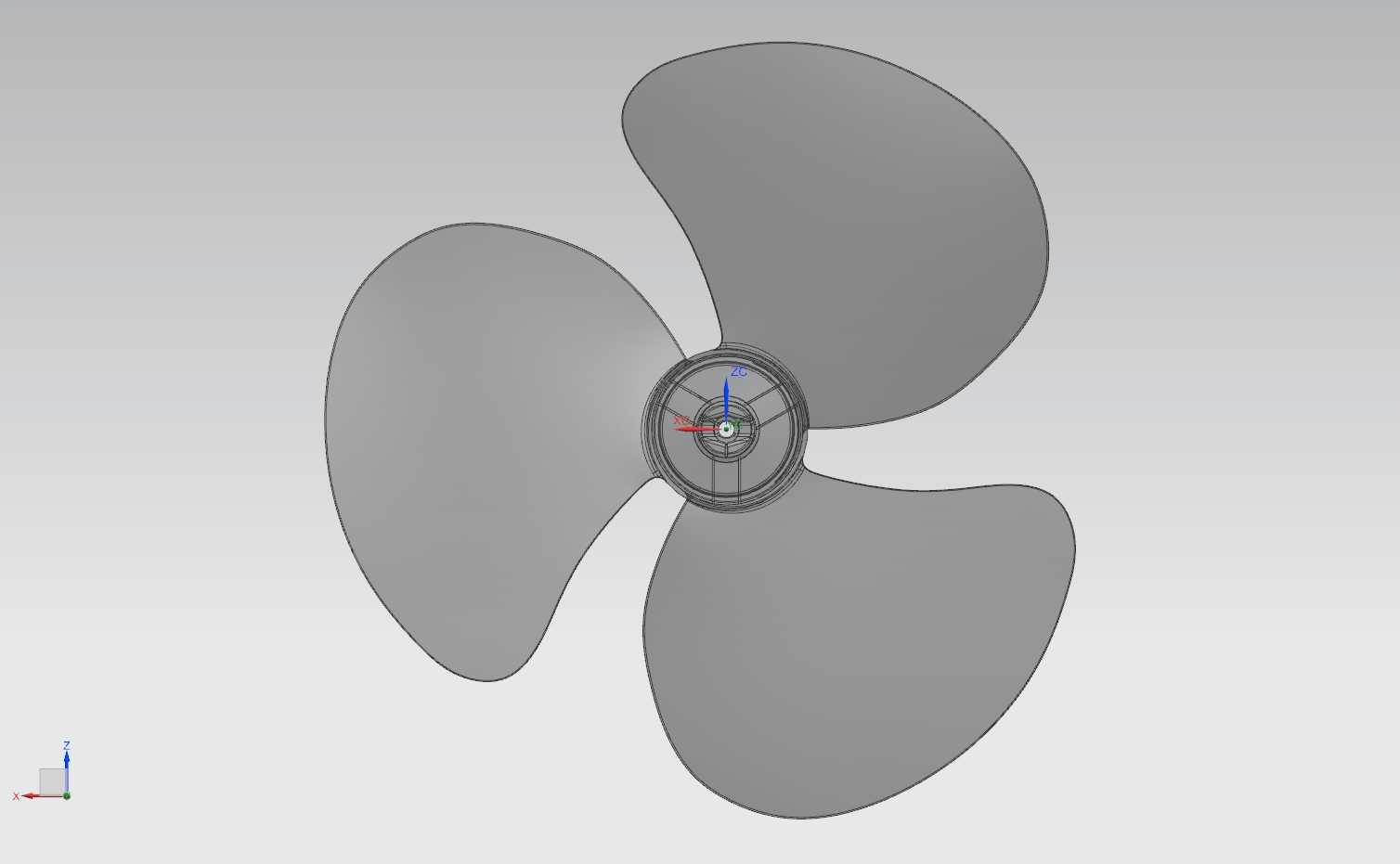

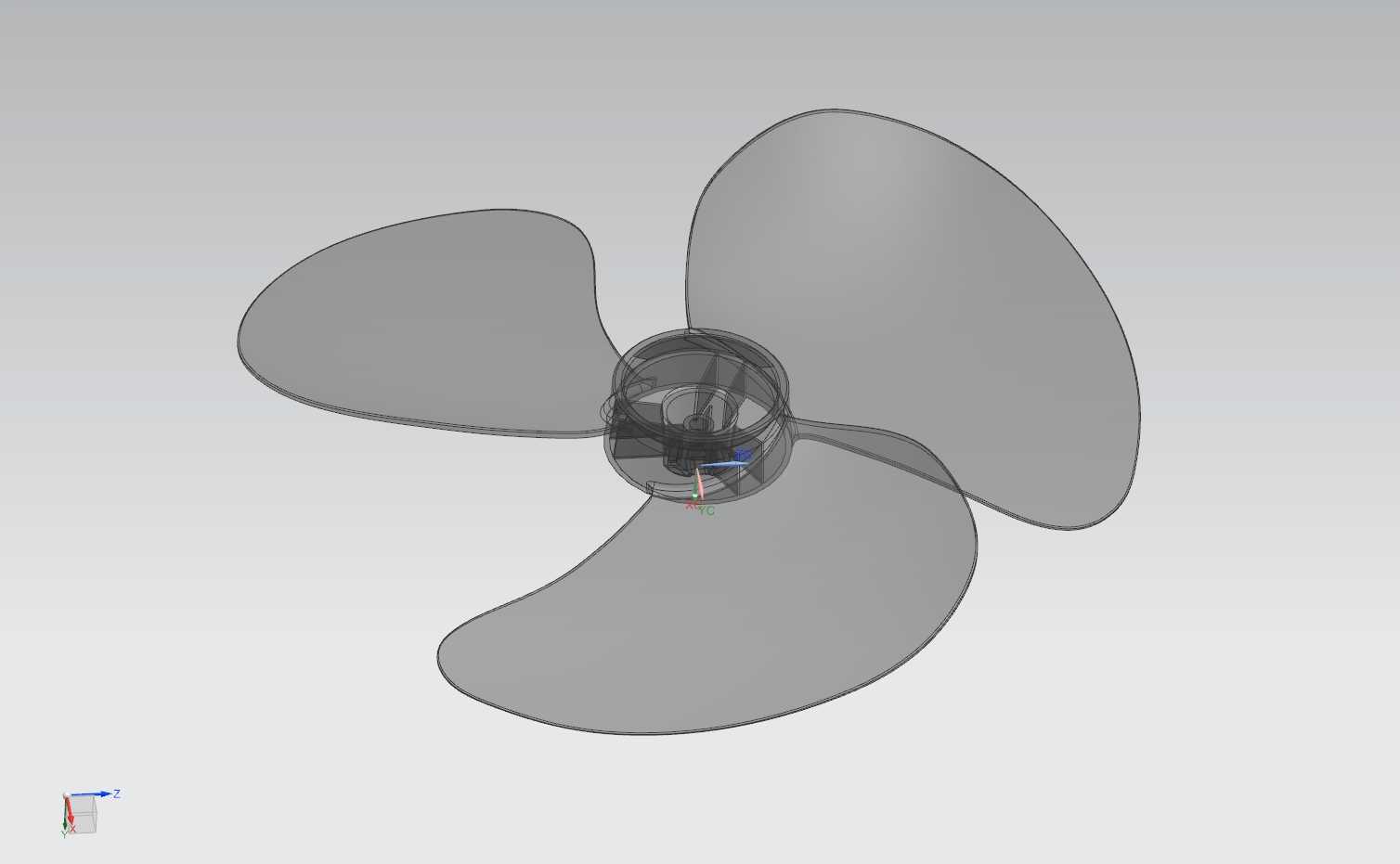

　　这款三叶片踏板风扇叶采用PP玻璃填充材料成型，主要适配小型台式踏板风扇、工位局部送风设备这类近距离通风场景，在民用小家电、工业工位辅助散热场景中都有广泛应用，核心作用是通过电机驱动旋转切割空气形成定向气流，实现人员周边降温、设备局部热量疏散的功能。从设计逻辑来看，三片叶片采用等夹角120度圆周分布，这种布局能在较低转速下实现更均匀的气流输出，同时大幅降低旋转过程中的动不平衡量，减少整机运行时的振动与噪音，避免长期运行出现轴系磨损、连接松动的问题。叶片型面采用变曲率弧面设计，从叶根到叶尖的弦长、扭转角呈渐变过渡，叶根位置厚度更大，兼顾与轮毂连接的结构强度，避免启动瞬间扭矩过大导致叶根断裂；叶尖位置做了圆弧收边处理，

　　能削弱叶尖涡流带来的气动噪音，同时降低旋转过程中的空气阻力，提升送风效率。轮毂部分设计有与电机输出轴匹配的安装定位孔，孔位周边做了加强筋结构，与电机轴装配后能传递额定扭矩，不会出现打滑、空转的情况，安装边界严格匹配常规小功率风扇电机的轴径尺寸，轮毂外圈的限位台阶能保证风叶安装到位后与电机端盖保持安全间隙，不会出现运转剐蹭。材料选用PP玻璃填充材质，相比普通纯PP材质，刚性提升40%以上，长期在高温高湿环境下运行不易出现叶片变形、下垂的问题，能稳定保持设计的气动型面，保证送风距离与风量的一致性，同时材料本身具备较好的抗冲击性能，日常清洁、移动过程中发生轻微磕碰不会出现叶片碎裂的情况。在实际装配适配中，

　　这款风叶的整体旋转外径控制在常规踏板风扇的网罩安全尺寸范围内，安装后叶片与网罩内壁的径向间隙均匀，既不会因为间隙过小出现剐蹭，也不会因为间隙过大导致气流回流损失，叶片的静平衡配重预设在叶根位置，出厂前无需额外做过多配重调整就能满足动平衡精度要求，适配功率在15W到30W之间的单相交流风扇电机，能在额定转速下稳定输出连续气流，近距离送风覆盖范围可达到1.5米左右，满足单人工位或者小范围空间的通风需求。
