家用小型构件压铸成型模具结构设计

　　这套压铸模具主要面向家用小型金属构件的批量压铸成型生产场景，适配常规冷室压铸机的安装接口，可直接搭载在对应吨位的压铸设备上完成连续生产作业。从实际生产用途来看，该模具针对家用五金类小型压铸件的成型需求设计，能够完成带局部异形结构、多安装位的锌合金或铝合金家用配件的一次成型，减少后续二次机加工的工序占比，提升小尺寸家用金属件的生产良率。

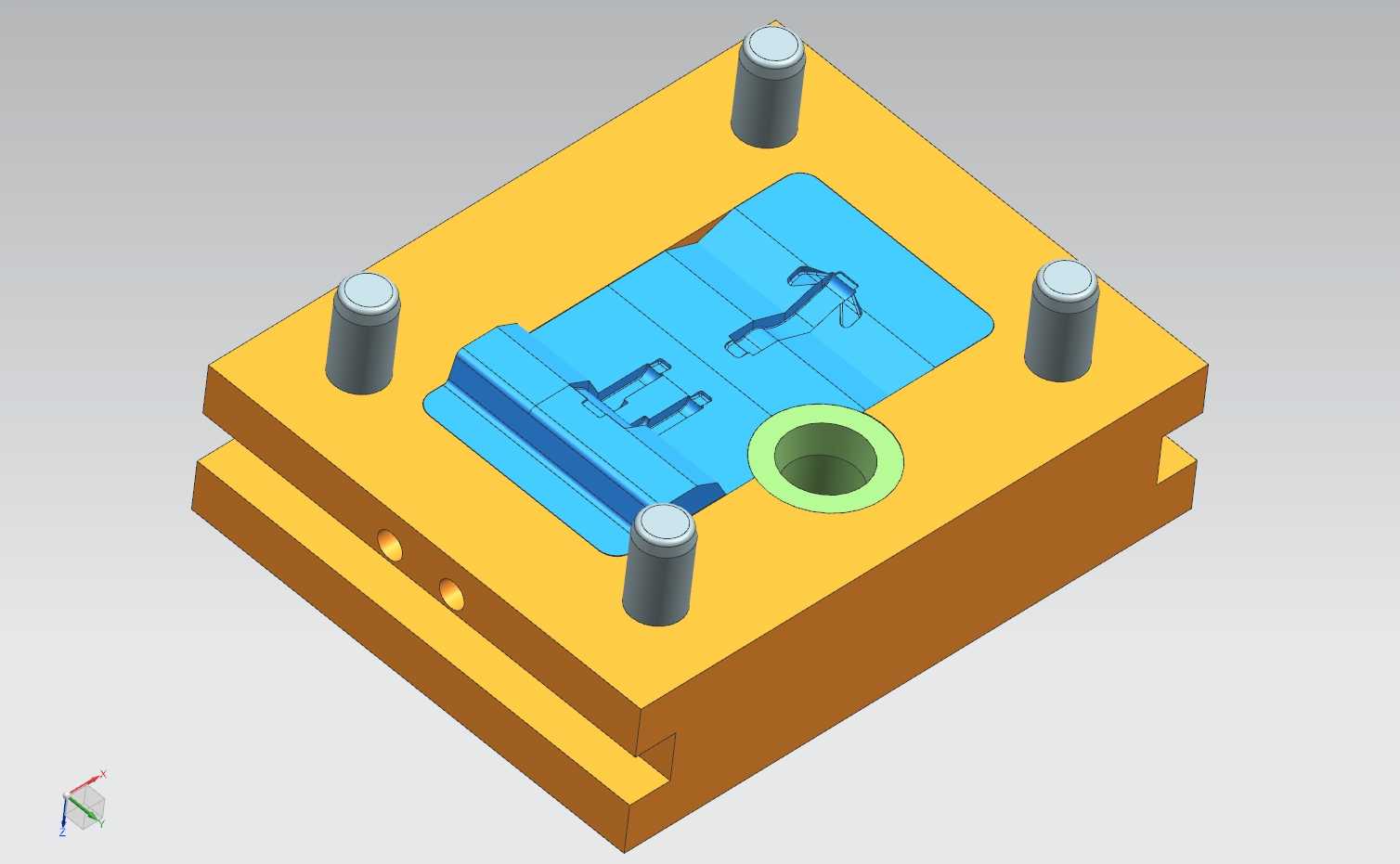

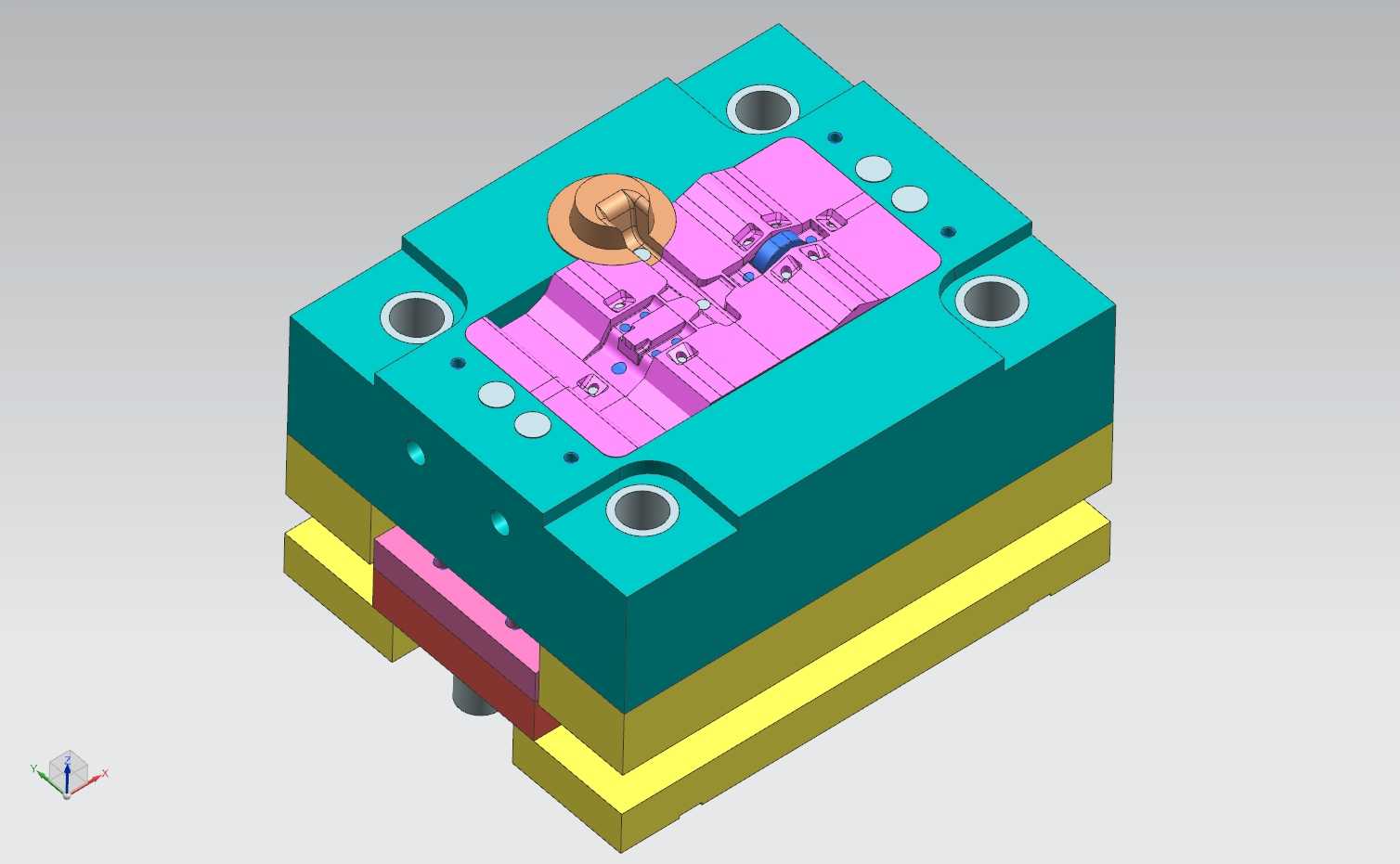

　　模具整体采用标准三板式模架结构，上下模座设置有标准吊装孔与设备定位销孔，安装边界完全匹配常规160吨级压铸机的工作台装夹尺寸，模架周圈的锁紧槽深度与位置符合通用压铸设备的装夹规范，无需额外制作转接工装即可完成上机装夹。分型面的设计充分考虑了家用压铸件的脱模斜度需求，型腔区域做了均匀的脱模斜度处理，避免成型后粘模导致的构件表面拉伤。浇注系统设置在模具型腔的侧上方，进料口的截面尺寸经过流道模拟优化，能够保证金属液在型腔内的填充速度均匀，减少卷气、冷隔等压铸常见缺陷，分流锥的位置正对进料主通道，可有效调整金属液的流向，避免高速填充的金属液直接冲刷型腔内壁造成局部磨损。

　　模具的顶出结构采用多顶针均匀排布的设计，顶针位置全部对应压铸件的非外观面与加强筋位置，避免顶出痕迹残留在构件的外观装配面上，同时顶出行程经过精确核算，既可以保证压铸件完全脱离型腔，又不会出现顶出行程过大导致的顶针磕碰型腔的问题。冷却水道的排布沿着型腔的轮廓走向设置，进出水接口设置在模架的侧下方，与压铸机的冷却管路接口位置匹配，生产过程中可通过调节冷却水流量控制模具温度，保证连续生产过程中型腔温度保持在合理区间，避免温度波动导致的压铸件尺寸超差。

　　导柱导套采用标准模架配件，配合间隙控制在合理公差范围内，合模过程中可保证上下模的定位精度，避免合模错位导致的压铸件飞边过厚问题。模具的排气槽设置在型腔的末端填充位置，槽深控制在金属液无法窜入但气体可顺利排出的尺寸，可有效排出填充过程中型腔内的空气，减少压铸件内部气孔缺陷。整套模具的结构紧凑，所有零部件均采用标准化设计，易损件可直接替换标准配件，日常维护保养无需定制特殊工装，能够适配家用五金加工车间的批量连续生产需求，成型后的构件尺寸一致性好，装配公差可满足家用五金产品的装配要求。
