四腔半球形壳体注塑成型模具结构

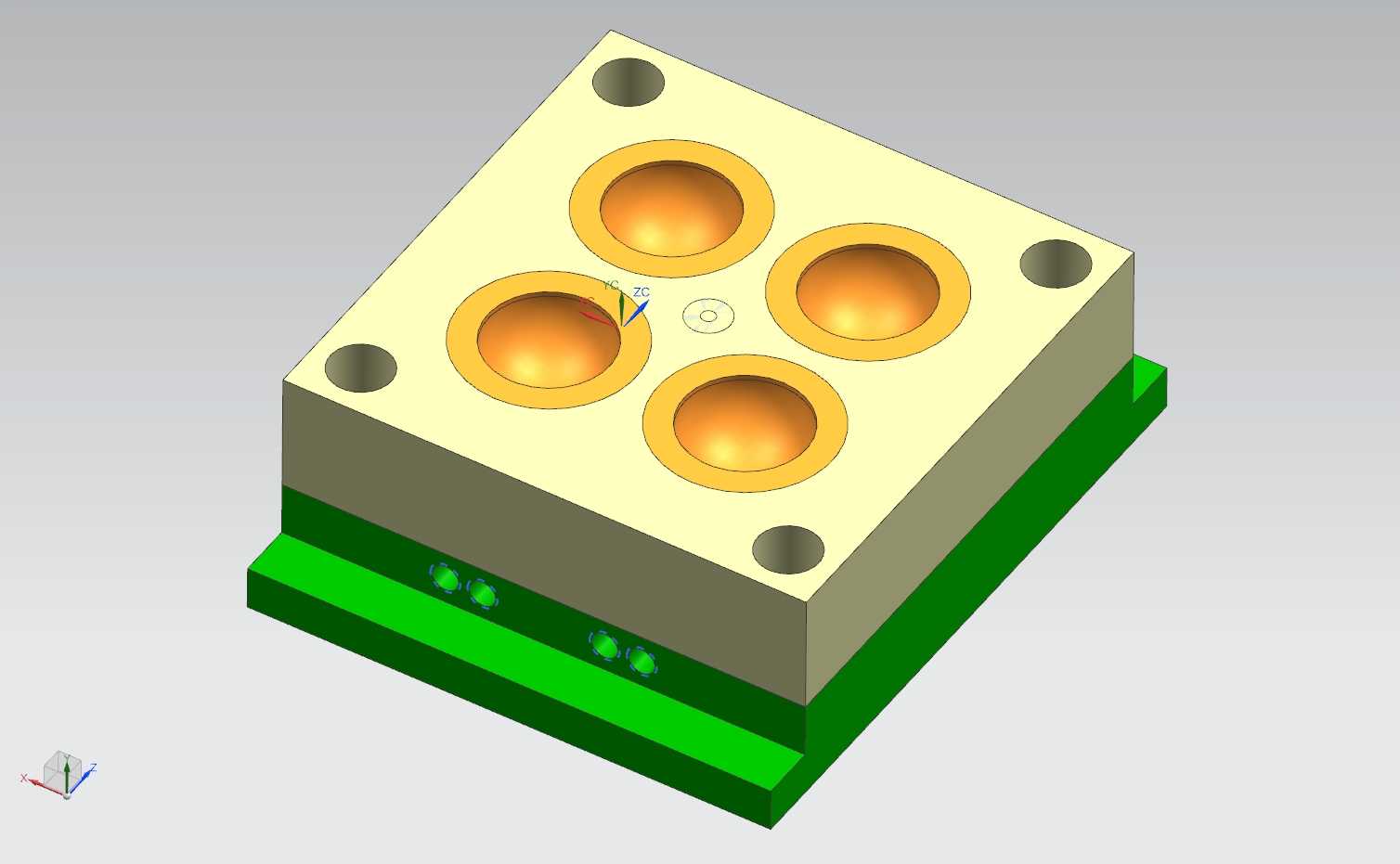

　　这套模具针对半球形薄壁盖类零件的批量注塑生产设计，日常多用于日化包装、小型工业配件、民用塑胶制品的成型工序，适配卧式注塑机的安装标准，可直接配套常规射嘴规格完成对接。整套模架采用标准模坯改制，上下模合模导向依靠四角布置的导柱完成定位，导柱孔与模架本体采用过盈配合装配，合模过程中可保证型腔同轴度误差控制在0.02mm以内，避免成型件出现偏心、壁厚不均的缺陷。模具共设置四个成型型腔，呈矩阵式排布在定模板中心区域，单个型腔为半球形内凹结构，表面抛光至镜面等级，可保证成型后的球盖外表面无流痕、无拼接缝，无需额外二次抛光处理。型腔周边设置的环形凸台结构，可在成型时同步完成球盖边缘的止口结构注塑，减少后续机加工工序。流道采用平衡式布置，

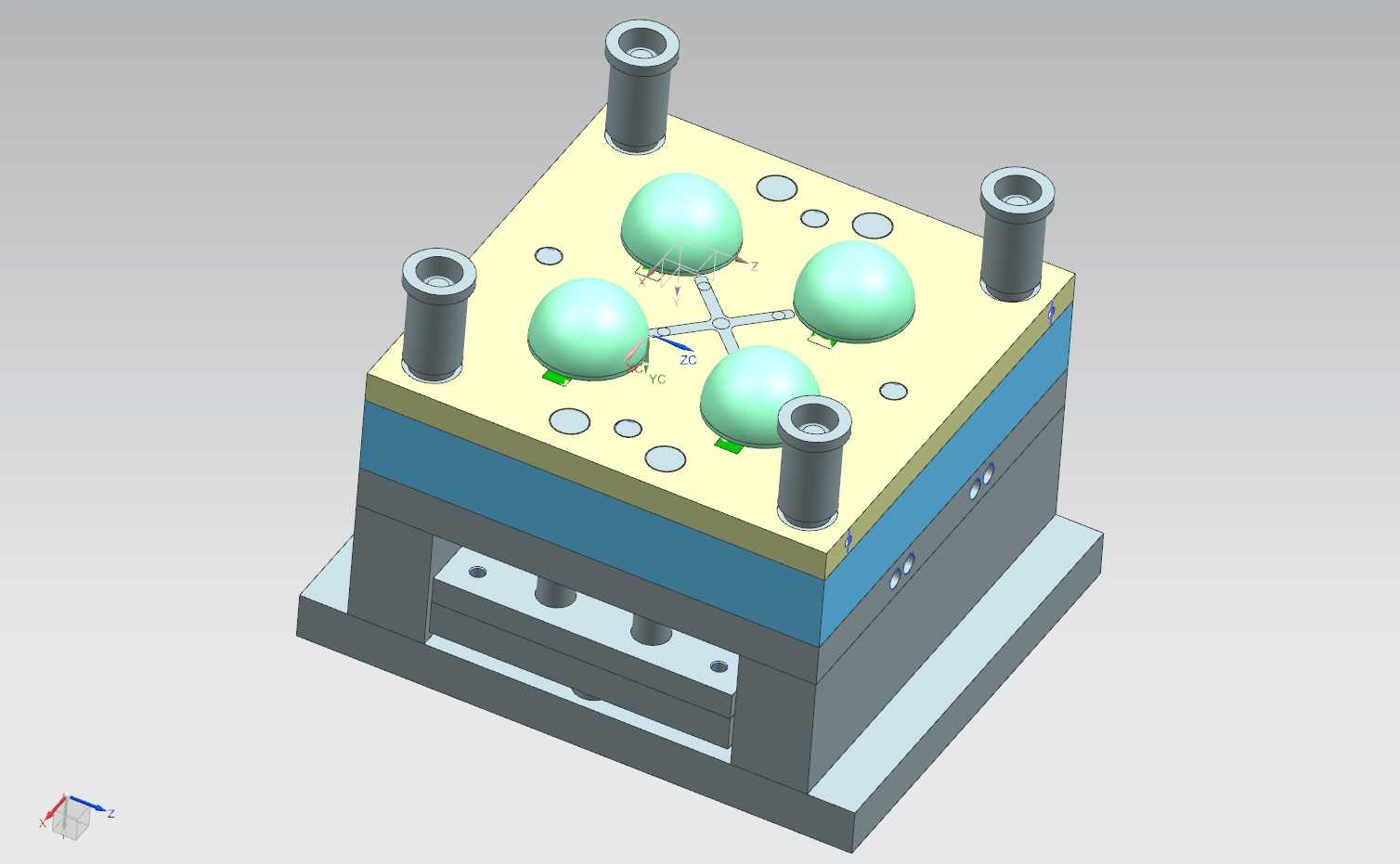

　　从主浇道出发向四个型腔均匀分流，保证每个型腔的进料压力、熔料填充速度保持一致，避免同批次成型件出现尺寸偏差、收缩率不均的问题。动模侧设置有顶出机构，对应每个型腔的边缘位置布置顶杆，顶出行程经过精确核算，顶出时受力点均匀分布在球盖边缘的加强筋位置，不会在成型件表面留下顶白、顶穿的痕迹。模架底部的绿色承托结构为动模固定板，开设有标准的注塑机拉杆安装孔位，可直接适配120吨到160吨锁模力规格的卧式注塑机，安装时无需额外加工转接板。冷却水道环绕四个型腔呈环形布置，进出水口设置在模架侧端面，可接入常规模温机水路，成型过程中可将模温稳定控制在工艺要求区间，缩短成型冷却周期，提升单批次生产效率。整套模具的分型面设置在球盖的最大轮廓边缘位置，

　　合模时分型面贴合紧密，可避免注塑过程中出现飞边、跑料的问题，日常生产维护时仅需定期清理分型面残留的塑胶碎屑，即可保证长期合模精度。模具的定位圈采用标准规格设计，与注塑机定模板定位孔间隙配合，安装时可快速完成射嘴与浇口套的对中，减少上机调试的准备时间。
