清洁壳体压铸模具结构三维设计

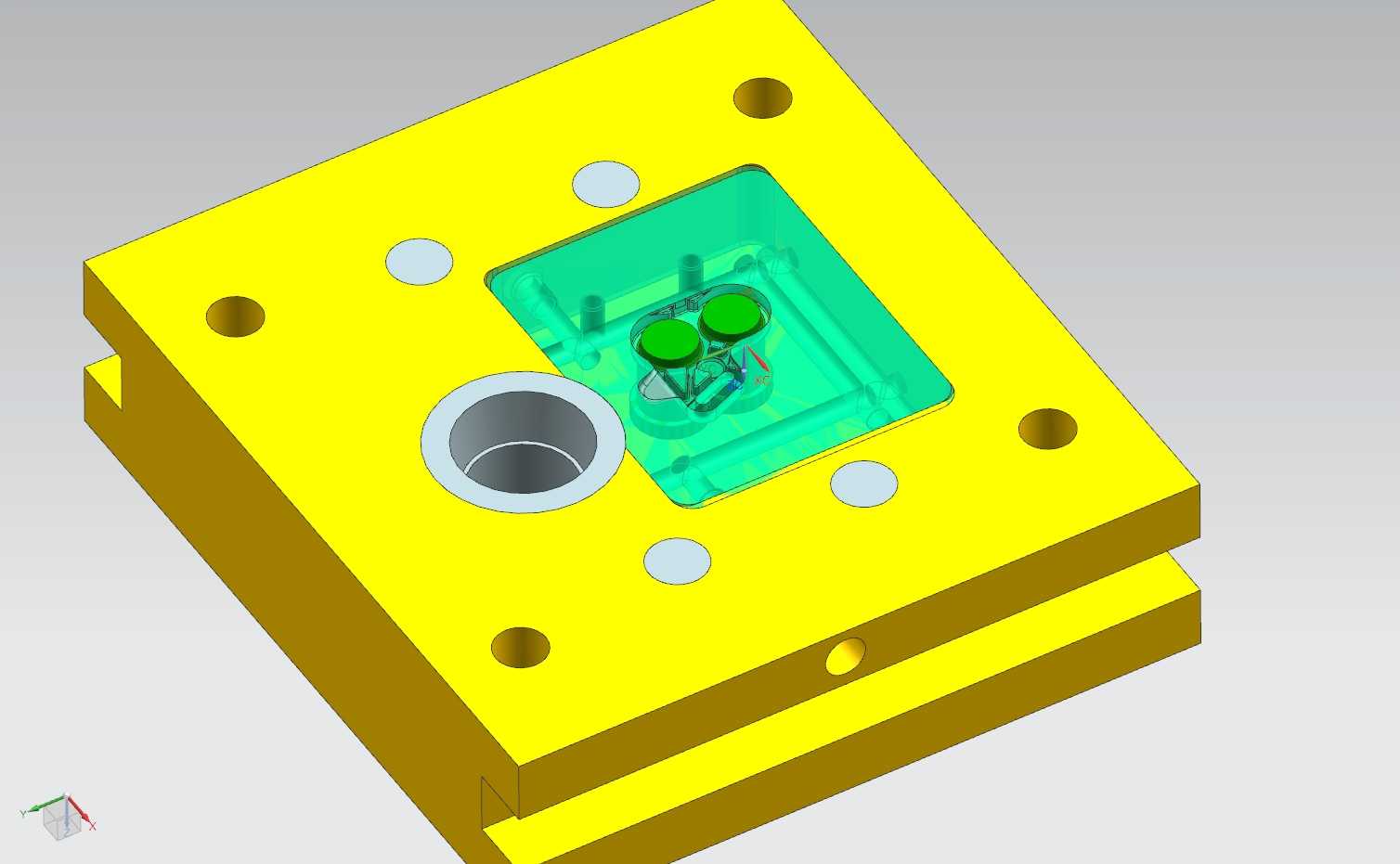

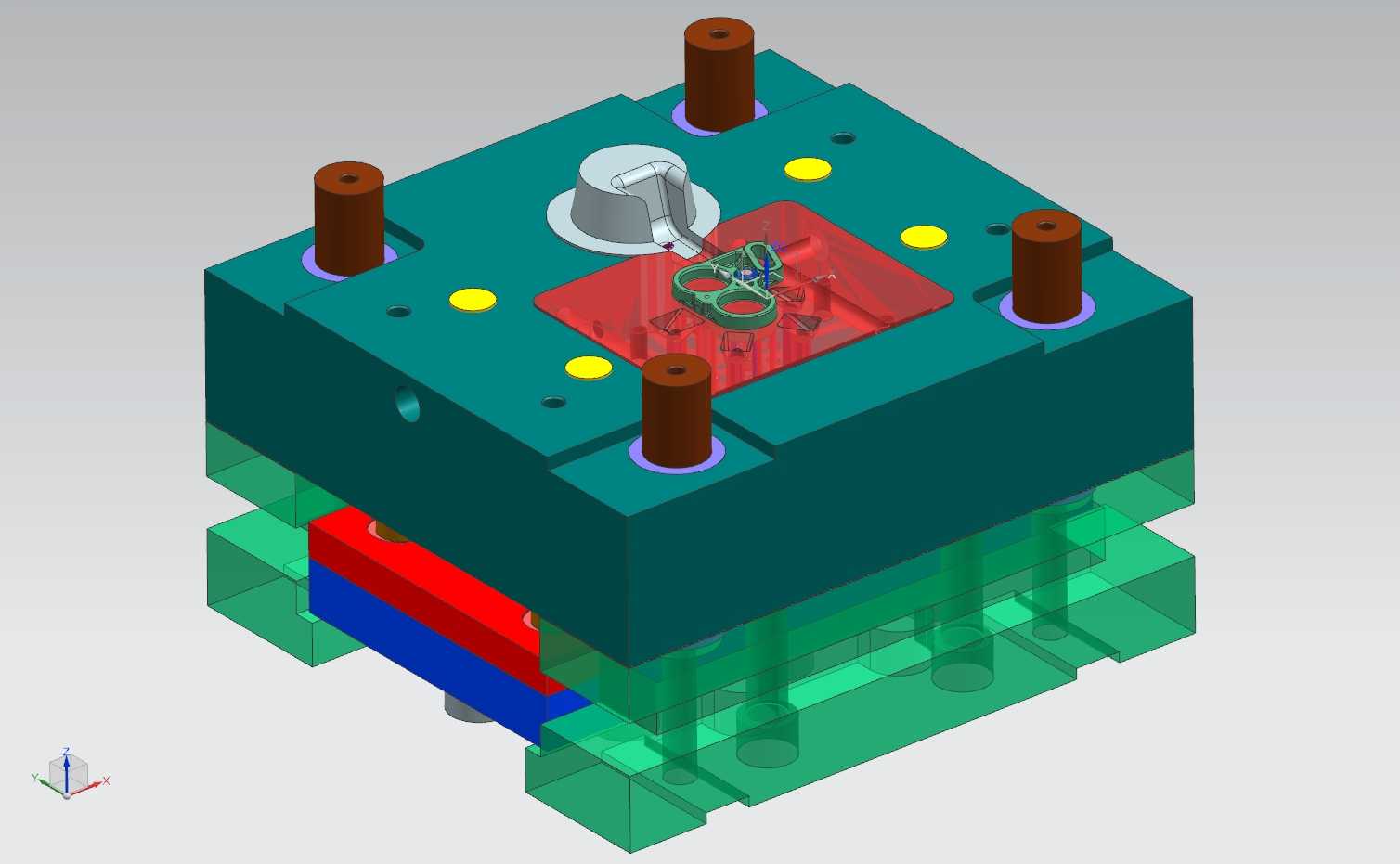

这套压铸成型工装主要面向清洁类家电壳体类压铸件的批量生产场景，适配卧式冷室压铸机的安装接口，整体模架采用标准模胚叠加定制型腔嵌件的组合思路，兼顾加工成本与后期维护便利性。从结构布局来看，定模侧设置了直接浇口进料结构，进料位置对准壳体主平面的非外观区域，避免浇口痕迹残留到产品外露面，同时流道截面采用梯形渐变设计，能在金属液充型过程中减少压力损耗，保证远端型腔的填充饱满度。动模侧布置了四支圆导柱作为合模导向部件，导柱套采用自润滑铜套材质，可承受连续高速开合模过程中的侧向载荷，避免长期生产出现导柱拉伤、合模错位的问题。推出机构采用顶针+推板组合的推出方式，针对壳体的薄壁边缘区域布置扁顶针，防止顶出过程中铸件变形，同时在壳体内部的加强筋位置设置圆顶针，保证顶出力均匀分布，避免铸件顶出后出现翘曲、顶白缺陷。冷却系统采用分层回路设计，定模型腔嵌入环形冷却水道，距离型腔表面的距离控制在12-15mm区间，既保证冷却效率，又避免距离过近导致型腔表面出现冷隔缺陷；动模侧针对型芯部分设置点式冷却水井，正对壳体的厚壁区域，加快厚壁位置的凝固速度，减少铸件内部缩孔、缩松缺陷的产生。模架的安装尺寸适配常用280吨级压铸机的哥林柱间距，锁模面的平行度公差控制在0.02mm以内，合模过程中动定模的贴合间隙不超过0.03mm，防止压射过程中出现飞边跑料问题。排气系统在型腔末端设置了锯齿形排气槽，排气槽深度控制在0.08mm，既能顺畅排出型腔内的空气，又不会让金属液溢出形成飞边，同时在滑块配合位置设置了排气塞，进一步减少铸件内部的气孔缺陷。整套结构在设计时充分考虑了压铸生产的工况特性，所有滑动配合面都做了氮化处理，表面硬度达到HRC58以上，可承受高温金属液的反复冲刷，延长模具的使用寿命，日常维护时只需拆卸磨损的型腔嵌件即可完成修复，无需更换整套模架，能有效降低生产过程中的工装维护成本。
