扇形装饰环注塑成型模具结构设计

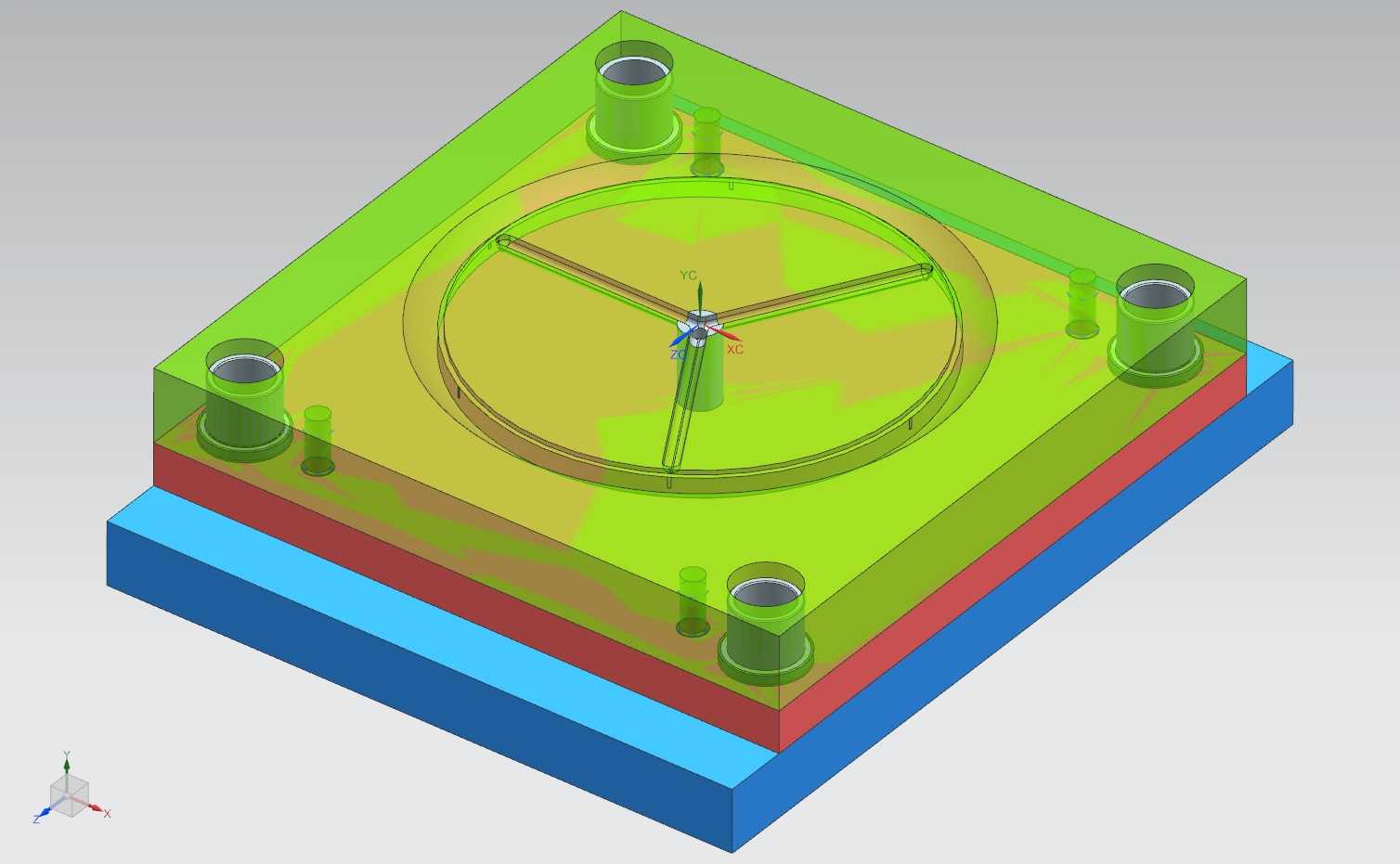

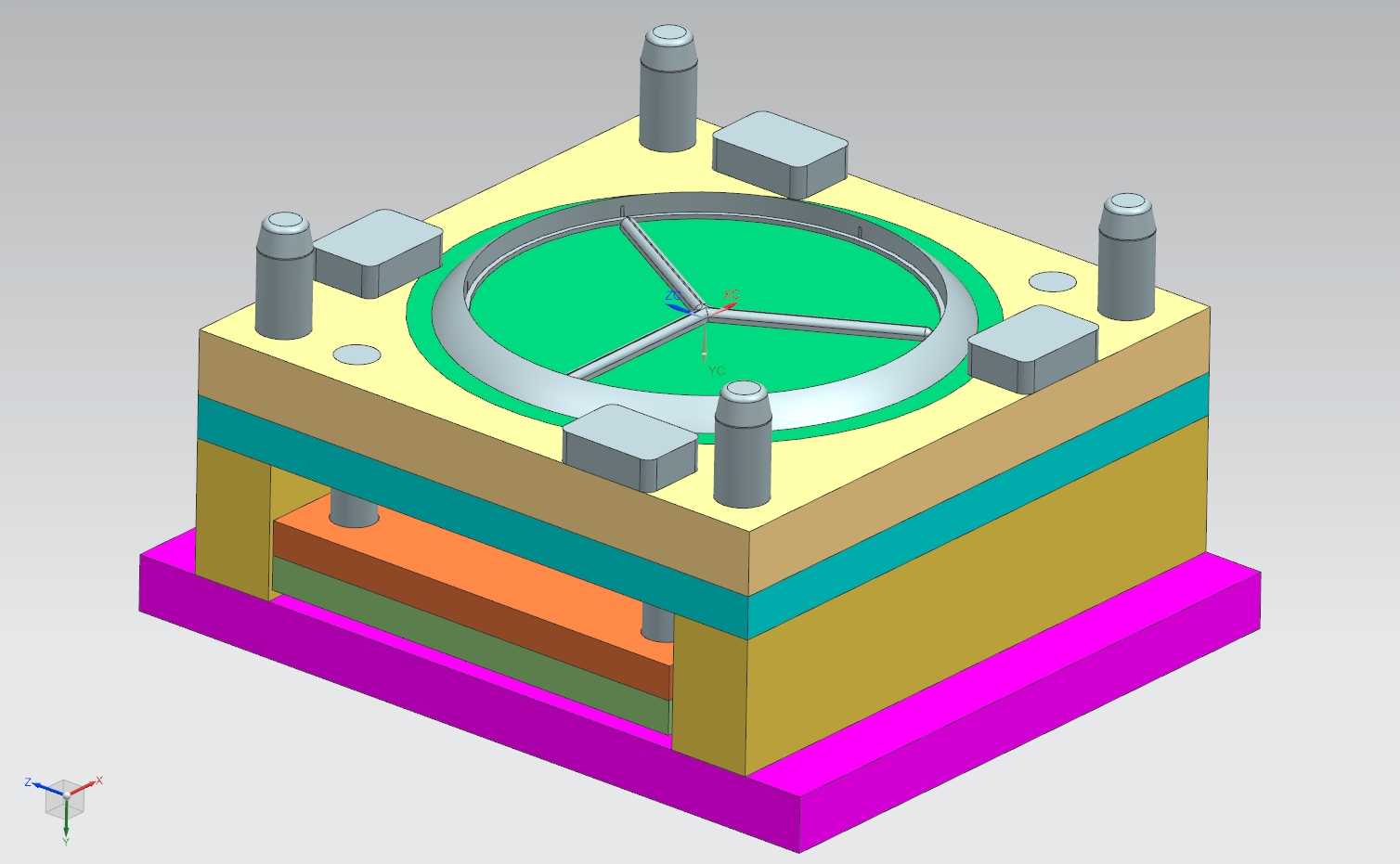

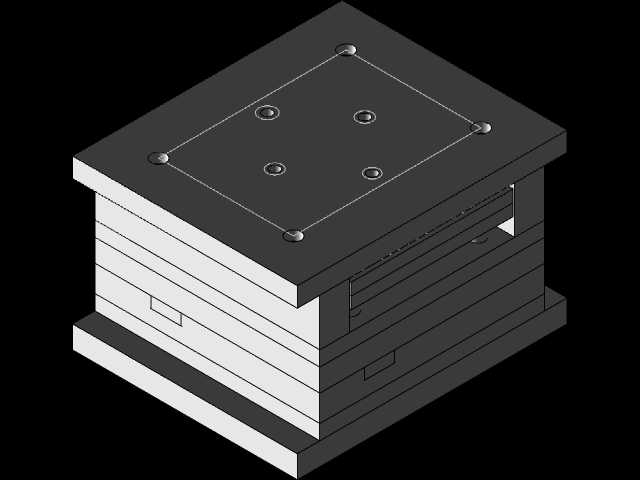

　　这套模具针对扇形装饰环的批量注塑成型需求开发，核心服务于日用装饰配件、小型工艺品外饰件的生产场景，适配卧式注塑机的安装接口，可直接搭载于常规100-160吨锁模力的注塑设备完成连续生产作业。从结构布局来看，模具采用标准两板模架搭配分层式叠层设计，底部紫色基座为设备安装定位板，预留了与注塑机动模板匹配的固定螺孔与定位销孔，安装时可直接通过压板快速锁紧，无需额外加工适配结构，整体安装边界控制在400mm×400mm的方形区间内，适配多数中小型注塑机的容模尺寸要求。模架中间层设置了独立的分型面与顶出机构，四根对称布置的导柱承担合模导向功能，导柱与导套的配合公差控制在H7/g6区间，可保证连续开合模过程中型腔与型芯的同轴度偏差不超过0.

　　02mm，避免成型件出现飞边、错位等外观缺陷。型腔部分针对扇形装饰环的环形薄壁结构做了针对性设计，成型区域的表面抛光至镜面级别，可直接产出带高光表面的装饰环成品，减少后续二次抛光的工序成本；型腔内部设置的三点式分流锥可将熔融塑料均匀注入型腔各个区域，针对环形薄壁件容易出现的熔接痕、缺胶问题，分流道的截面采用梯形设计，流道表面做抛光处理降低熔体流动阻力，同时在扇形筋位对应的型腔位置设置了微型排气槽，可快速排出型腔内的空气，避免成型件出现气泡、烧焦等质量问题。顶出机构采用顶板顶出搭配顶杆辅助的组合形式，顶出力均匀分布在装饰环的非外观面区域，可避免顶出过程中工件出现变形、顶白等缺陷，合模时顶出板可通过复位杆精准回位，

　　保证每次合模的位置一致性。模具的冷却系统采用分层环绕式水路设计，分别在定模型腔板与动模型芯板内布置独立的冷却回路，水路距离成型面的距离控制在15-20mm区间，可保证成型过程中型腔各区域温度差控制在5℃以内，有效缩短塑件冷却周期，提升整体生产效率。日常生产维护时，可通过拆解两侧的锁紧块快速分开定动模，完成型腔表面清理、易损件更换等操作，无需整体拆卸模架，降低设备停机维护的时间成本。
