小型空压机配套径向压力表结构设计

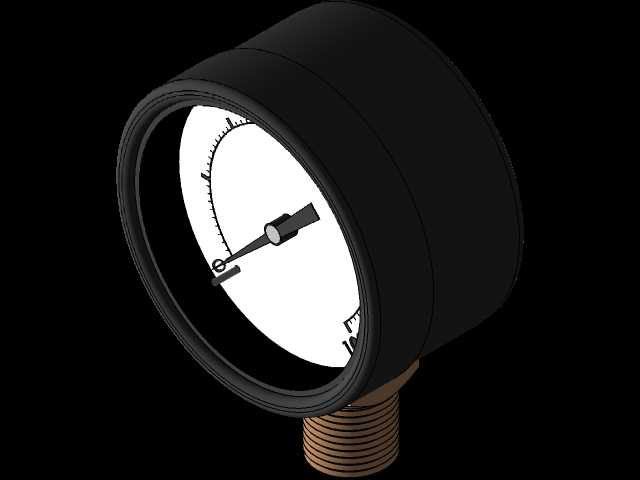

　　这款压力表的设计定位是配套小型空气压缩机的气压检测环节，在小型空压机的整机配置里，这类压力表是操作人员直观掌握气路压力状态的核心观测部件，日常使用中需要持续反馈储气罐、输出气路的实时压力值，避免压力超限带来的设备损坏或者供气压力不足导致的气动工具工况异常。从结构设计来看，整体采用径向安装的布局，底部的外螺纹连接端直接适配小型空压机储气罐或者气路支管的标准内螺纹接口，安装时不需要额外加装转角接头，能直接拧入预设的安装位，安装后表盘正面朝向操作人员的常规观测视角，不需要刻意调整角度就能清晰读取刻度数值。表盘的刻度量程匹配100psi的常用小型空压机工作压力区间，刻度标识从0值开始均匀排布，指针的转动阻尼经过适配设计，

　　在空压机启停带来的小幅压力波动下不会出现剧烈抖动，既能快速响应压力变化，又能保证读数的稳定性，避免操作人员误判压力状态。表壳采用圆柱形全包覆结构，外壳边缘做了卷边防护设计，能抵御车间环境里的轻微磕碰，表盘表面的透明视窗和表壳之间做了密封处理，能阻挡空压机运行环境里的粉尘、少量水汽进入表内，避免内部传动机构卡滞或者刻度盘污损影响读数。连接端的螺纹长度经过匹配计算，拧入安装位后既能保证密封连接的有效啮合牙数，又不会因为螺纹过长顶到气路内部的流道，不会对气路的通气截面造成额外遮挡。从建模的细节来看，内部的指针转轴、弹簧管传动结构都做了等比例还原，表壳的壁厚、表盘的刻度线间距、指针的长度比例都参照实物的工程尺寸设定，安装边界上，

　　表体的外径尺寸适配小型空压机面板或者罐体上的常规预留安装空间，不会和周边的安全阀、排气阀、快插接头等部件产生安装干涉，整体结构紧凑，不需要额外的安装支架就能完成固定，完全匹配小型移动式空压机的紧凑布局需求。在实际应用场景里，除了小型空压机，这类结构的压力表也可以适配其他低压气路、小型气动设备的压力检测环节，只要接口螺纹和量程匹配就能直接替换使用，结构的通用性较强，建模时还原的各部件装配关系也能为同类仪表的结构改型、安装适配提供直观的参考。
