带连接法兰式管道质量流量变送器结构

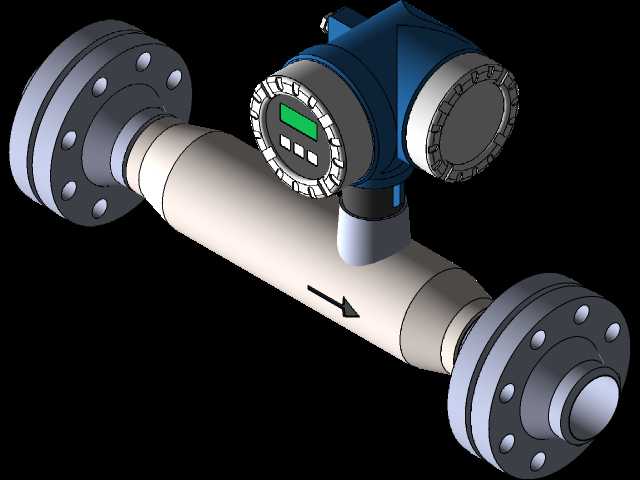

　　在化工流体输送、油气长输管线、制药配液系统这类对介质流量计量精度要求严苛的场景里，管道式质量流量变送器是核心计量节点，这款带连接法兰的测量仪表，直接串接在工艺管线中完成介质质量流量的实时采集，不需要额外配套温压补偿元件，就能直接输出精准的质量流量数据，规避了体积流量受介质温度、压力、密度波动带来的计量偏差。从结构设计来看，测量管段采用直通式流道设计，内壁做了平滑过渡处理，没有突兀的节流或变径结构，既减少了流体经过时的压损，也避免了介质中少量固体杂质在管内滞留堆积，适配含少量颗粒的浆液类介质测量场景。两端的连接法兰采用标准管法兰规格，法兰密封面、螺栓孔分布尺寸完全匹配同压力等级的工业管线法兰，安装时不需要额外加工过渡连接件，

　　直接通过螺栓紧固、加装密封垫片就能完成管线对接，安装边界清晰，现场施工时只要预留出变送器表头的操作维护空间即可，不需要额外扩大管线安装间距。表头部分采用侧装式结构，和测量管段通过密封转接段连接，显示界面朝向管线外侧，方便现场巡检人员直接读取瞬时流量、累积流量数据，表头的接线腔、显示腔都做了密封处理，满足户外露天安装、工业车间多尘多湿环境的防护要求。设计时充分考虑了现场维护需求，表头和测量管段的连接采用标准化接口，后期校准或者更换电子元件时，不需要拆解管段法兰、不影响管线内的介质输送，就能完成表头部分的拆装作业。测量管段上标注的流体流向标识，和管线内介质流向严格对应，安装时只要对齐标识方向就能保证测量精度，不需要反复调整安装角度。

　　整个变送器的受力结构经过校核，两端法兰紧固后，管段的承重完全由管线支架承担，表头部分的重量不会对测量管段产生额外的弯曲应力，长期运行不会出现管段变形、密封渗漏的问题。针对不同管径的管线适配需求，这款3英寸规格的变送器，法兰的压力等级匹配300lb级管线要求，可直接对应同规格的工艺管线安装，不需要做变径处理，减少了管线安装的变径配件成本，也避免了变径带来的流场紊乱影响测量精度。
