法兰连接式工业管道流量变送器结构

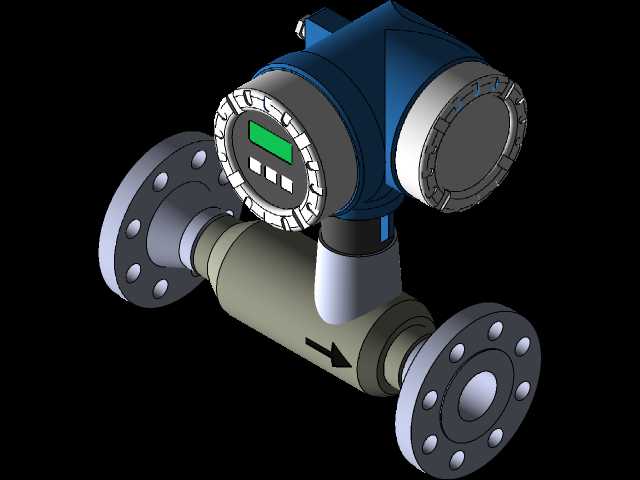

　　在石化、制药、市政供水等连续生产的流体输送工况中，管道内介质的流量参数是过程控制的核心采集指标之一，这类工况对测量设备的安装适配性、运行稳定性都有明确的工程要求。本次呈现的流量变送器采用双法兰对接结构，适配2英寸公称通径、300lb压力等级的工业管道系统，安装时可直接与管线同规格法兰完成螺栓紧固，无需额外加装变径转接件，能有效减少管路压损与安装泄漏点。

　　从结构设计逻辑来看，变送器整体分为测量管段、传感变送舱、数显交互端三个功能模块。测量管段采用直通式流道设计，内部无突出阻流构件，介质流经时不会产生明显的紊流扰动，既保证测量精度，也能降低含微小颗粒介质对管内壁的冲蚀磨损；管段外壁预留的流向标识可直接指导现场安装对位，避免因装反方向导致测量数据失效。上部的传感变送舱做了圆弧过渡的密封结构，防护等级可满足户外露天、高湿车间等常规工业环境的使用要求，舱体侧面预留的接线端可直接接入厂区DCS控制系统，实现流量数据的实时远传。

　　数显端采用带按键的圆形交互界面，外覆金属防护圈可抵御现场轻微磕碰，显示屏可实时显示瞬时流量、累计流量等核心参数，现场巡检人员无需外接设备即可直接读取数据，三个操作按键可完成量程校准、参数清零等现场调试操作。安装边界方面，变送器整体重心沿测量管段轴线分布，法兰对接后无需额外加装支撑构件，垂直或水平管道均可适配；上部变送舱的径向尺寸控制在合理范围，不会与周边管线、支架产生安装干涉，布线时可沿舱体侧面的走线槽固定线缆，避免现场布线杂乱。

　　这类流量变送器可兼容液体、气体等多种介质的测量需求，建模时完整还原了法兰螺栓孔位、密封面结构、按键排布等细节，结构工程师在做管路排布设计时可直接调用该模型完成装配干涉检查，也可作为同类仪表选型时的结构参考，核对安装空间与接口匹配度。
