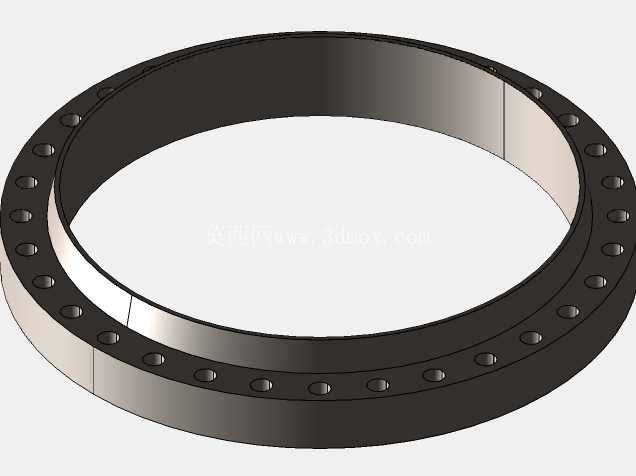

50英寸300磅级焊颈凸起法兰结构

　　在长距离油气输送主干线、大型炼化装置的高压工艺管段、超临界电站的汽水循环管路这类大口径高压工况中，法兰连接是兼顾可拆卸性与密封可靠性的核心连接形式，本次呈现的50英寸300磅级焊颈凸起法兰，正是针对这类大口径高压管路场景设计的承压连接件。从实际工程应用来看，这类大口径高压法兰通常用在主管线与大型阀门、增压设备、换热设备的接口位置，既要承受管路内部150PSI到300PSI级别的工作压力，还要兼顾管路热胀冷缩带来的轴向位移补偿，同时要保证连接位置在长期运行中不出现介质泄漏，避免引发生产安全隐患。

　　从结构设计思路来看，焊颈结构的设计核心是通过锥形长颈过渡段，将法兰盘与管道焊接位置的应力进行平滑分散，区别于平焊法兰直接将管道插入法兰盘焊接的形式，焊颈法兰的长颈段与管道采用对焊连接，焊缝位置远离法兰密封面，焊接产生的热变形不会直接影响密封面的平面度，同时锥形过渡段能够有效降低管路运行中振动、压力波动带来的应力集中，避免法兰盘在长期交变载荷下出现开裂风险。法兰盘上的螺栓孔采用沿圆周均布的设计，螺栓孔的位置度公差严格控制在±0.2mm以内，保证现场安装时螺栓能够顺利穿入，不会出现强制对位导致的密封面偏斜问题。密封面采用凸起式突面结构，密封面的表面粗糙度控制在Ra1.6到Ra3.2之间，适配缠绕式垫片、金属包覆垫片等高压密封垫片，安装时通过螺栓预紧力将垫片压紧在凸起密封面上，形成可靠的静密封结构，凸起的密封面结构能够减少垫片的接触面积，在相同螺栓预紧力下获得更高的密封比压，适配高压工况下的密封需求。

　　从安装边界与尺寸匹配角度来看，该法兰的内径与50英寸公称直径的标准钢管外径完全匹配，长颈段的坡口形式按照管道焊接标准加工为V型坡口，现场焊接时能够保证焊缝全焊透，满足高压管路的焊缝探伤要求。法兰盘的外径尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径均严格遵循对应压力等级的法兰尺寸标准，现场安装时可以直接与同压力等级同公称直径的阀门、设备法兰、配对法兰实现互换，不需要额外进行尺寸适配加工。法兰密封面的凸起高度控制在2mm左右，既能够保证垫片的定位，又不会因为凸起过高导致垫片在预紧时出现过度压缩失效。螺栓孔的数量根据大口径高压工况的受力计算确定，沿法兰圆周均匀分布，保证每个螺栓承受的预紧力均匀，避免出现局部预紧力不足导致的密封泄漏。

　　在实际选型应用中，这类大口径焊颈法兰通常选用低碳钢或者低合金钢锻件加工而成，锻件经过正火处理后材料的综合力学性能能够满足高压工况的强度要求，加工过程中密封面会进行精加工处理，安装前需要检查密封面是否存在径向划痕、磕碰损伤，避免安装后出现密封失效。现场安装时需要采用对角交叉的顺序拧紧螺栓，分三次逐步加载到规定的预紧力矩，避免法兰盘出现偏斜导致密封面受力不均。在管路系统试压阶段，需要重点检查法兰连接位置的渗漏情况，确认密封可靠后才能投入正式运行。这类法兰的结构设计充分考虑了大口径高压管路的受力特点，既保证了连接强度，又兼顾了现场安装的互换性与密封可靠性，是大口径高压管路系统中不可或缺的连接部件。
