涡轮配套出口法兰组件三维结构设计

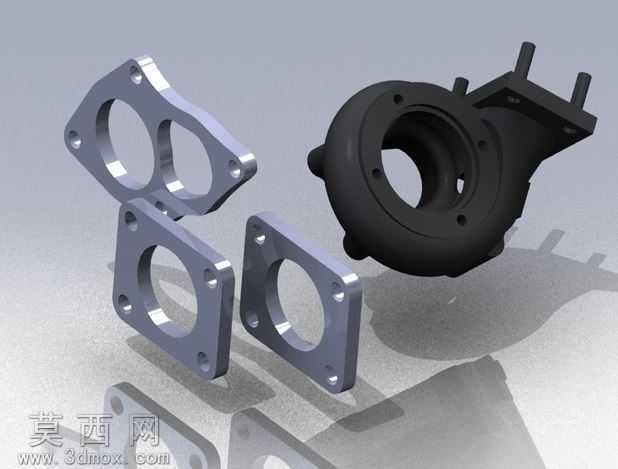

本作品为涡轮配套出口法兰组件的三维建模设计成果，建模阶段严格遵循机械连接构件的尺寸规范与装配逻辑，先对法兰的核心功能进行拆解：该类法兰作为涡轮壳体与外接管路的连接过渡部件，需要同时满足密封承压、安装对位、结构适配三重核心需求。建模过程中首先完成基准面与装配轴的定位，针对三款不同开孔规格的金属法兰片，逐一绘制安装孔的位置草图，严格控制孔位的同轴度与端面平面度公差，每片法兰的边角处均做了微小的倒角处理，既消除加工后的锐边隐患，也能在装配时引导密封垫片平稳就位，避免垫片被锐边割损影响密封效果。针对黑色涡轮壳体端的集成法兰结构，建模时同步还原了壳体上的定位凸耳与安装支脚，将法兰连接面与壳体的流道内腔做了平滑过渡处理，避免流道截面突变造成流体阻力增大，完全匹配涡轮出口的流体走向设计。材质与渲染阶段，针对金属法兰片赋予了哑光铸铝材质，调整材质的金属粗糙度与反光参数，还原金属机加工后的细腻磨砂质感，端面处做了轻微的高光处理，体现机加工平面的平整精度；涡轮壳体部分赋予了耐高温黑色涂层材质，模拟涡轮壳体实际使用中的喷塑或氧化发黑表面处理效果，渲染时添加柔和的环境漫反射光源，在构件下方投射出柔和的接触阴影，清晰展现各部件的轮廓层次与装配关系。设计思路上，整套法兰组件采用模块化拆分设计，三款独立法兰片可适配不同管径的外接管路，无需改动涡轮主体结构即可实现多规格管路的适配连接，法兰片上的安装孔采用对称式布局，既可以满足螺栓紧固的受力均匀性，也能降低安装时的对位难度，避免错装问题；集成在壳体上的法兰端做了加厚处理，对应螺栓孔位置预留了足够的承压厚度，避免长期受压后出现连接变形，整套模型的结构完全符合五金管件法兰的实际生产与装配逻辑，可直接用于结构验证、装配演示或加工参考。
