水合物修复水下终止雪橇E型设备

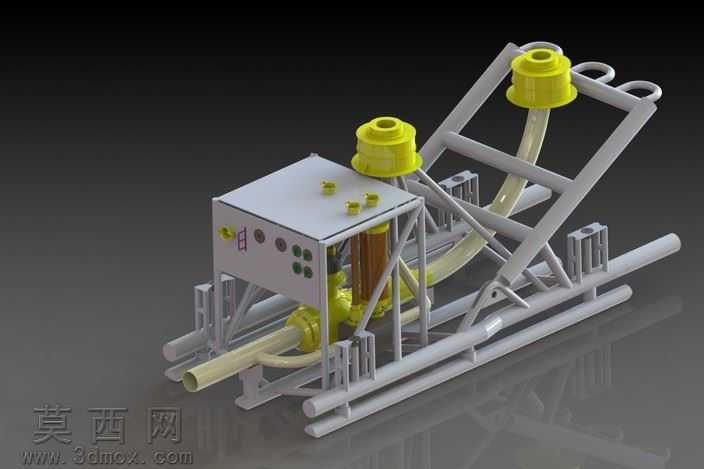

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循水下作业设备的结构设计逻辑，先完成底部雪橇式承载框架的基准建模，采用多根平行圆管作为滑行支撑基底，搭配斜向支撑型材搭建桁架式承载架，保证框架整体在水下复杂工况下的结构强度与抗形变能力，框架上预留的多组安装位通过精准的孔位对齐约束，实现上部功能模块的快速定位装配。上部功能舱采用钣金式箱体建模，箱体表面的接口、控制按钮排布均按照水下设备的操作防护要求设计，箱体边缘做圆角过渡处理避免应力集中，箱体内部预留了管路、功能元件的安装空间，通过装配约束将内部柱状功能元件、连接管路精准定位，保证内部结构的装配合理性。管路系统采用半透明柔性材质渲染，清晰展示介质输送的走向路径，两处顶部黄色接口采用醒目的工程塑料材质渲染，区分于金属框架的银灰色金属质感，不同材质的粗糙度、反光度参数经过反复调试，金属部件设置适度的环境反射模拟水下金属表面的湿润质感，黄色功能部件设置稍高的漫反射参数提升视觉辨识度，柔性管路设置轻微的半透明参数与哑光质感，还原复合软管的真实材质特性。模型的倾斜式管架结构通过角度约束精准定位，架体上的环形吊点按照吊装作业的受力点位置排布，底部伸出的对接管路预留了标准连接接口，整体结构兼顾水下拖行的滑行需求、作业时的稳定支撑需求、以及管路对接的操作便利性。设计过程中充分考虑水下作业设备的防腐需求，所有外露金属结构均采用一体化型材建模减少拼接缝隙，功能部件的防护外壳做密封式结构设计，避免水下介质侵入内部元件，整体结构无冗余设计，每个支撑结构、连接部件都对应实际作业的受力需求，既保证了设备整体的结构稳定性，也通过雪橇式的底部设计降低水下移动的阻力，适配海底不平整的作业面环境，渲染输出的效果图采用深色渐变背景突出设备主体，光影设置采用柔和的侧上方打光，清晰展现设备的结构层次与不同部件的材质差异，让整体结构的装配关系、部件形态得到直观呈现。
