水下作业ROV机械臂执行结构设计

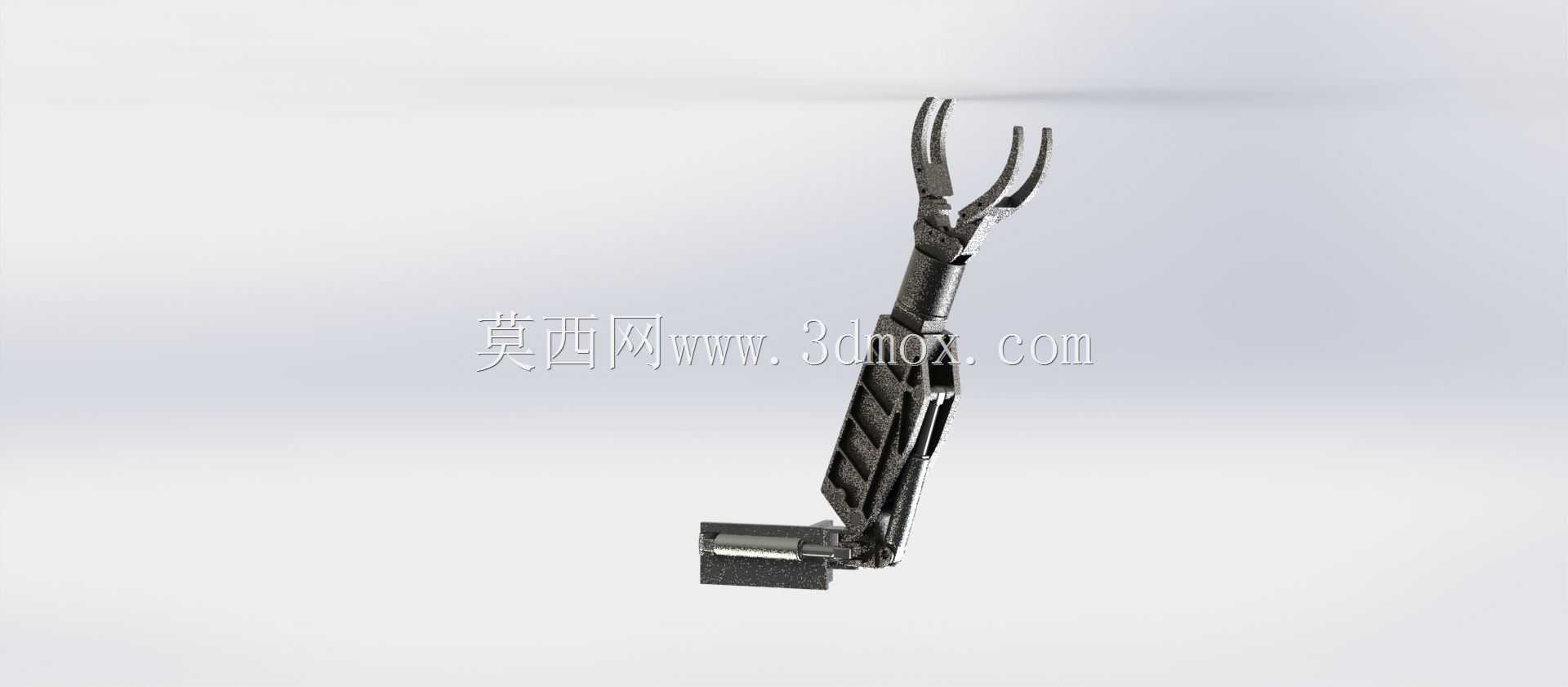

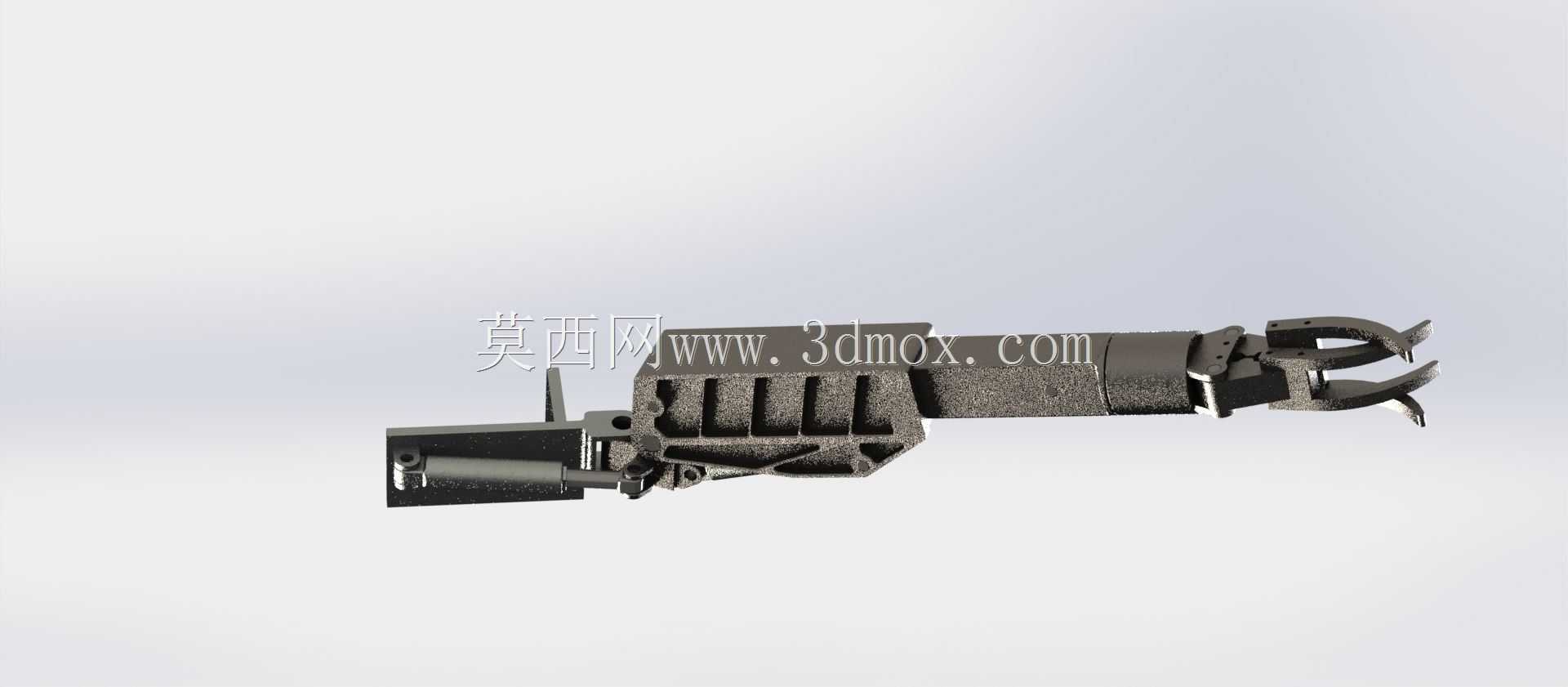

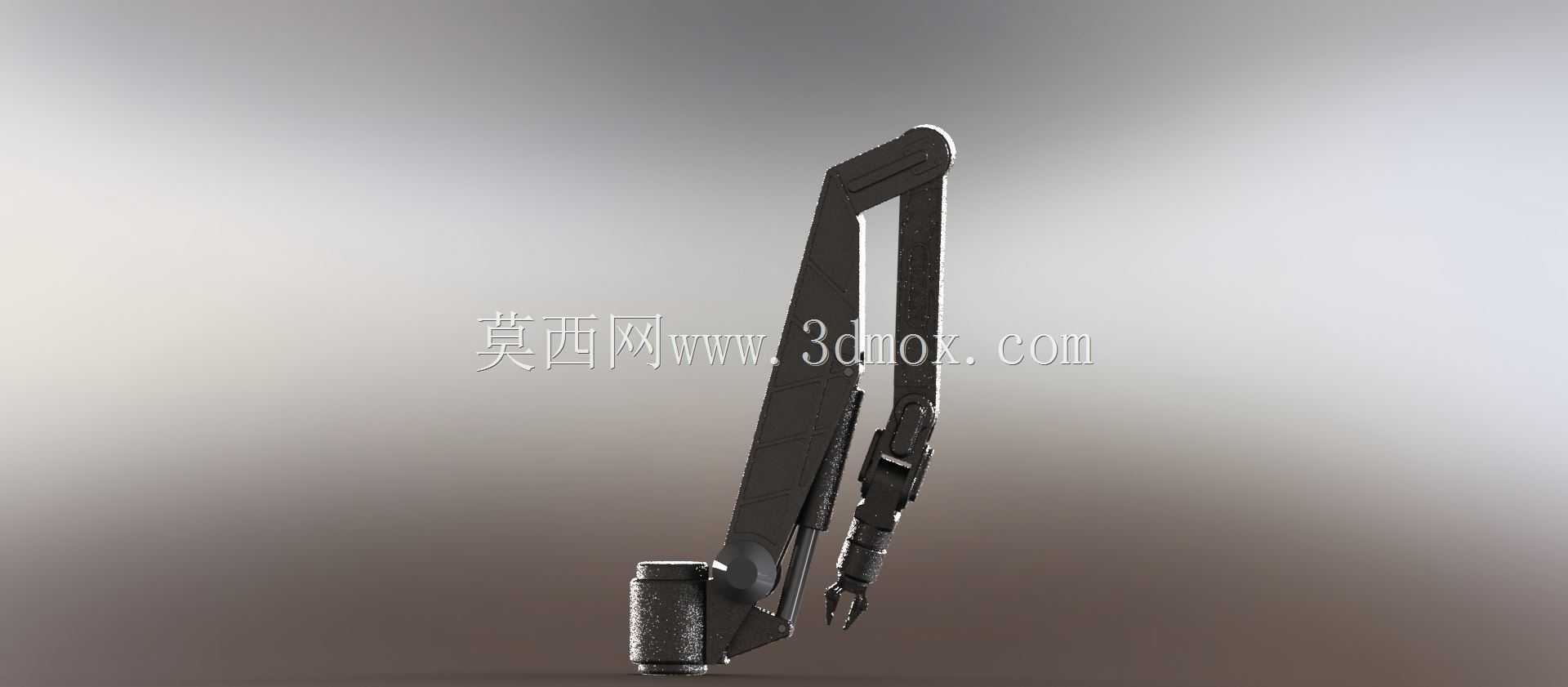

　　这套水下作业机械臂结构，主要适配中小型观察级与轻作业级ROV搭载使用，常见应用场景涵盖近海油气管道巡检、水下结构物焊缝排查、海底科考采样、水下救援异物清理、船底附着物清理等作业环节，区别于陆地工业机械臂的使用工况，整套结构在设计阶段就优先考虑了水下静压力平衡、耐腐蚀防护、水阻优化这几个核心约束条件。从功能特性来看，臂体采用多关节串联构型，末端配置夹取式执行器，可实现水下目标物的夹持、拖拽、简单拆装操作，关节处采用密封式铰接结构，可适配外接液压或者电动驱动模块的安装接口，臂体展开后作业半径可覆盖ROV本体前方1.2米至1.8米的作业范围，收拢状态下整体外轮廓不超出ROV本体搭载边界，不会对ROV的水下航行、脐带缆收放造成干涉。

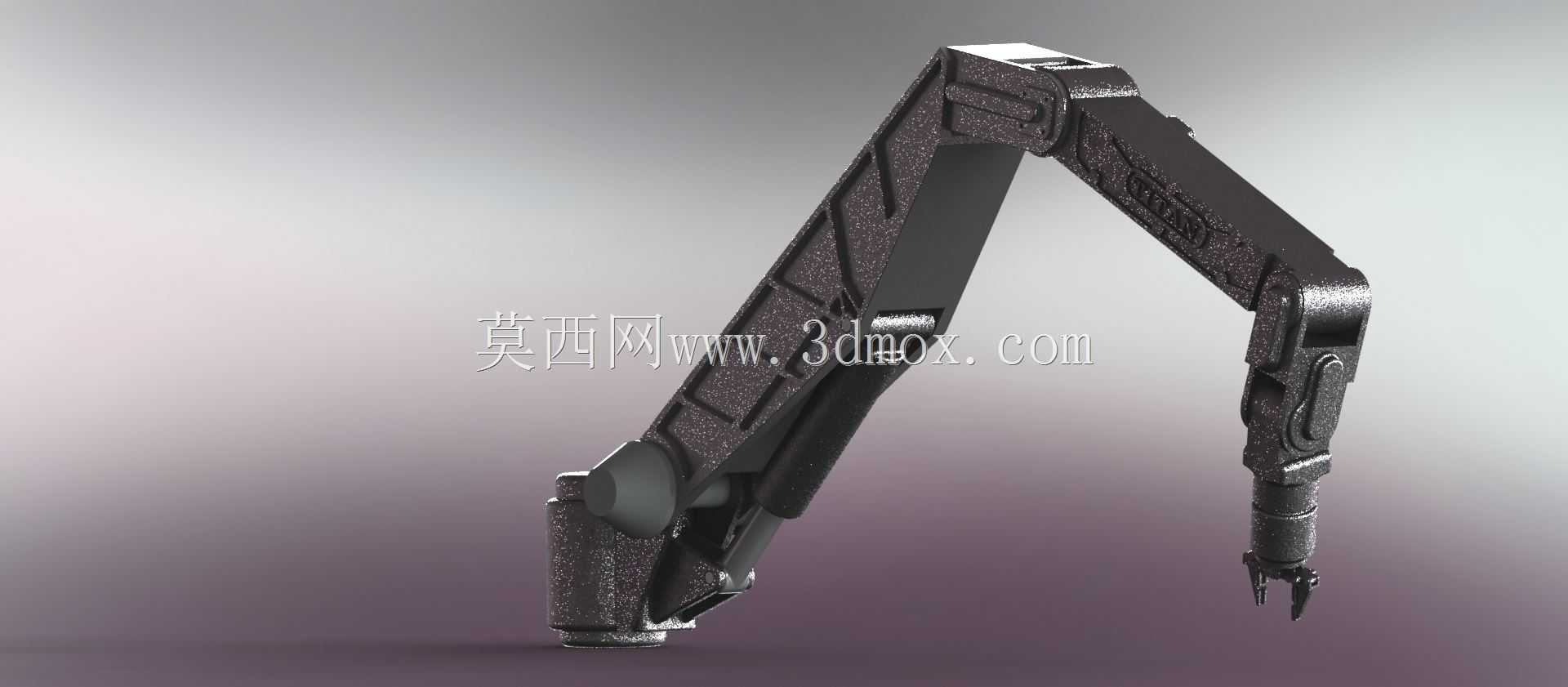

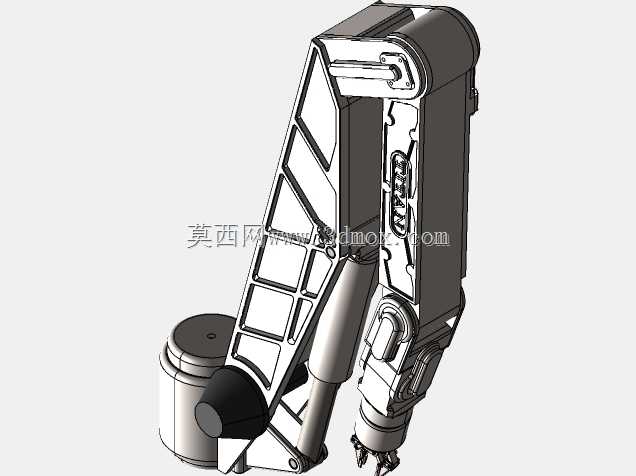

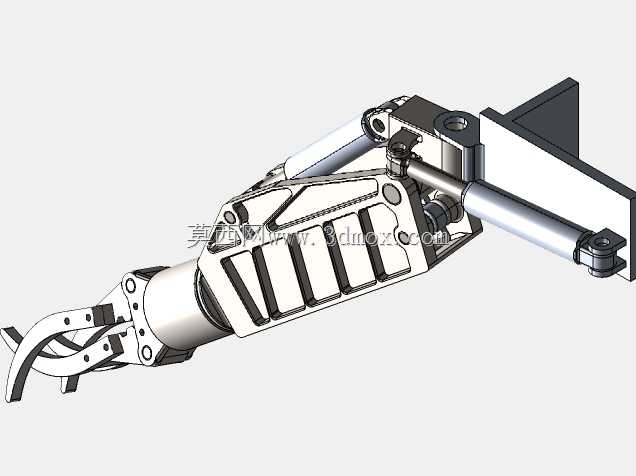

　　设计思路上，臂体主结构采用分段式箱型梁构型，相比圆管结构在相同壁厚下具备更高的抗弯截面模量，可抵消水下作业时水流冲击带来的侧向载荷，同时表面做流线型倒角处理，降低ROV行进过程中的水阻系数，减少推进器的功率损耗。关节铰接位置预留了标准的密封件安装槽，可适配O型圈+格莱圈的组合密封方案，满足300米以浅水深的静密封要求，所有外露结构件的棱边都做了R3以上的圆角处理，避免水下作业时勾挂渔网、脐带缆或者其他水下异物。末端执行器采用平行夹爪构型，夹指内侧预留了防滑齿槽安装位，可根据作业对象更换橡胶垫、硬质合金齿等不同材质的夹持垫，夹持力范围可通过驱动端的压力或者电流参数做线性调节，既可以夹持易碎的海底生物采样样本，

　　也可以夹持硬质的金属紧固件完成拆装作业。安装边界上，臂体底座采用标准法兰连接结构，法兰面预留8个均布的M8安装螺孔，可直接固定在ROV前端的搭载平台上，底座内部预留了驱动管路、线缆的穿线通道，所有穿线位置都做了密封处理，避免海水渗入臂体内部腐蚀结构件。臂体的各段长度配比经过反复优化，大臂段长度占总展开长度的60%，小臂段占30%，末端执行器占10%，这个配比可以保证在常见作业距离下，机械臂的关节受力处于最优区间，不会出现单关节载荷过大的情况，同时在臂体侧面预留了传感器安装位，可加装水下摄像头、声呐探头、照明补光灯等辅助作业配件，不需要额外打孔破坏臂体的整体密封结构。实际作业过程中，这套机械臂可配合ROV的定深、定向功能完成精准对位，

　　夹取目标物时臂体的姿态调整不会造成ROV本体出现大幅度的姿态倾斜，整体重心经过配平设计，收拢状态下臂体的重心落在ROV的中心纵轴线上，不会影响ROV的水下航行稳定性。针对水下常见的泥沙附着问题，臂体所有活动关节位置都设计了防尘挡圈结构，可阻挡海水泥沙进入铰接缝隙，减少关节磨损，延长维护周期，结构件表面可适配阳极氧化或者喷涂防腐涂层的处理工艺，满足长期海水浸泡下的防腐蚀要求。
