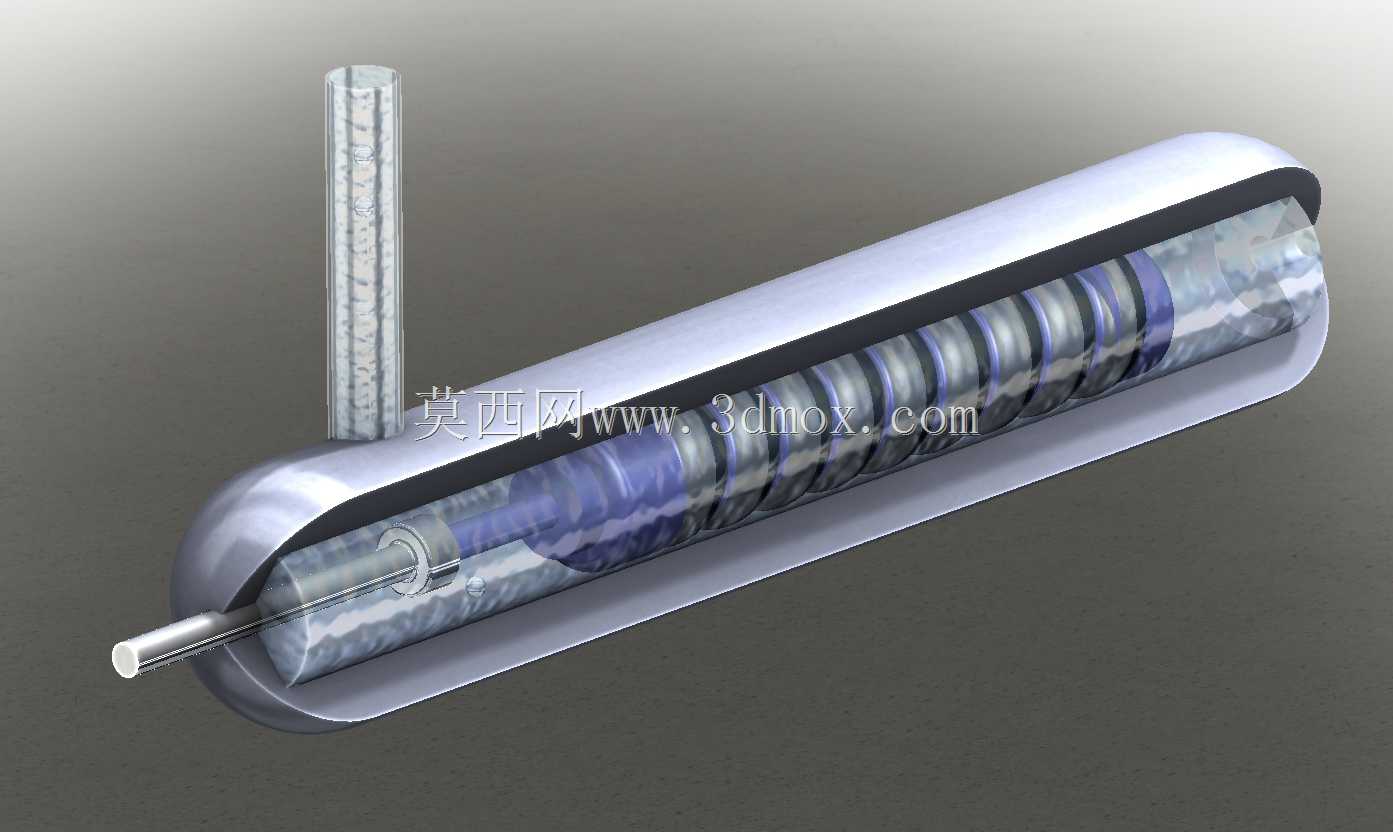

这款线性执行组件的核心传动采用螺旋副结构,配套的导向杆与输出轴采用同轴错位布局,外壳采用半剖透明展示结构,能直观呈现内部滚珠与螺旋滚道的配合状态,在做结构验证时可直接观察传动过程中滚珠的循环路径,避免传统封闭壳体无法排查内部卡滞点的问题。从实际应用场景来看,这类结构常被用在小型自动化设备的直线推料工位、水下探测设备的伸缩探测臂驱动单元、医疗检测设备的样本架平移机构中,尤其是在安装空间狭长、需要平稳低速直线输出的工况下,相比同步带传动其定位精度更稳定,相比气缸驱动不需要配套气源管路,在洁净车间、水下密闭舱体这类不便布置气路的场景中适配性更强。设计阶段首先要确认的是安装边界,组件整体为长条形圆柱外壳,端部输出轴为圆轴结构,
侧置导向杆为光轴设计,安装时需要在固定端预留与外壳外径匹配的安装孔位,侧向导杆需要配套直线轴承做滑动支撑,避免传动过程中外壳受径向力出现偏转,输出端的连接需要采用浮动接头,抵消安装面的平行度误差,防止螺旋副受额外径向载荷加剧滚道磨损。功能特性上,这款组件的螺旋滚道采用多圈循环设计,内部滚珠沿螺旋槽做循环滚动,相比滑动丝杠传动摩擦阻力降低60%以上,传动效率可达0.9以上,在低速运行时不会出现爬行现象,输出推力可通过选配不同直径的滚珠规格调整,适配不同负载的推压需求。外壳采用两端圆弧封边的结构,没有突出的安装棱角,在嵌入式安装时能更好适配狭长的安装腔,侧置的导向杆除了承担防转功能外,还可作为行程限位的安装基准,
在导向杆上配套安装槽型光电传感器,即可实现两端极限位置与原点位置的信号检测,不需要额外在设备机架上加工传感器安装位。在结构设计细节上,内部螺旋副的两端设置有缓冲挡圈,当组件运行到行程极限位置时,缓冲挡圈可吸收螺母座的冲击动能,避免刚性碰撞导致滚道压痕,输出轴与内部螺母座的连接采用卡簧定位结构,装配时不需要额外做粘接或焊接,拆解维护时只需拆下端部端盖即可更换磨损的滚珠或密封件,后期维护成本更低。需要注意的是,这类螺旋传动组件在垂直安装使用时,需要配套自锁装置或制动电机,避免停机后负载自重导致组件下滑,水平安装时要保证导向杆与输出轴的平行度公差控制在0.1mm/m以内,否则会大幅增加运行阻力,缩短组件使用寿命。从建模逻辑来看,
做这类结构的三维设计时,首先要确定螺旋副的导程与额定动载荷,根据所需的运行速度与推力计算丝杠的直径与滚道曲率,再根据行程长度确定外壳的总长,预留两端轴承的安装空间,侧向导杆的直径需要根据所受的扭转力矩计算,避免防转刚度不足导致运行过程中出现转角偏差,透明外壳部分在建模时可单独设置为透明材质,用于做结构展示与装配培训,实际生产时可根据使用工况选择金属外壳或工程塑料外壳,在腐蚀性环境中使用时可选用304不锈钢材质的外壳与丝杠,配合聚四氟乙烯密封件,满足水下或酸碱环境的使用需求。
