框架式增压集成装置三维结构设计

　　这套框架集成式增压装置的结构设计，核心围绕现场流体压力补能的实际作业需求展开，在油气井场辅助作业、小型工业流体输送、移动式压力测试场景中，这类集成结构的应用十分普遍。不同于零散摆放的增压单元，框架式的集成设计首先解决了现场转运、临时布设的痛点，整套装置所有功能部件都整合在统一的方管焊接框架内，不需要额外做现场安装基础，转运时直接通过框架的吊装点位就能完成整体移位，到作业现场后仅需连接进出管路即可投入使用，大幅压缩现场准备的时间成本。

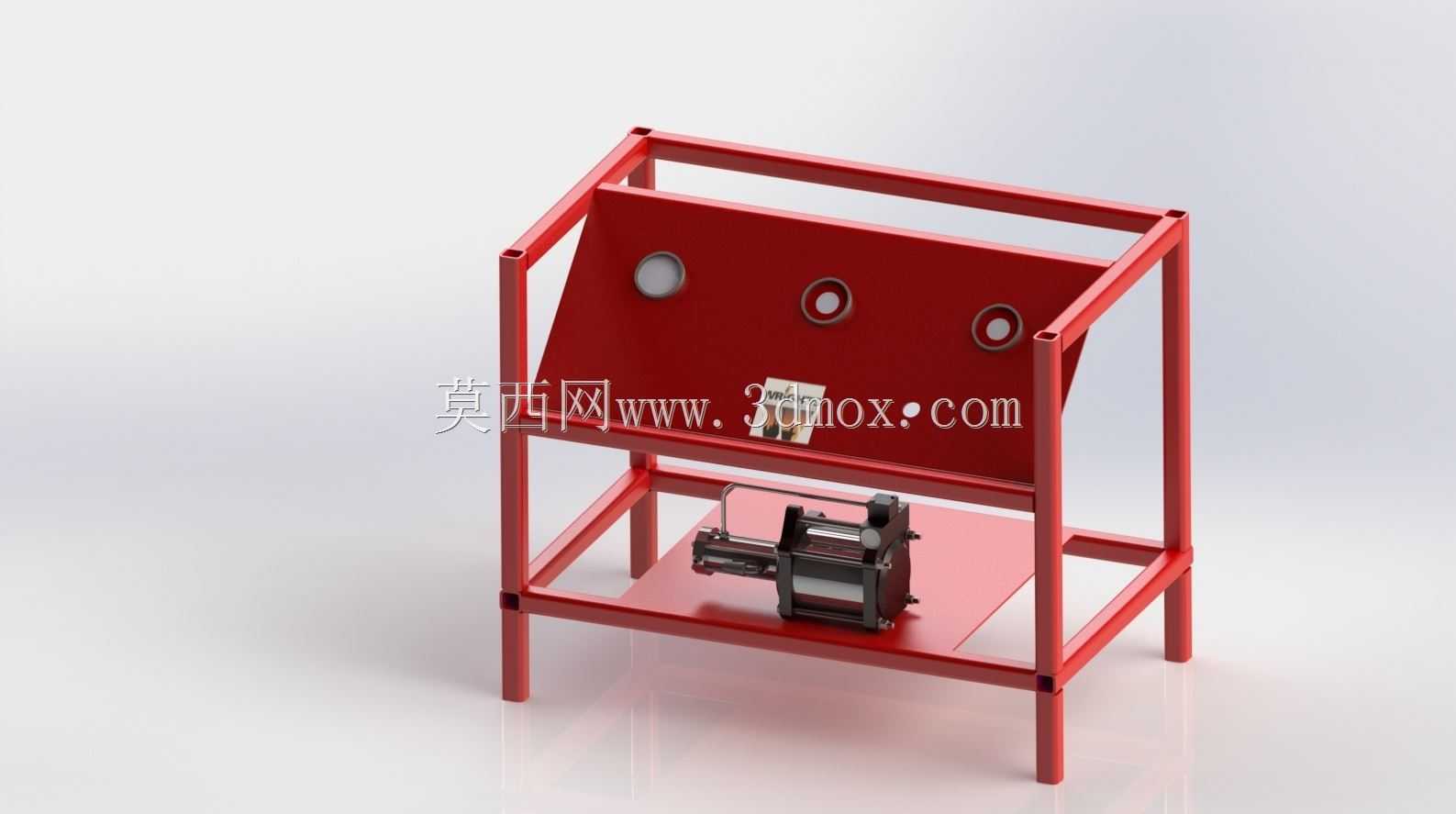

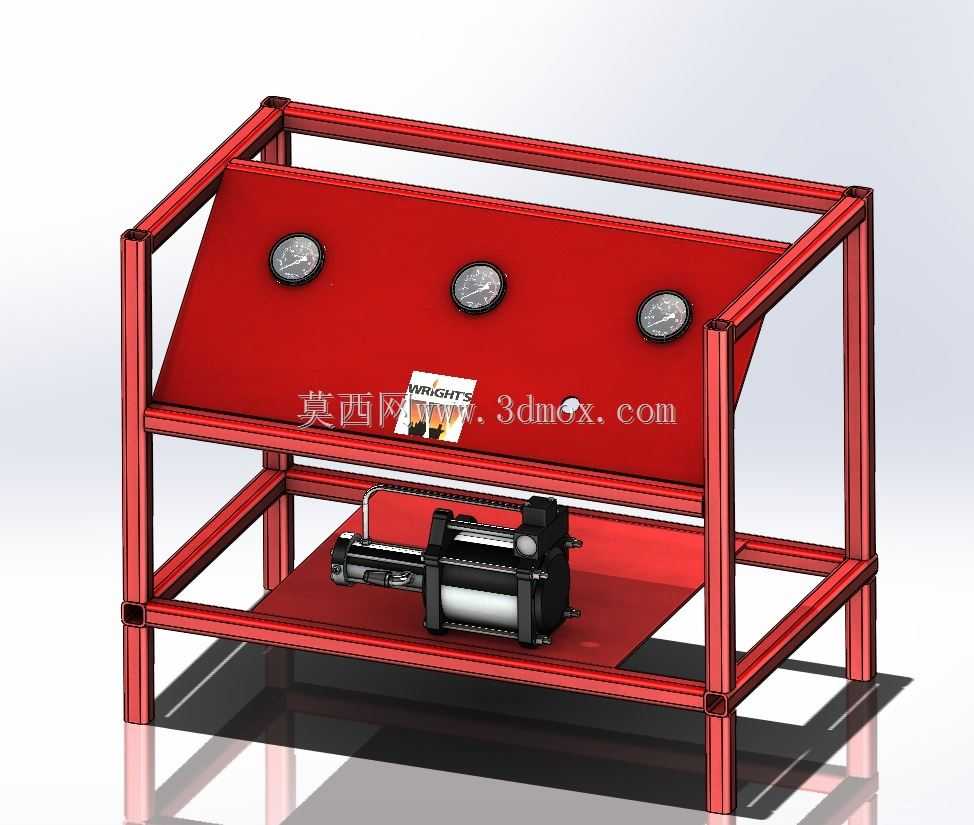

　　从功能布局来看，框架采用分层式结构设计，上层倾斜布置的操作面板预留了三个仪表安装接口，分别对应进气压力监测、输出压力监测、调压控制的功能点位，倾斜角度经过人机工程校核，作业人员站立操作时不需要过度俯身或者抬手就能清晰读取仪表数值、完成调压操作，避免长期操作的疲劳感。下层的水平安装托板用来固定增压核心单元，托板上预留了对应泵体安装脚的螺栓孔位，安装时可以通过调整垫片微调泵体的水平度，保证泵体运行时的同轴度要求，减少运行振动带来的密封件磨损问题。

　　框架主体采用标准方形钢管焊接成型，管材选型兼顾结构强度与整体重量控制，四根竖直支腿作为主要承力结构，上下两层的水平方管形成两个闭合的承力框，中间的斜向支撑板既作为操作面板的安装基体，也起到了框架侧面斜撑的作用，提升整体框架的抗扭刚度，避免转运吊装过程中框架出现形变，导致内部管路对接错位、泵体安装精度偏移的问题。支腿底部预留了脚垫安装位，可以根据现场地面情况选配防滑橡胶脚垫或者可调支撑脚，在不平整的作业现场也能快速调平整套装置，保证泵体运行时的稳定性。

　　增压核心单元采用气驱式增压结构，不需要额外接入电力驱动，在野外无供电的作业场景下也能通过现场气源直接驱动工作，适配野外作业的复杂供电条件。泵体的进出管路沿框架内侧的方管排布，通过管卡固定在框架杆件上，避免管路外露在转运过程中被磕碰损坏，同时管路走向预留了足够的弯曲半径，减少流体输送过程中的沿程压力损失，也方便后期维护时拆卸更换密封件。操作面板上除了仪表接口，还预留了控制阀门的安装位，所有操作控件都集中在面板正面，作业时不需要绕到装置侧面就能完成全部操作流程，降低误操作的概率。

　　从安装边界尺寸来看，整套框架的宽度控制在常规通道的通行尺寸范围内，可以直接通过标准宽度的车间门、井场通道，不需要额外拆卸部件就能完成场内转运。框架的高度设计兼顾操作便利性与转运稳定性，整体重心落在下层泵体安装位置，吊装或者短途推移时不会出现重心偏移侧翻的问题。上层操作面板与下层泵体之间预留了足够的维护空间，日常检查泵体密封、更换易损件时不需要拆卸框架结构，直接从框架正面就能完成维护操作，降低后期运维的难度。

　　在细节设计上，框架的所有焊接点位都做了打磨处理，避免尖锐边角划伤作业人员，表面采用喷涂防锈处理，适配野外潮湿、有腐蚀性介质的作业环境，延长框架的使用寿命。泵体与安装托板之间加装了减震垫，吸收泵体运行时产生的振动，避免振动传递到框架上引发仪表指针抖动、管路连接松动的问题。框架后侧预留了管路汇总的穿板接口，所有进出管路都通过后侧的统一接口对接外部管线，现场布设时管线排布整齐，不会出现管线缠绕、误碰管路接头的问题。

　　这类集成式增压结构的设计思路，本质是把零散的增压功能部件做模块化整合，在保证增压功能稳定实现的前提下，最大化提升装置的环境适配性与使用便捷性，不管是固定工位的压力补能，还是临时作业点的移动增压需求，这套结构都能很好地适配，不需要针对不同场景做额外的结构改造。
