海洋勘探用地震炮结构部署装置

　　这套结构部署装置主要服务于海洋地质勘探领域的地震波激发作业，是海洋油气勘探、海底地质构造探查作业中配套震源设备的承载与安装载体，核心作用是为地震炮激发单元提供稳定的安装基准，同时规整配套的气路、控制线路排布，保障震源在水下拖曳作业过程中结构姿态稳定，激发点位精度符合勘探作业的布设要求。从实际作业场景来看，该装置通常搭载于海洋勘探船的拖曳作业系统中，随勘探船沿预设测线行进，在指定点位完成地震波激发，配套的检波器阵列接收地层反射波信号，以此反演海底地层的构造分布，为油气资源勘探、海底地质灾害排查提供基础数据支撑。

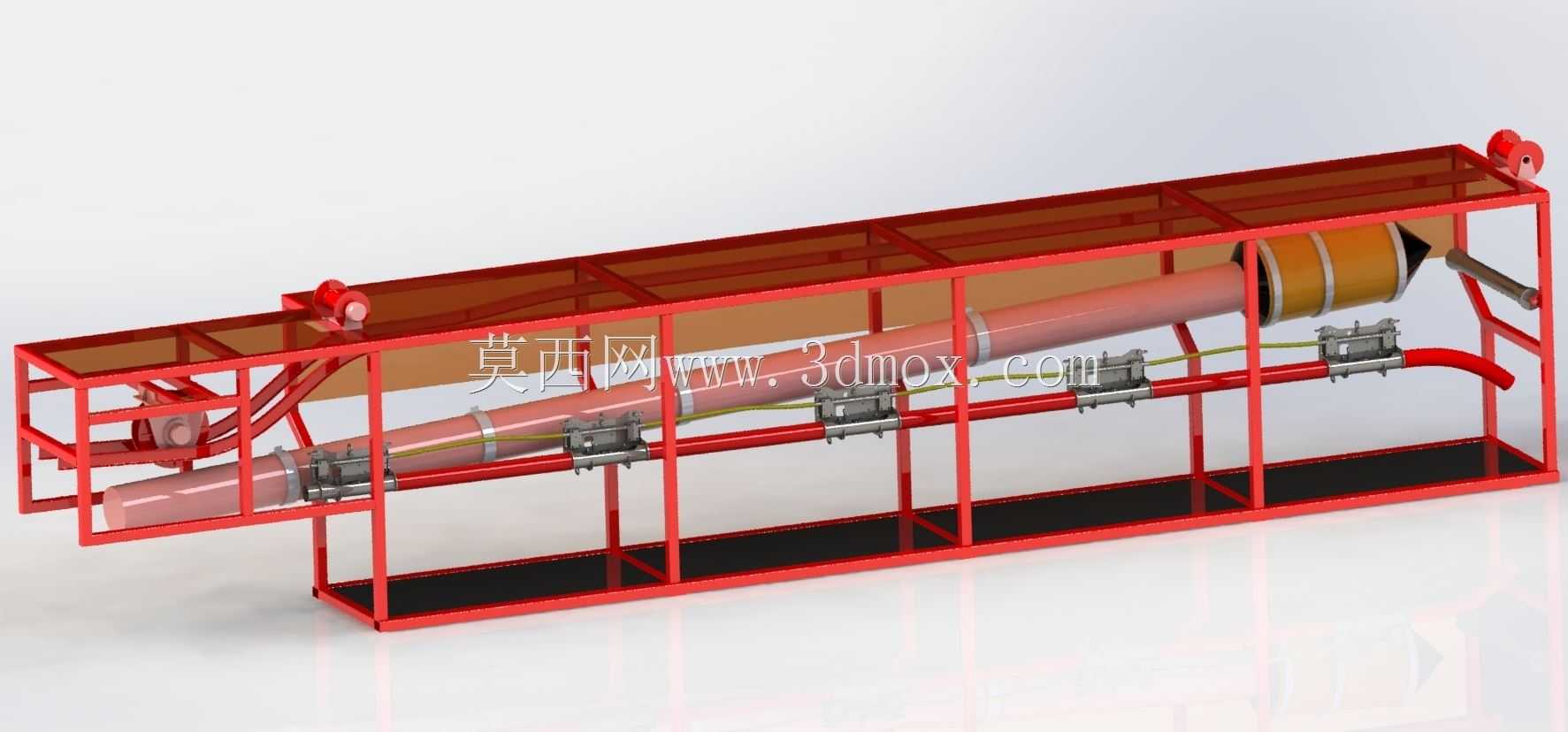

　　从功能特性上看，整套装置采用框架式承载结构，外围红色型材焊接形成的矩形防护框架，既作为内部震源发射管的安装承载基体，也能在拖曳、收放作业过程中抵御水流冲击、磕碰外力，避免内部核心的震源激发单元受外力损伤。框架内部沿长度方向布设的长筒形构件为地震炮的高压气室激发段，沿筒体轴向等距分布的多个卡箍式固定座，将激发筒体牢牢锁定在框架中心轴线上，避免拖曳过程中水流扰动导致筒体移位，保障激发方向始终与预设测线方向保持一致。筒体端部的橙色段为气路连接与泄压模块，配套的红色管路沿框架内侧走线排布，通过管卡固定在框架横梁上，既避免管路在水流冲击下发生晃动磨损，也能让高压气路的走线路径最短，减少气压传输过程中的压力损失，保障激发瞬间的气压输出稳定性。框架两端设置的红色吊耳结构，用于和拖曳缆绳、收放吊具连接，吊耳的焊接位置经过重心配平计算，确保装置被吊放、拖曳过程中保持水平姿态，不会发生倾斜偏转。

　　从设计思路层面，整套结构优先考虑海洋作业环境的耐腐蚀性与结构可靠性，框架型材选用适合海洋环境的防腐处理材质，所有焊接位置做圆滑过渡处理，减少应力集中点，避免长期受交变水流冲击出现焊缝开裂问题。固定卡箍的位置排布经过受力仿真校核，每个卡箍的夹持力根据筒体不同段的重量分布做差异化设置，既保证筒体不会发生轴向窜动，也不会因为夹持力过大导致筒体局部变形，影响内部高压气室的密封性能。框架底部设置的整段黑色承托板，一方面为内部构件提供底部防护，避免装置放置在甲板、接触海底障碍物时刮碰筒体下部，另一方面也能在拖曳过程中起到一定的导流作用，减少水流紊流对装置姿态的干扰。框架顶部设置的半透明防护盖板，既可以观察内部管路、构件的连接状态，也能阻挡上部飘落的杂物落入框架内部，避免作业过程中杂物卡滞活动部件。

　　从安装边界与尺寸适配角度，整套装置的长度方向尺寸适配勘探船尾部拖曳架的挂点间距，宽度尺寸控制在常规作业吊具的开合夹持范围内，整体重量匹配勘探船配套吊机的额定起吊载荷，不需要额外改造现有船载作业设备即可完成挂载。装置的整体重心位于框架几何中心偏下位置，配合底部承托板的配重作用，在水下拖曳时不会发生侧翻、抬头或栽头的姿态异常，拖曳航速适配常规海洋地震勘探的3-5节作业航速区间，在该航速下框架结构的形变量控制在设计允许范围内，不会导致激发筒体的轴线偏移超过勘探精度要求的阈值。所有管路的连接接头都设置在框架端部的易操作位置，日常检修、更换密封件时不需要拆解整体框架，只需要在端部即可完成气路的拆装作业，大幅减少海上作业的维护时间。端部的泄压模块预留了足够的安全泄压空间，泄压方向朝向框架外侧，避免激发泄压时的高速气流冲击框架本身或相邻的拖曳设备。
