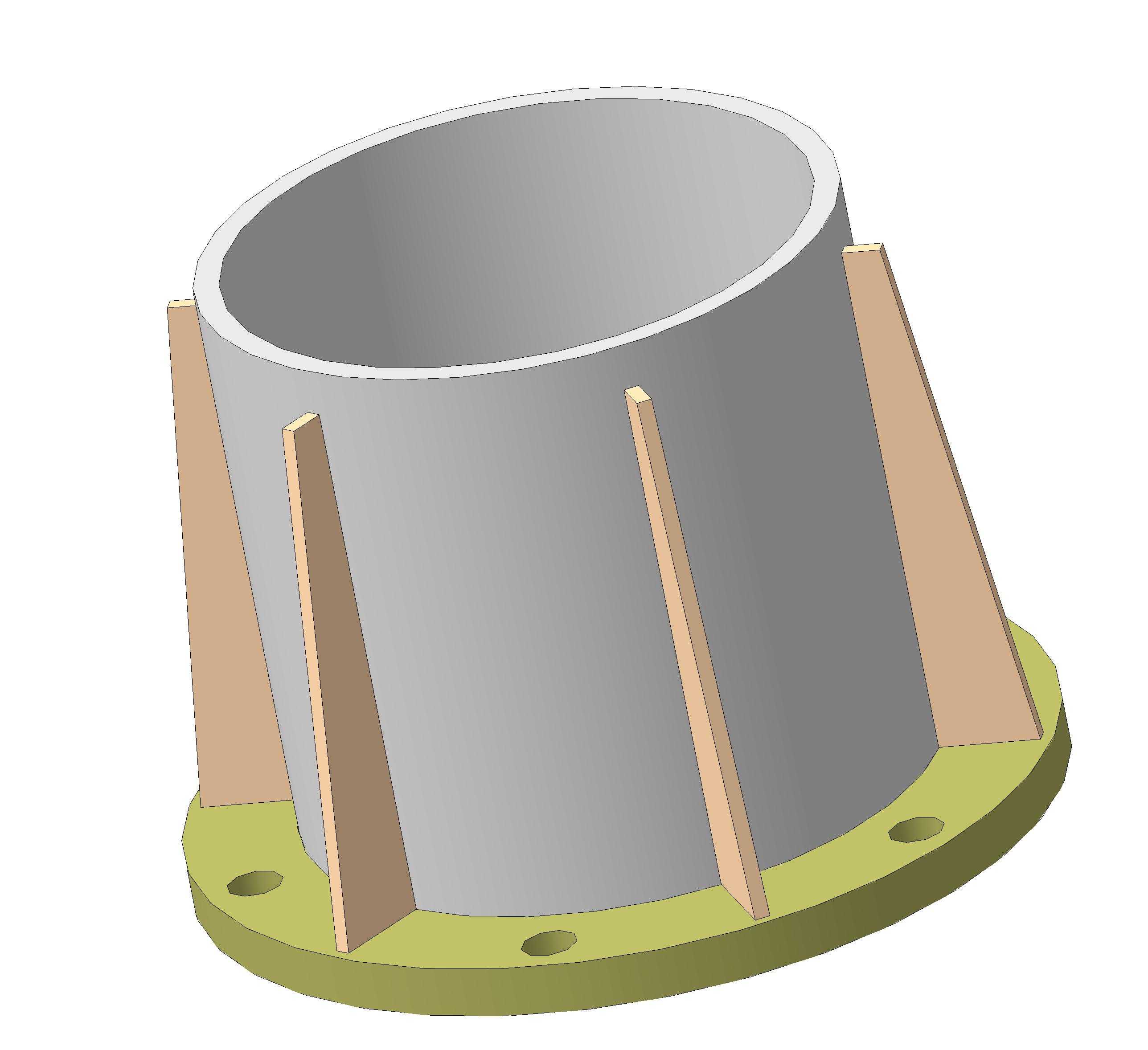

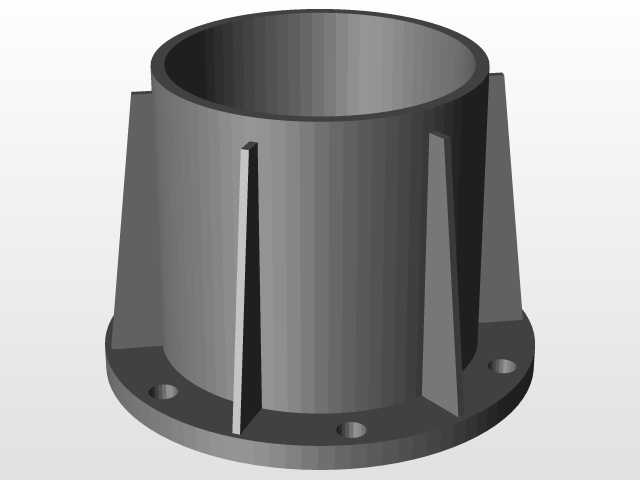

在齿轮加工车间的铣齿工序段,这类带加强筋的锥形安装座是批量工件堆叠装夹的核心承载部件,主要适配中小规格盘类、套类齿轮坯的叠装加工场景,解决单工位单次装夹工件数量少、换料频次高的生产痛点。从结构设计逻辑来看,主体采用上小下大的锥形筒体结构,而非等径直筒,一方面是为了适配不同内径规格的齿轮坯内孔定位,锥面具备自定心导向作用,工件吊装落位时无需反复校准同轴度,能顺着锥面自然滑至基准位置;另一方面锥形结构的刚性分布更合理,下部靠近安装法兰的位置直径更大,能承受更大的铣削径向切削力,避免筒体根部出现应力集中断裂的问题。底部的环形法兰盘上均匀分布安装孔,孔位按照铣齿机工作台的T型槽间距做匹配设计,安装时通过T型螺栓直接固定在工作台回转中心位置,法兰与筒体连接的根部做了R角过渡处理,减少铣削振动带来的焊缝疲劳开裂风险,若为铸件结构则该位置做加厚处理,避免铸造缩孔缺陷影响结构强度。筒体外侧均匀分布的多块梯形加强筋,沿筒体母线方向垂直焊接在筒体外壁与法兰上端面之间,筋板的厚度根据承载工件的总重量做匹配,筋板的高度覆盖筒体下部三分之二的区域,既不会因为筋板过高干涉工件吊装,又能有效提升筒体的抗扭、抗弯刚性,避免叠装多层工件后筒体出现偏摆,影响齿轮的齿向加工精度。实际使用时,齿轮坯顺着筒体锥面依次叠放,相邻工件之间可垫薄铜片避免磕碰齿坯端面,叠装高度不超过筒体上端面,防止最上层工件定位失准,筒体的内孔为中空结构,可容纳吊装拉杆穿过,从底部法兰位置锁紧叠装的整摞工件,相比传统的单工件卡盘装夹,该结构能将单次装夹的工件数量提升4-6倍,大幅减少铣齿机的停机换料时间,尤其适配模数小于6、外径在200mm以内的齿轮批量加工场景。设计过程中需要重点校核两个边界尺寸,一是法兰的安装孔中心距必须与对应型号铣齿机的工作台槽位完全匹配,保证安装后筒体中心与工作台回转中心重合度控制在0.02mm以内;二是锥面的锥度不宜过大,控制在1:20到1:15之间,既保证自定心效果,又避免工件卡死在锥面上难以拆卸,同时锥面的表面粗糙度控制在Ra3.2以内,减少工件落位时的摩擦阻力,也避免刮伤齿轮坯的内孔定位面。筋板的分布数量根据筒体直径确定,通常为6到8块均匀分布,保证各个方向的刚性一致,避免铣削过程中因刚性不均出现振纹,影响齿轮的加工表面质量。
