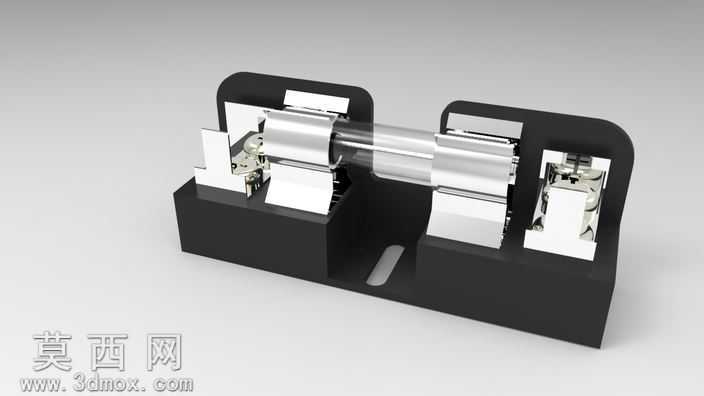

带透明熔丝的卡扣式保险丝座三维设计

本作品为电路保护场景使用的保险丝座三维建模成果，建模过程以实际工业使用的保险丝座实物为参考基准，首先梳理产品的核心功能结构：整体分为绝缘底座、两端导电夹持端子、中部透明熔丝容纳腔三个核心模块。建模初期先绘制底座的二维轮廓草图，通过拉伸命令生成绝缘基座的主体结构，基座两侧设计有对称的卡扣安装位，可适配标准导轨或面板卡装需求，基座中部预留熔丝安装的下沉槽位，槽体边缘做圆角过渡处理，避免安装熔丝时划伤操作人员或破坏熔丝绝缘层。两端的导电夹持端子采用钣金类建模逻辑，先绘制端子的折弯轮廓线，通过凸台拉伸生成端子基体，再对夹持接触位置做内凹弧面处理，弧面尺寸与标准玻璃管保险丝的金属端帽外径匹配，保证夹持力度稳定，不会出现接触不良或熔丝松脱的问题，端子尾部预留接线位，可适配导线压接或螺丝锁付两种接线方式。中部的熔丝部分采用透明材质渲染，还原玻璃管保险丝的视觉效果，熔丝内部的熔断体做细圆柱结构，直观展示过流熔断的核心部件位置。材质分配阶段，绝缘基座选用黑色阻燃工程塑料材质，调整材质的粗糙度参数模拟哑光注塑表面质感，导电端子选用锡磷青铜镀镍材质，添加轻微金属反光效果还原五金冲压件的表面特征，熔丝外管设置高透明度、低粗糙度的玻璃材质参数，内部熔断体选用金属银材质，清晰区分各部件的材质差异。渲染阶段采用纯色蓝色背景，布置柔和的侧上方主光源搭配底部补光，避免金属端子出现过曝反光，同时清晰展示底座的卡扣结构、端子的夹持形态、熔丝的安装位置，整体模型严格遵循实际产品的装配逻辑，各部件之间无干涉问题，可直接用于电气装配演示、产品结构教学或3D打印验证场景，建模过程中对安装卡扣的弹性间隙、端子夹持的开合行程都做了参数化预留，可根据不同规格的保险丝尺寸快速调整模型参数，适配多种电流等级的电路保护安装需求。
