机械设备用斜置式双孔连接夹座结构

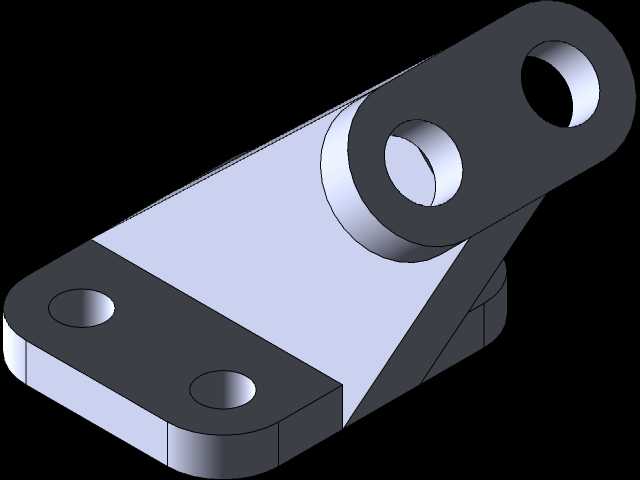

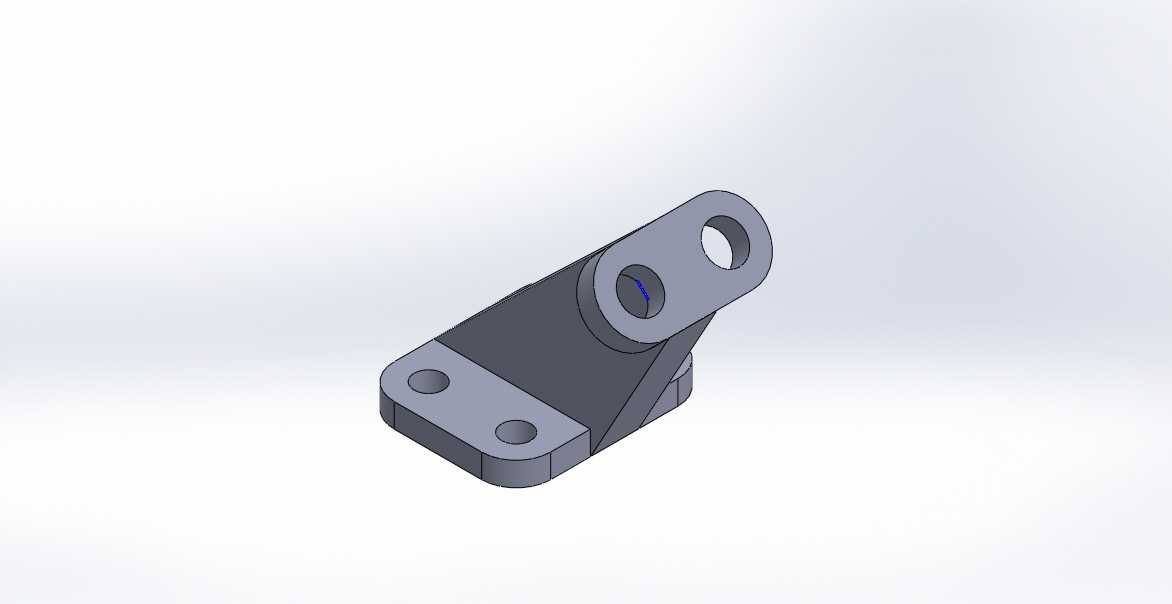

　　这款夹座属于机械设备中常用的刚性连接支撑构件，主要应用在需要实现两个部件呈固定角度铰接或支撑的装配场景中，常见于自动化输送线的侧边挡料机构、小型工装夹具的角度调节基座、非标设备的悬臂支撑点位等位置，能够为被连接件提供稳定的安装基准，同时承受设备运行过程中产生的径向载荷与小幅倾覆力矩。从结构设计来看，夹座整体采用一体化成型思路，底部为带两个沉头安装孔的矩形法兰基座，安装孔的间距经过适配常规工业铝型材及钢板安装面的孔位设计，沉孔结构可让内六角螺栓安装后头部完全埋入座体表面，不会突出干涉其他部件的装配，基座底部做了微小的平面度公差要求，安装时能够与安装基面完全贴合，避免因接触面间隙导致的支撑刚性不足问题。

　　上部的斜置支耳与底部基座呈固定倾斜角度，支耳上开设的两个同轴通孔用于穿装铰接销轴或连接螺栓，孔的内壁做了适配销轴配合的公差设计，既保证销轴穿装后无明显旷量，又不会因过盈配合导致装配难度提升，支耳与基座的连接位置设置了三角形加强筋结构，筋板的厚度根据常规工况下的受力仿真结果确定，能够有效抵消支耳受载时对接位置产生的应力集中，避免长期受载后出现根部断裂的问题。在实际选型应用时，需要重点关注夹座的安装边界尺寸，底部法兰的长宽尺寸决定了安装面需要预留的最小空间，上部支耳的倾斜角度直接决定被连接件的安装朝向，两个安装孔的中心距要与被连接件的铰接耳片间距匹配，避免出现装配错位。设计过程中对所有棱边都做了小圆角处理，既可以消除加工产生的锐边毛刺，

　　避免装配时划伤操作人员，也能减少热处理或受力时的棱边应力集中问题，座体的整体壁厚均匀，不会出现铸造或加工过程中因壁厚差过大导致的变形问题，能够适配常规的表面发黑、镀锌等防锈处理工艺，满足不同工况下的防腐蚀使用需求。这类夹座在设备中通常不承担主动运动功能，属于静态支撑类连接件，选型时需要根据实际承载的载荷大小核对支耳孔的剪切强度与筋板的抗弯强度，确保设备长期运行过程中不会出现结构变形或失效。
