120度折弯角连接支架结构设计

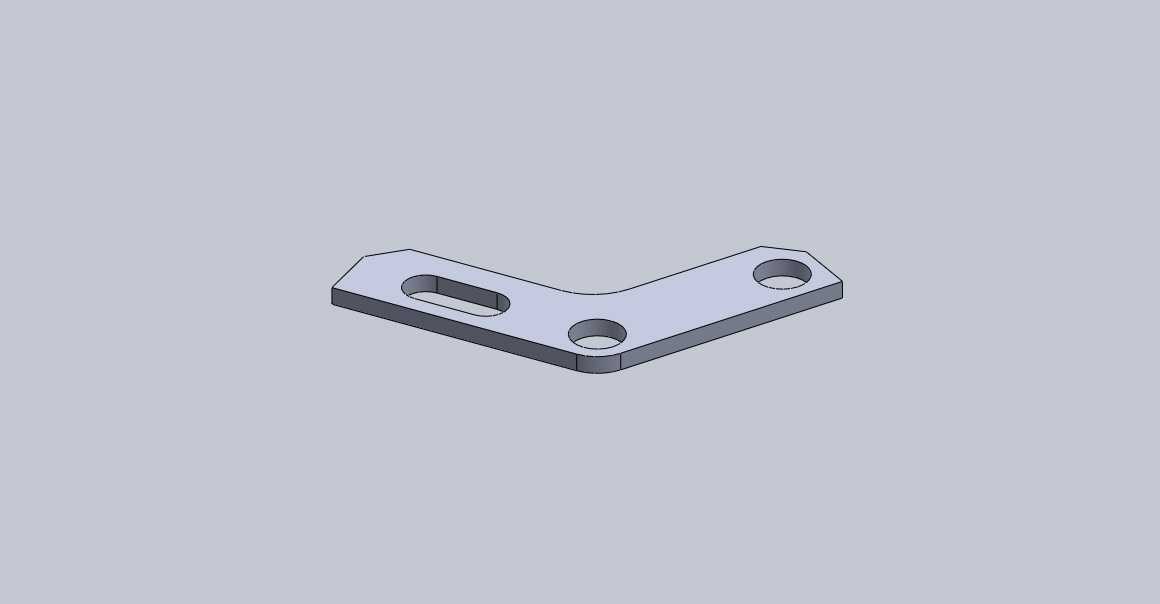

　　这款120度角折弯支架，在轻工装配、非标自动化线体辅件、小型设备机架加固场景中十分常见，日常做设备改型、工装搭构时经常会用到这类非直角的连接构件，相比标准90度角码，它能适配存在倾角的型材对接需求，避免额外拼接垫块带来的装配累积误差。从结构功能来看，支架主体采用等厚板材冷压折弯成型，整体弯折角度设定为120度，两个平直的安装臂分别承担不同方向的连接载荷，其中一侧臂开设长圆形腰型孔，安装时可根据实际对位偏差调整固定位置，抵消型材下料、机架焊接带来的位置度误差，降低现场配做孔位的工作量；另一侧臂开设两个等径圆孔，用于穿装螺栓实现定位锁紧，保证连接后不会出现相对滑移，两个安装面的平面度在设计时做了公差约束，避免锁紧后出现支架翘曲、

　　连接面贴合不严的问题。设计过程中优先考虑了安装边界的适配性，支架整体外轮廓做了圆角过渡，没有尖锐的冲切毛边棱角，既避免安装时划伤操作人员，也能减少应力集中导致的折弯处开裂风险，板材厚度的选型匹配常规M6、M8规格的紧固件，适配市面上常用的工业铝型材、方管机架的连接尺寸，不需要额外定制异型紧固件。实际使用时，这类角支架通常用于两个呈120度夹角的构件之间的加固连接，比如倾斜布置的料道侧边支撑、设备防护栏的斜向衔接处、小型工作台的斜撑加固位，既可以承受两个方向的拉压载荷，也能抵抗一定的侧向扭转力，相比焊接固定的角撑，采用这种冲压成型的支架做螺栓连接，后续设备拆解、改型调整时更加便捷，不需要做焊疤打磨、二次补漆的工序。

　　建模阶段对折弯内R角做了匹配板材厚度的合理设定，避免折弯时出现外侧材料拉裂、内侧起皱的工艺问题，所有孔位的边距都预留了足够的紧固件安装空间，保证螺栓、螺母可以顺利放入锁紧，不会出现孔位离折弯边过近导致扳手无法操作的问题，腰型孔的长度方向顺着安装臂的延伸方向设置，调整行程可以覆盖常规现场安装的对位偏差范围，不需要额外扩孔就能完成装配。
