工业设备用带加强筋安装式锚座结构

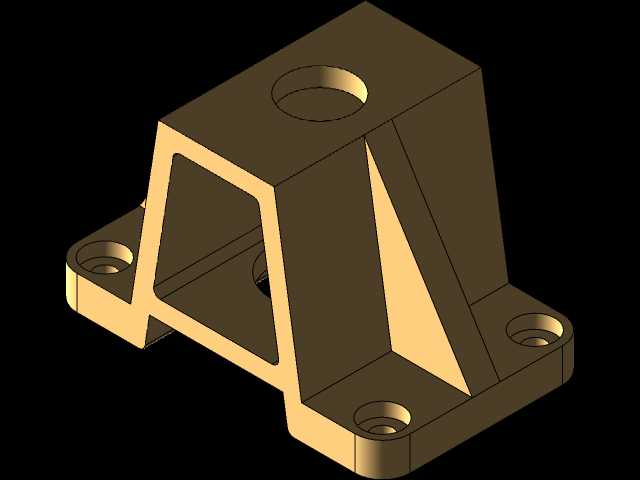

　　这类锚座多应用在重载工业设备的机架连接、工装夹具定位、输送线侧边附件挂载场景中，核心作用是为相邻构件提供稳定的铰接或固定支撑基点，抵消设备运行过程中产生的侧向弯矩与轴向拉力，避免连接部位出现应力集中导致的结构变形。从结构设计来看，主体采用立式支撑臂搭配底部双侧安装耳的布局，支撑臂内部做了中空减重处理，同时在支撑臂与底部安装耳的衔接位置设置了三角形加强筋，筋板厚度与支撑臂侧壁保持一致，既能够减少整体材料用量，又可以保证支撑臂在承受径向载荷时不会出现根部断裂的问题。支撑臂顶端开设的同轴通孔用于穿装连接销轴或锁紧螺栓，孔位边缘做了倒角处理，方便装配时销轴快速导入，也能避免应力集中在孔口边缘产生裂纹。底部的两个安装耳上分别开设了沉头安装孔，

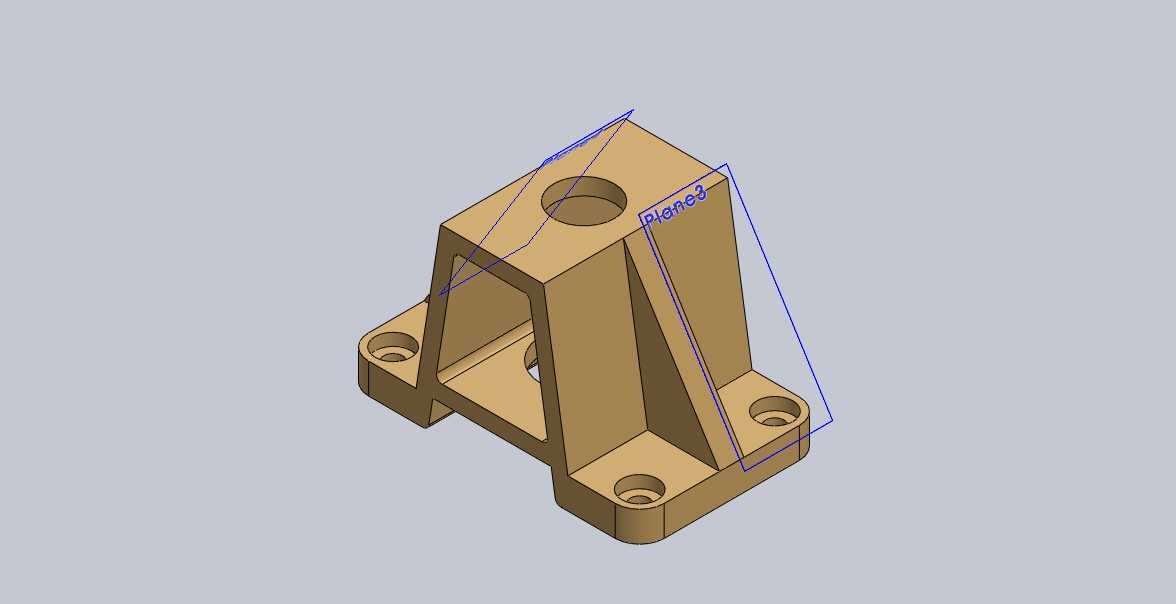

　　安装时螺栓可以完全沉入沉孔内，不会突出安装面影响其他构件的平面贴合，安装耳的底面做了铣平处理，保证与安装基面接触时的平面度，减少装配后的间隙晃动。建模过程中首先确定底部安装面的基准平面，以两个安装孔的中心距作为安装边界的核心尺寸，向上拉伸得到支撑臂的主体轮廓，之后切除内部中空区域，再绘制加强筋的草图轮廓拉伸成型，最后对所有锐边做倒圆角处理，避免加工和装配过程中出现锐边割手的问题，也能减少热处理过程中的应力集中点。实际选型使用时，需要先确认安装基面的平面度公差在0.1mm以内，安装螺栓的强度等级不低于8.8级，穿装销轴后要在销轴端部加装开口销防松，避免设备长时间运行后销轴脱出。支撑臂的侧面预留的基准平面可以用于安装到位后的位置检测，

　　方便运维人员快速排查连接部位是否出现位移。这类结构的设计重点在于平衡承重能力与自身重量，加强筋的布置角度经过受力仿真验证，能够将支撑臂承受的载荷均匀传递到底部的两个安装耳上，再通过安装螺栓分散到设备机架上，不会出现局部载荷过大的问题。中空的内部结构也可以在部分场景中作为走线通道使用，让设备的线缆从支撑臂内部穿过，避免线缆外露被运行中的构件剐蹭破损。
