工业设备用V形定位支撑垫片结构设计

　　在工装夹具定位、轴类零件装夹、重载设备支撑调平的实际工况中，V形垫片是解决异形接触面贴合、补偿装配间隙、分散局部压应力的常用基础零件，不同于平垫片只能适配平面接触场景，这类V形结构的垫片可以同时适配圆柱面、V形槽面的接触需求，在机床夹具装夹作业里，常配合V形块使用，垫在工件与定位块之间，补偿毛坯件的尺寸公差，避免装夹时工件出现翘曲、虚定位的问题，在重型输送线的辊筒安装工位，这类垫片也可以垫在辊筒轴承座与安装机架之间，调整辊筒的水平度，抵消机架焊接带来的安装面形变误差。

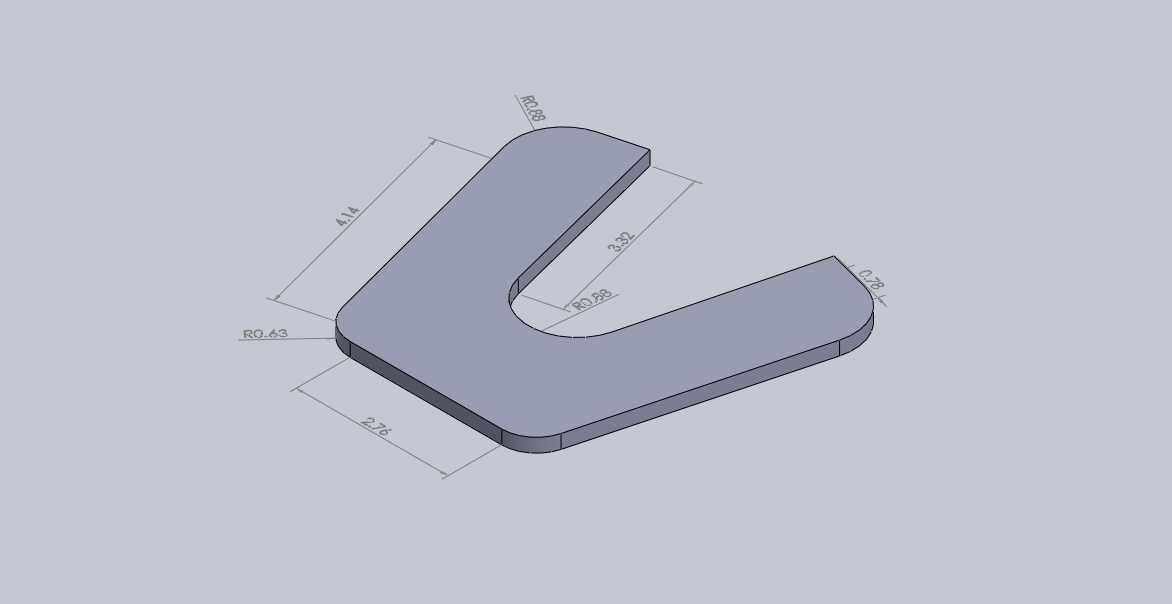

　　从结构设计逻辑来看，这款V形垫片采用等厚度板材冲压或铣削成型，整体呈开口V形结构，两个平直臂的夹角经过精确计算，能够适配常用直径范围的圆柱类零件支撑，两个臂的端部做了圆弧过渡处理，避免尖锐边角在装配时划伤操作人员、或是刮破配套零件的表面防护层，V形的拐角位置做了内圆角处理，避免应力集中导致垫片在长期受压时出现拐角开裂的问题，垫片的上下两个接触面都做了平面度处理，保证受压时受力均匀，不会出现局部点接触导致的压痕、形变。

　　从安装边界来看，这款垫片的整体外轮廓尺寸适配常规的M8到M16规格的紧固件安装空间，两个臂的长度可以覆盖常见V形定位块的支撑面宽度，厚度规格可以根据实际承载需求选择，安装时不需要额外加工特殊的安装槽，直接放置在两个待贴合的接触面之间即可，既可以单独使用调整单点间隙，也可以多片叠加使用补偿较大的装配误差，在模具装配场景中，这类V形垫片还可以用来调整斜楔机构的配合间隙，通过增减垫片厚度来微调斜楔的行程位置，保证模具合模时的贴合精度。

　　不同于定制化的异形调整垫片，这款V形垫片属于通用型支撑调整件，不需要针对特定设备单独开模加工，可以批量预制储备，在设备装配、维修调试时直接取用，能够大幅减少现场修配的工作量，在长期受压的工况下，垫片的V形结构可以自动对中配套的圆柱类零件，避免设备运行过程中因为振动导致垫片移位、支撑失效，在一些需要频繁拆装调整的工位，这类垫片的重复利用率远高于纸质、铜质的临时调整垫片，能够有效降低设备维护的耗材成本。
