立式带加强筋主轴支撑座结构设计

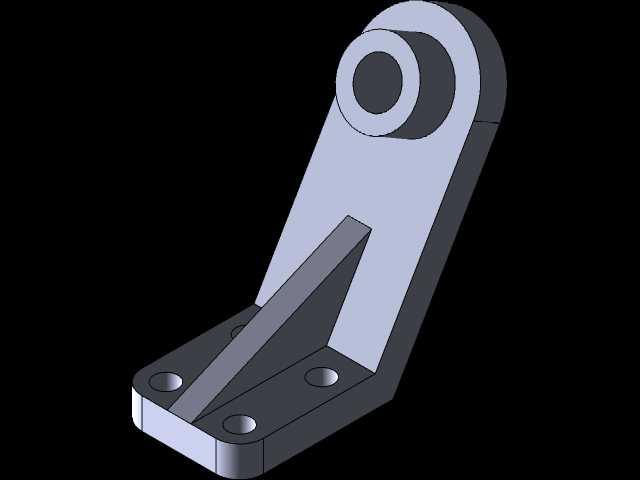

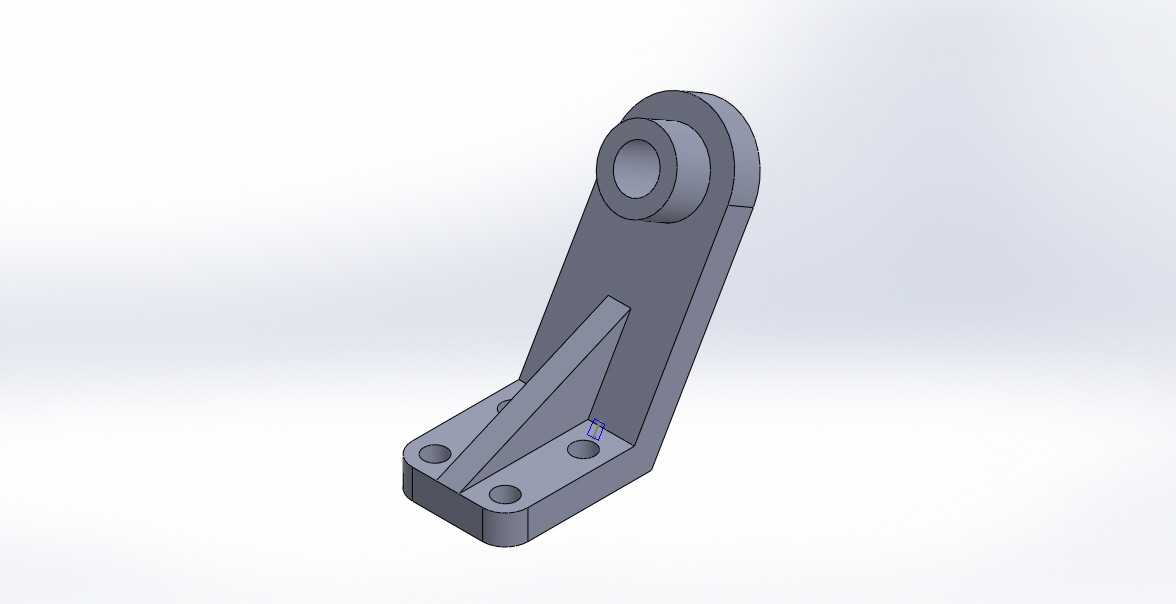

　　这类主轴支撑座多应用在中小型专用机床、非标自动化传动工位以及小型工装夹具的动力端布局中，核心作用是为旋转主轴提供稳定的径向与轴向支撑约束，抵消主轴运转过程中产生的径向切削力、传动带拉力以及启停阶段的冲击载荷，避免主轴出现挠曲变形影响传动精度。从结构设计逻辑来看，该支撑座采用立式L型布局，底部为矩形安装法兰，法兰上预留四个沉头安装孔，孔位分布对称于支撑立板的中心轴线，安装时可通过内六角螺栓将整个座体固定在设备的安装基准面上，沉孔设计能够保证螺栓头部完全沉入法兰平面以下，不会与周边运动部件产生干涉，同时四个孔的间距预留了足够的扳手操作空间，现场装配时不需要额外加工避让位。立板与底部法兰之间设置了三角形加强筋，

　　筋板同时连接立板侧面与法兰上表面，这种结构能够在不显著增加座体整体重量的前提下，大幅提升立板与法兰连接位置的抗弯截面模量，避免主轴在承受侧向载荷时立板根部出现应力集中导致的变形甚至断裂，筋板的厚度与立板壁厚保持一致，铸造或铣削加工时不会出现壁厚突变导致的应力缺陷。上部的轴套孔为同轴通孔设计，孔的内径公差按照H7级精度预留，能够与标准主轴外圆或者外购的带座轴承形成过渡配合，孔的端面预留了足够的轴向定位面，安装轴承时可以直接靠紧端面完成轴向定位，不需要额外加装定位挡圈，轴套部分的外圆做了圆弧过渡处理，减少了尖锐棱角带来的应力集中点，同时也能避免装配过程中划伤操作人员。在实际选型适配时，

　　需要注意安装法兰的总长度与宽度尺寸要匹配设备安装面的预留空间，上部轴孔的中心高度要与传动系统的其他部件中心高保持一致，避免出现同轴度误差导致的主轴运转卡滞、皮带偏磨等问题，立板的厚度方向尺寸也要考虑周边传动部件的回转半径，预留至少3mm以上的安全间隙，防止运转过程中出现碰撞干涉。
