机械限位用带定位槽圆柱挡帽结构

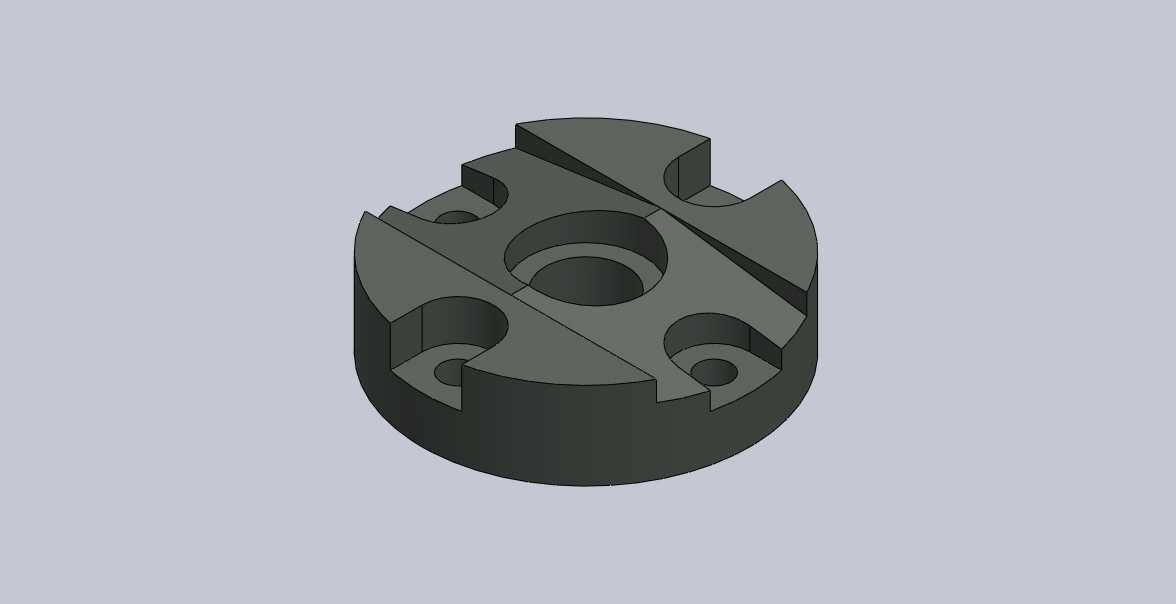

　　这类挡帽结构多应用在工装夹具、自动化输送线的行程限位端，以及小型传动机构的轴向定位场景中，核心作用是对运动部件的行程终点形成硬限位，同时避免运动件直接撞击安装基座造成接触面磨损，也能在装配环节为轴类零件提供轴向窜动的约束，防止配合件在设备运行过程中出现松脱移位。从结构设计来看，整体采用圆柱基体作为主体承载结构，中心设置贯通阶梯孔，大孔径段用于容纳待限位轴的端部，小孔径段可穿装紧固螺钉，将挡帽整体锁紧在安装基座或固定端面上，这种阶梯孔设计能在保证锁紧强度的同时，让挡帽与轴端形成嵌套配合，避免径向出现偏移。基体上端面均匀分布四个带圆弧过渡的凸台，相邻凸台之间预留的凹槽可与配套件上的定位销形成卡合，既能够在安装时快速对准装配位置，

　　也能在承受轴向撞击力时分散应力，避免单点受力导致的结构变形，凸台边缘全部做了圆角处理，不存在尖锐棱角，一方面能减少装配过程中对操作人员的划伤风险，另一方面也能避免应力集中导致的零件开裂。基体侧面设置的四个对称半圆缺口，是为了适配安装位上的圆柱定位销，安装时只需将缺口对准定位销推入即可完成径向定位，不需要额外调整角度，能大幅提升装配效率，同时这种对称设计也让挡帽在承受周向扭力时受力更均匀，不会出现单侧受力过大的情况。在安装边界上，这类挡帽的外径通常根据配套轴径做匹配设计，整体高度不超过外径的二分之一，保证安装后不会占用过多的轴向空间，适合在安装空间紧凑的小型设备内部使用，底部端面设计为全平面结构，与安装基座贴合时能保证足够的接触面积，

　　锁紧后不会出现倾斜，长期受撞击也不会出现松动。设计过程中需要重点关注凸台与凹槽的尺寸公差，定位缺口与安装销的配合间隙控制在0.02mm到0.05mm之间，既保证装配顺畅，又不会出现过大的旷量，中心阶梯孔的同轴度公差需要控制在0.01mm以内，避免锁紧后挡帽出现偏斜，导致限位接触面受力不均。这类零件通常采用45号钢加工制作，表面做发黑处理提升防锈能力，在有耐腐蚀需求的场景下也可采用不锈钢材质加工，根据使用场景的受力大小调整壁厚，保证在承受常规撞击力时不会出现塑性变形。
