两款不同规格金属螺旋压缩弹簧建模作品

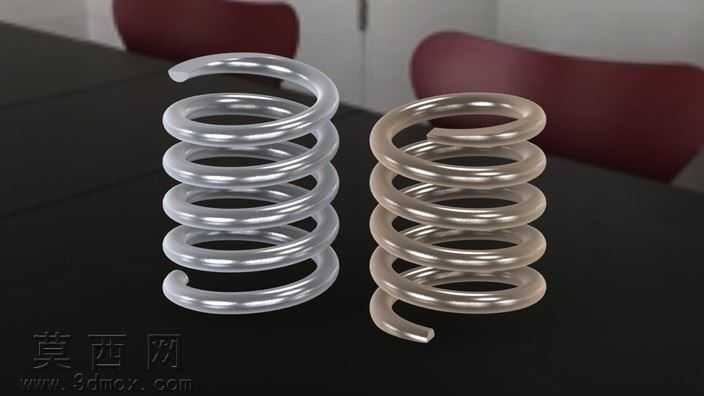

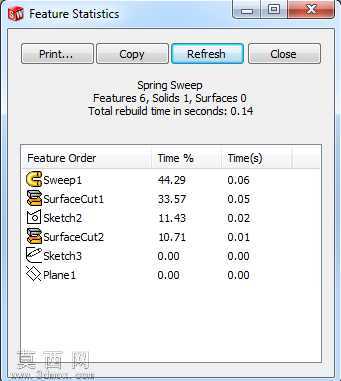

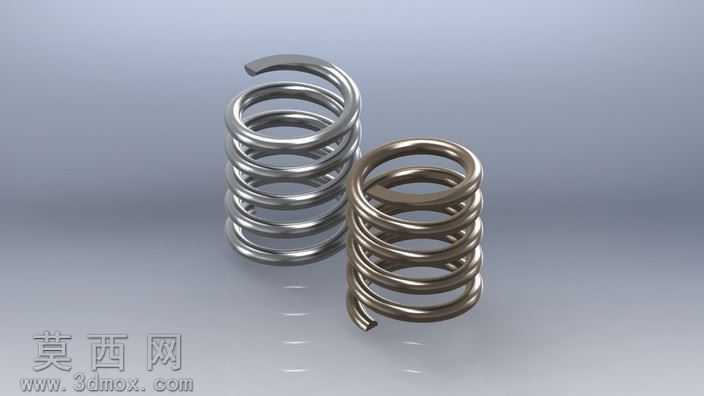

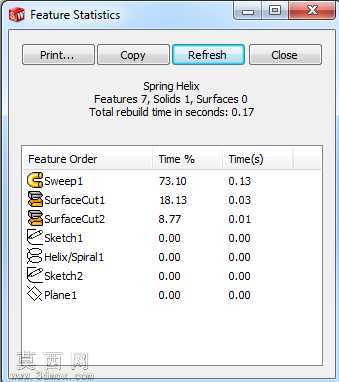

本次建模作品为两款不同规格的金属螺旋压缩弹簧，整体建模过程围绕弹簧的实际结构特性展开，首先梳理弹簧的核心参数逻辑，明确线径、中径、自由高度、有效圈数、支撑圈数等关键尺寸的对应关系，为后续建模操作筑牢参数基础。建模阶段优先选用扫描特征完成弹簧主体轮廓构建，提前绘制符合弹簧旋向的螺旋线路径，匹配对应线径的圆形轮廓截面，沿螺旋路径完成扫描生成弹簧基础圈体，针对弹簧两端的磨平支撑端结构，通过拉伸切除特征对端部圈体进行平面切削处理，保证支撑端面的平整度符合实际五金弹簧的工艺要求，同时对两端收口位置的圈距进行渐变调整，让端部支撑圈与相邻有效圈的过渡自然顺滑，避免出现生硬的结构转折。两款弹簧分别设置了差异化的参数组合，一款线径更粗、中径更大、有效圈数更少，整体呈现出刚度更高的结构特性，另一款线径更细、中径更小、有效圈数更多，适配小载荷弹性缓冲场景，两款模型的螺旋升角、圈距排布均严格匹配对应参数下的弹簧力学特性，结构比例协调无失真。材质与渲染阶段，为模型赋予抛光金属材质，调整材质的金属度、粗糙度参数，还原弹簧钢表面经过电镀处理后的亮面金属质感，添加柔和的环境反射效果，让弹簧圈体表面的金属反光自然均匀，同时搭建简洁的浅灰色展示背景，搭配柔和的漫射光源与微弱的底部投影，突出弹簧的螺旋结构层次与金属质感，清晰展现圈体之间的间隙排布与整体轮廓形态。建模过程中对比了不同特征创建方式的效率差异，验证了扫描旋转类特征在弹簧类回转螺旋零件建模中的高效性，规避了冗余特征带来的模型重建卡顿问题，保证模型在后续装配调用时能够保持流畅的运行状态，模型的所有结构细节均符合实际压缩弹簧的生产工艺要求，端部支撑结构、圈体过渡、整体比例都可直接用于机械结构的装配验证、产品展示等场景，能够直观呈现不同参数弹簧的外观差异与结构特点。
