手推式简易割草设备结构设计方案

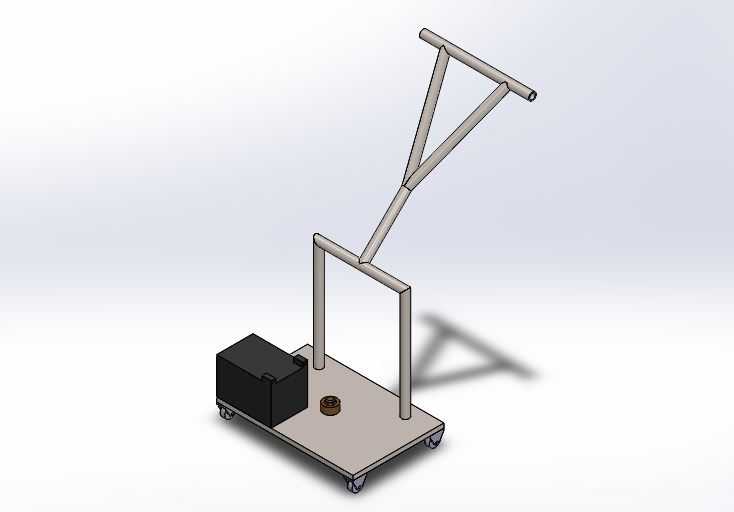

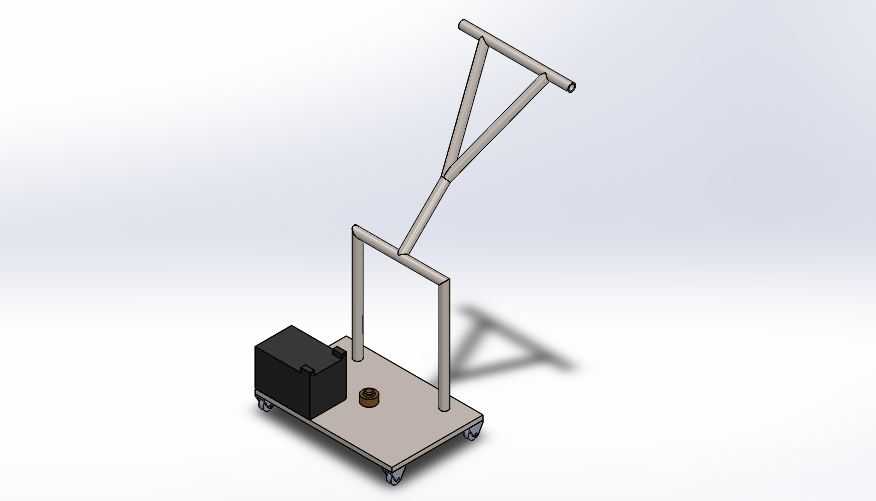

　　这款手推式割草设备的结构设计，核心围绕小面积草坪修整、庭院植被打理、田间杂草清理等轻量化作业场景展开，整体采用框架式管架搭建主体承载结构，没有冗余的装饰性构件，所有结构件都直接服务于作业功能与操作便利性。从实际作业的使用逻辑出发，设计时优先考虑了单人操作的施力习惯，操作扶手采用Y型分叉管结构，扶手高度匹配成年人直立推行的肘部高度，推行过程中无需过度弯腰，扶手横向握杆的长度刚好适配双手握持的间距，转向时可以通过单侧施力轻松调整行进方向，适配狭窄绿化带、边角草坪等大型割草设备无法进入的作业区域。设备底部的承载平台采用矩形方管焊接成型，平台四角安装万向脚轮作为行走支撑，轮系的选型兼顾了草地通行的抓地力与硬质路面推行的顺滑度，

　　轮组安装位置预留了足够的离地间隙，避免作业过程中杂草缠绕轮轴、凸起土块磕碰平台底部。动力与切割模块的安装位设置在平台前端区域，配重布局上把较重的动力单元前置，既可以保证切割刀盘贴合地面的下压力，避免作业时刀盘翘起留茬过高，也能平衡后部扶手的操作力矩，推行时不会出现前端翘头的问题。电池安装位设置在平台后侧靠近扶手的位置，一方面方便日常检修更换电池，另一方面可以平衡前端动力单元的重量，让整台设备的重心落在四轮支撑体的中心区域，推行时手感更稳，不会出现单侧偏重导致的走偏问题。机架的管架连接部位全部采用满焊工艺，扶手与主框架的连接位置做了斜撑加强，应对推行过程中遇到颠簸路面的冲击载荷，避免长期使用后焊缝开裂、扶手松动。

　　整体结构的安装边界控制在单人可搬运的尺寸范围内，设备宽度不超过常规庭院门的通行宽度，长度方向预留了扶手折叠的安装空间，闲置收纳时可以将扶手向下翻折，减少存放占用的空间。切割模块的安装位预留了高度调节的滑槽结构，可以根据不同的留茬高度需求调整刀盘的离地距离，适配不同品种草坪、不同季节的修剪要求，刀盘外围预留了防护挡板的安装位，避免作业时碎石、草屑飞溅伤及操作人员。整个设计没有复杂的传动结构，零部件全部采用常规标准型材与通用件，加工制作门槛低，后期维护更换配件的成本也更低，非常适合个体农户、庭院业主、小型物业保洁团队的轻量化割草作业需求，日常使用时不需要复杂的操作培训，稍加熟悉就能上手完成修剪作业。
