桌面级多自由度夹取式机械臂结构设计

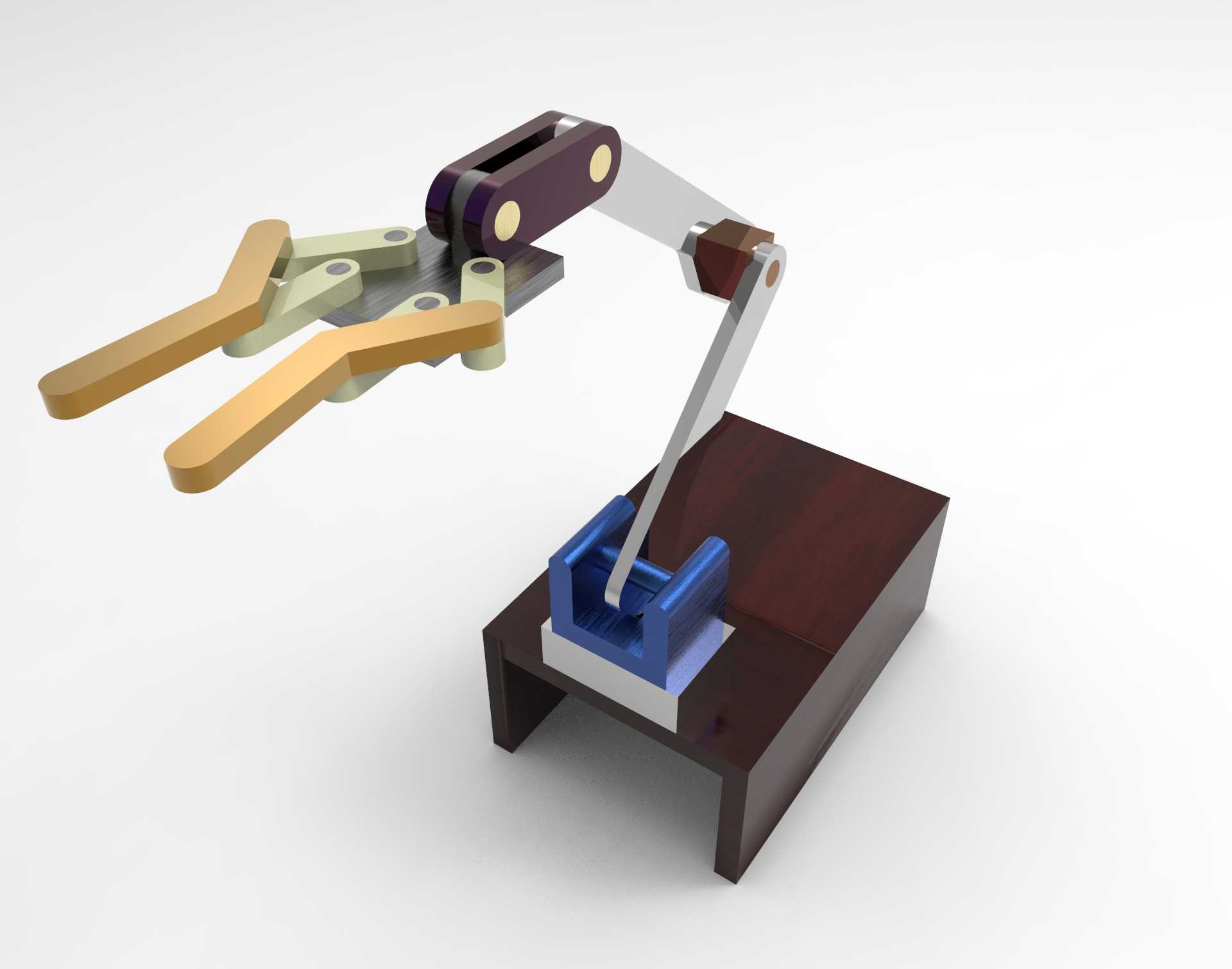

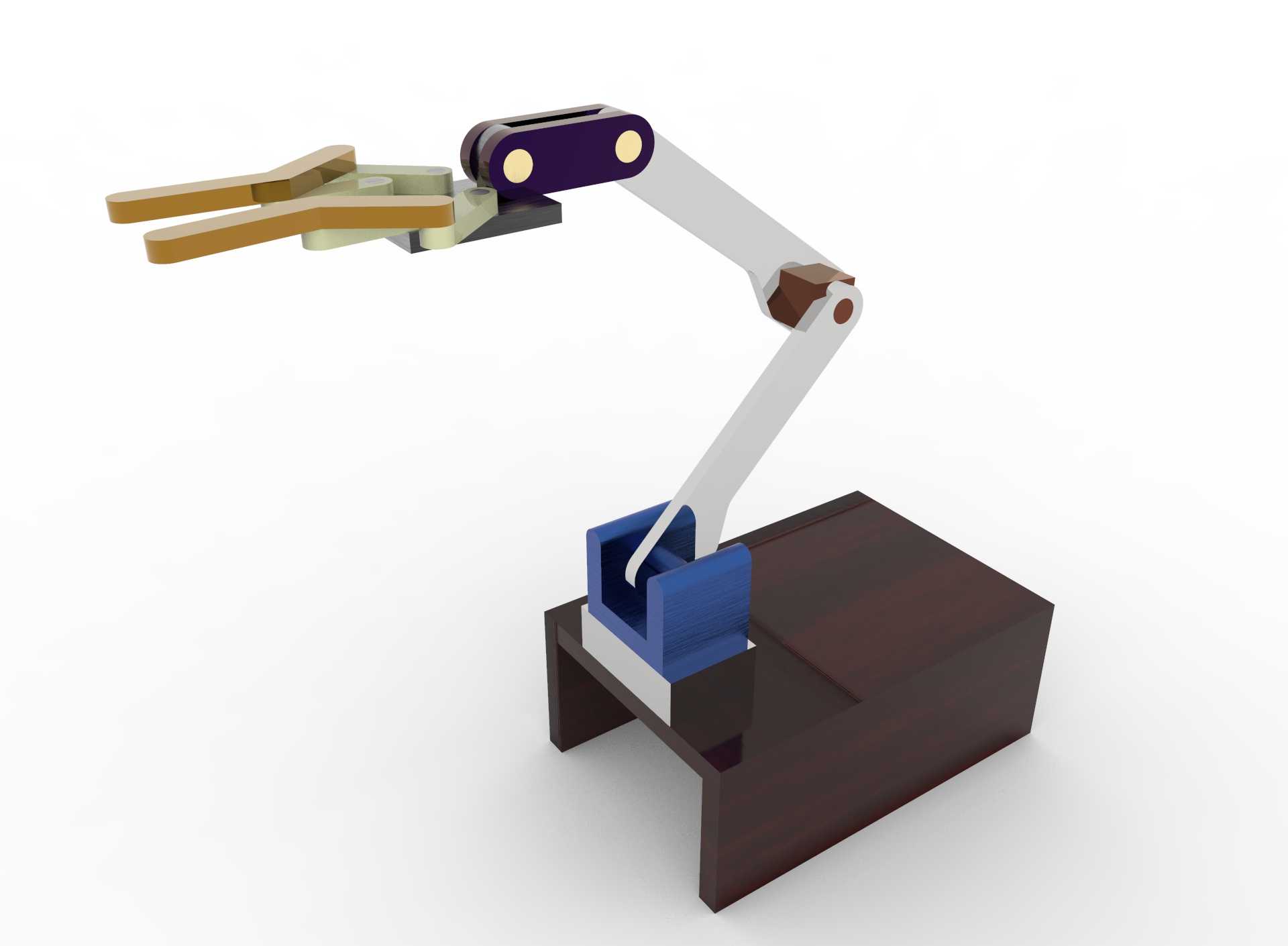

　　这款夹取式机械臂主要面向小型工位的物料转运、教学实验演示以及轻型工件的上下料场景，在电子元器件分拣、实验室样本转移、小批量加工工位的工件递送上都能适配，不需要大跨度的作业半径，刚好覆盖桌面级作业范围，安装时只需要预留底座的固定孔位即可，底座采用下沉式槽型结构，既可以通过螺栓锁付在工作台面，也能直接依靠自身配重放置在平整台面上，不会占用过多工位空间。从结构设计逻辑来看，整个臂体采用多连杆串联构型，关节处通过销轴铰接，配合不同长度的连杆配比实现末端夹爪的作业范围覆盖，大臂与小臂的长度比例经过反复调校，既保证了抬升时的足够行程，也避免了臂展过长导致的末端抖动问题。末端夹爪采用双指对夹结构，指面做了仿形弧度设计，

　　夹持不同形状的小型工件时都能有足够的接触面积，不会出现夹偏或者滑脱的问题，夹爪的开合通过臂体内部的联动结构传递动力，不需要在末端额外布置复杂的驱动部件，有效降低了末端负载，提升了臂体运动的稳定性。关节位置的铰接点都做了衬套安装位预留，实际装配时可以根据使用场景选择铜套或者轴承作为铰接副，既可以满足低速演示场景的低成本需求，也能适配高频往复作业的耐磨要求。底座上的蓝色安装座是驱动组件的固定位，预留的安装槽可以适配不同规格的直线驱动或者旋转驱动元件，不需要额外打孔改造就能完成动力部分的装配，整个臂体的运动轨迹经过运动学仿真验证，在最大伸展位置时不会出现机构死点，抬升到最高位置时也不会和底座发生结构干涉。从安装边界来看，

　　底座的整体轮廓尺寸适配常规的桌面工位，作业半径覆盖以底座中心为圆心的半扇形区域，完全满足小型工位的作业需求，夹爪的开合行程可以覆盖常见小型工件的夹持尺寸范围，不管是规则的柱状工件还是异形的小型结构件，都能稳定夹持。整个结构没有冗余的设计部件，每个连杆的截面形状都经过受力优化，在保证结构强度的前提下尽可能降低臂体自重，减少驱动端的负载压力，铰接点的位置布局也充分考虑了装配便利性，所有销轴都可以从侧面完成拆装，后期维护更换易损件时不需要完全拆解整个臂体。
