多工位级进弯曲成型工装模具结构

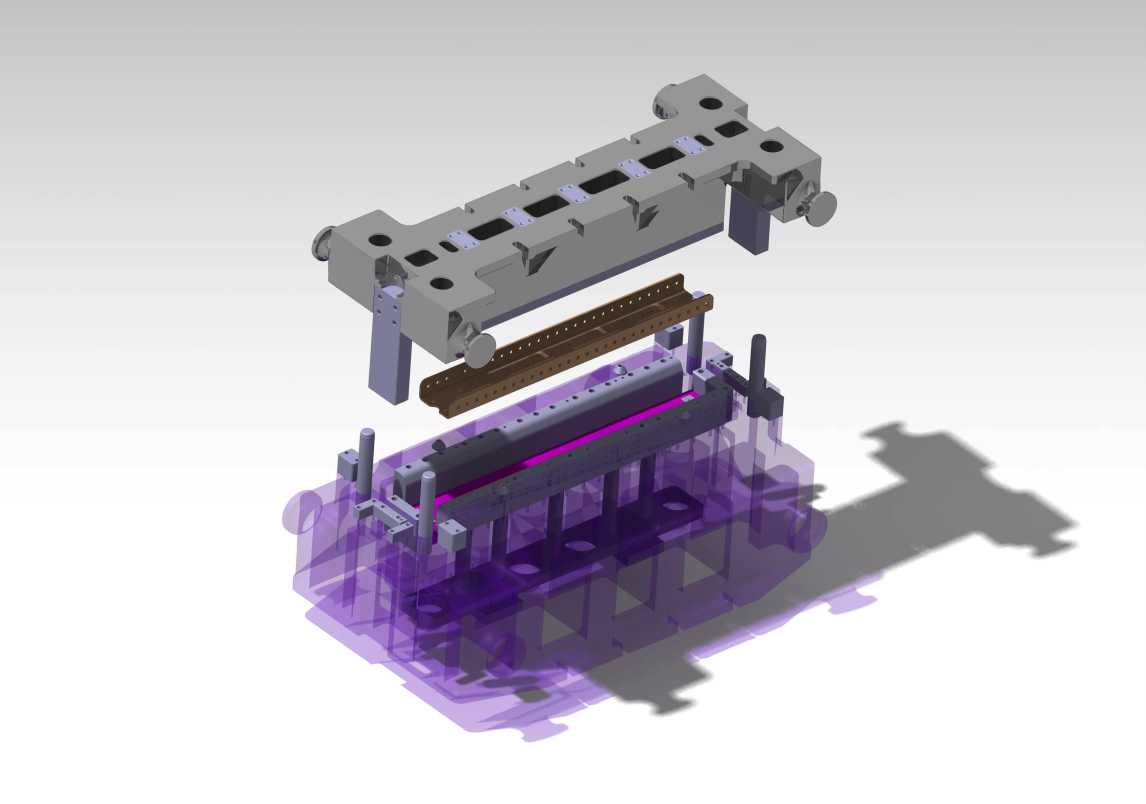

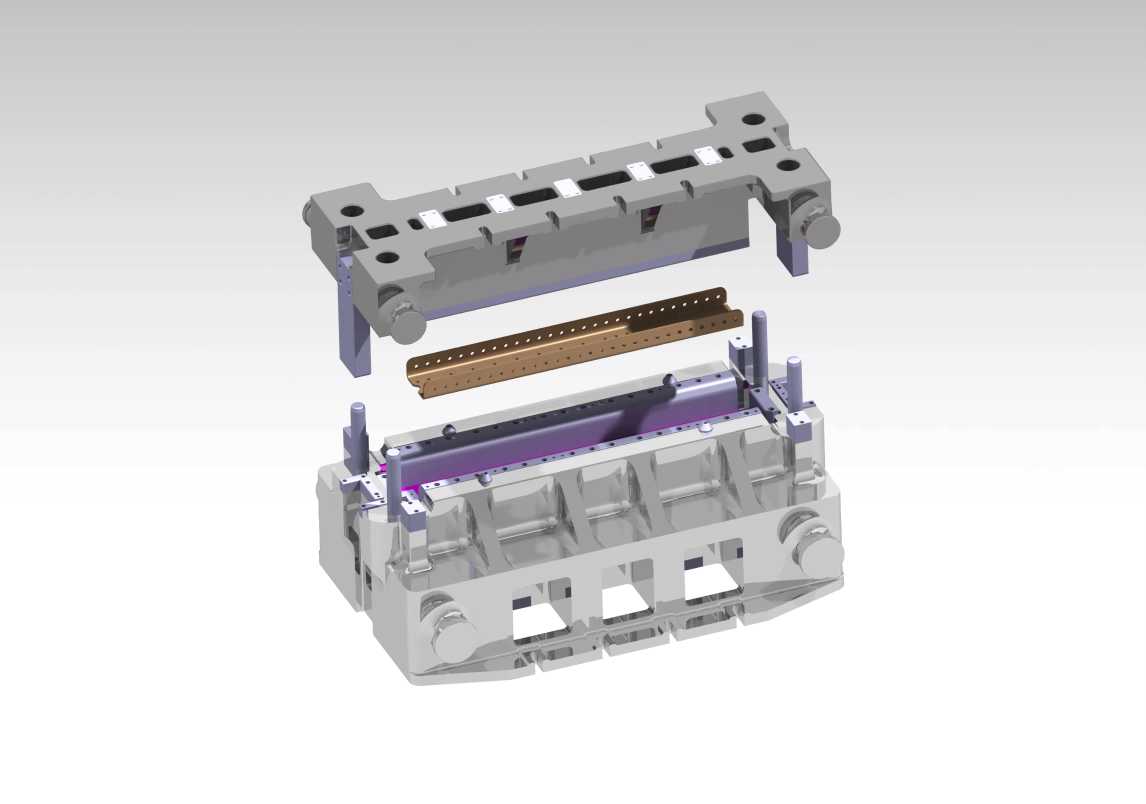

　　这套结构属于金属板材冷冲压成型领域的多工位级进弯曲工装，主要应用于家电五金、汽车冲压件、3C电子结构件的连续化批量生产场景，适配长条形带连续特征的薄金属板件折弯成型工序，可直接安装在对应吨位的开式或闭式压力机上，配合自动送料机构完成连续冲压作业，单条料带可一次性完成冲定位孔、多道次渐进弯曲、局部整型、落料分离的全工序加工，无需多台设备周转，能大幅降低工序间转运带来的定位误差与人工成本。从结构布局来看，整套工装分为上模座、下模座、卸料组件、弯曲成型镶块、定位导正销、内导柱外导套组合几个核心部分，上模部分通过模柄与压力机滑块连接，下模通过压板与T型槽螺栓固定在压力机工作台面，安装时需先校准上下模的平行度，保证导柱导套的配合间隙均匀，

　　避免合模时出现啃模损伤。设计上采用了渐进式弯曲的思路，没有在单一工位完成大角度折弯，而是将90度甚至更大角度的弯曲拆分为3到4个工位逐步成型，每个工位的折弯角度控制在30度以内，避免板材单次变形量过大出现开裂、回弹超差的问题，同时在每个成型工位都设置了独立的弹压卸料块，成型时先将料带压紧再进行折弯动作，防止料带在成型过程中出现窜动偏移。成型镶块采用了分体式设计，易磨损的折弯刃口部分单独采用合金工具钢制作，通过螺钉与销钉固定在模座基体上，后期刃口磨损后可单独拆卸更换，无需整套模具报废，降低维护成本。定位系统采用了导正销配合侧刃的组合方案，料带送进时首先通过侧刃冲出定距缺口，后续每个工位都通过导正销插入预先冲好的定位孔内完成精定位，

　　保证每个工位的成型位置精度控制在0.02mm以内，满足精密五金件的尺寸公差要求。安装边界方面，整套模具的闭合高度适配常规160吨到250吨的普通压力机参数，上下模座的安装孔位符合行业通用的模架安装标准，无需对压力机进行额外改造即可直接上线使用，下模底部设置了统一的废料滑落通道，冲孔与落料产生的废料可直接通过通道落入压力机下方的废料收集槽，避免废料堆积在型腔内影响成型精度。结构中还设置了误送料检测组件，当料带送进位置出现偏差时，检测销会触发微动开关，控制压力机紧急停机，避免误冲损坏模具与设备。
