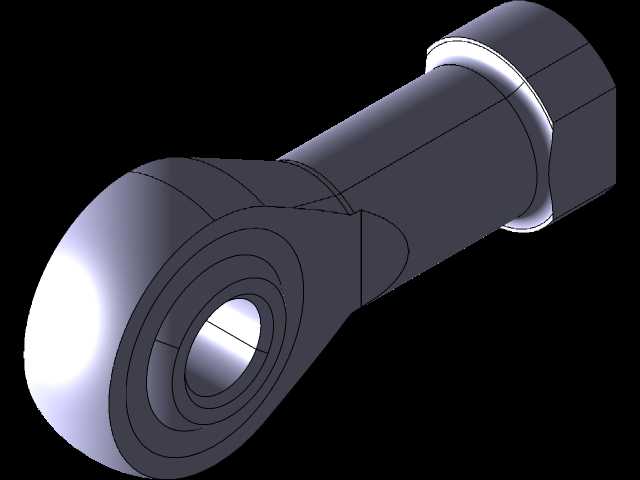

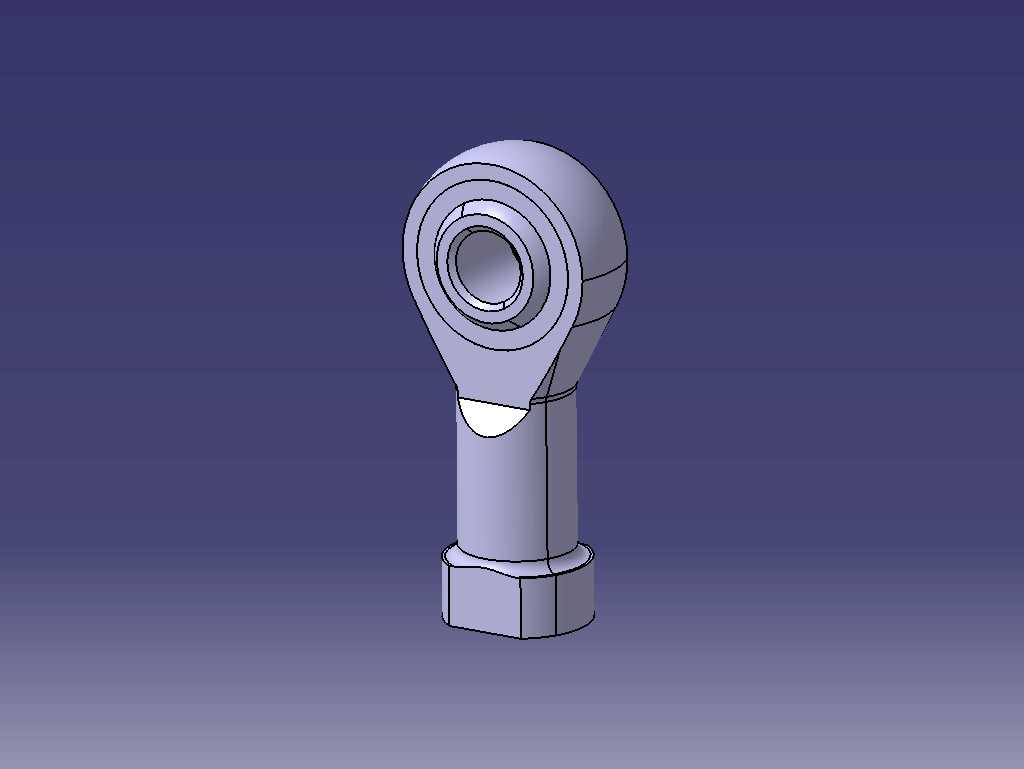

内螺纹连接型杆端关节轴承结构

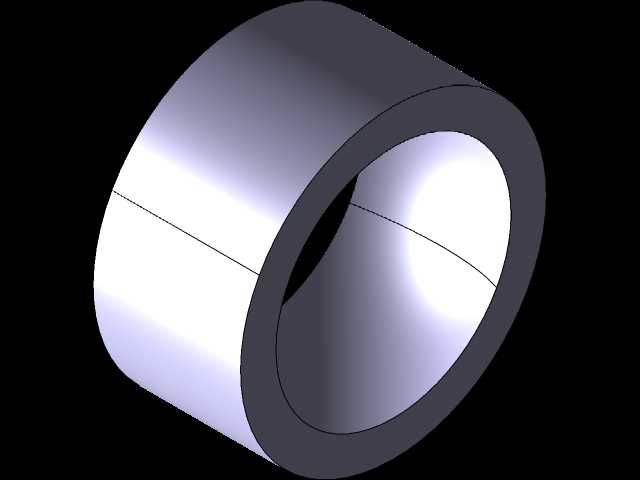

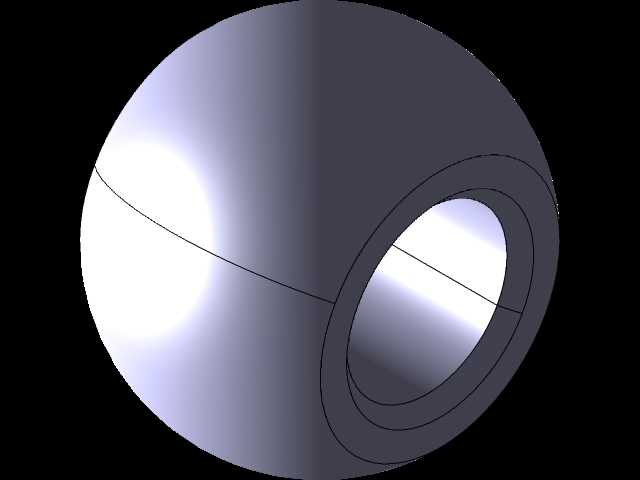

　　这类杆端关节轴承常被用在需要小角度摆动、往复铰接传动的机械结构中，比如自动化生产线的连杆执行端、轻工设备的联动摆臂、小型特种车辆的操纵连杆机构，还有部分检测设备的可调支撑铰接位，能在存在一定安装同轴度偏差的工况下，补偿角度误差，避免连杆部件出现憋劲、卡滞甚至应力断裂的问题。和普通径向轴承不同，这款杆端轴承自带内螺纹安装柄，不需要额外配置连接套，直接和对应规格的外螺纹拉杆拧合就能完成装配，杆身末端的六角结构可以直接用普通开口扳手夹持拧紧，现场安装调整的效率很高，不需要定制专用工装。从结构设计来看，头部的球面滑动副采用了一体化的外圈包合结构，内圈的球面和外圈的内球面做了贴合度匹配，能承受径向载荷的同时，承受一定大小的轴向交变载荷，

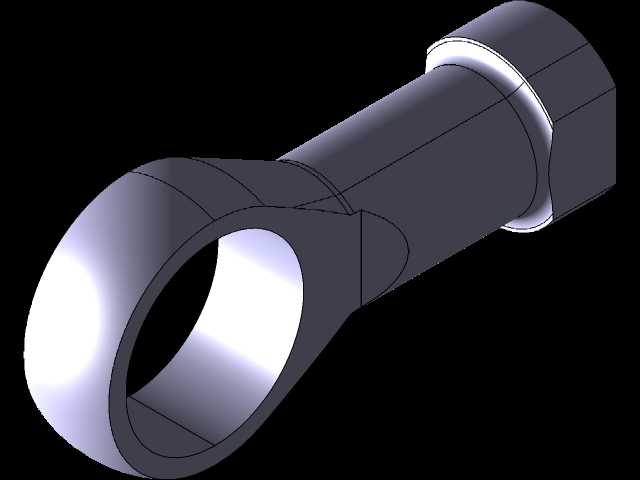

　　相比拼接式的杆端轴承，整体结构的抗冲击性能更好，在频繁往复摆动的工况下不容易出现外圈松脱的问题。设计时特意将铰接中心到螺纹安装端面的距离控制在紧凑范围内，适配安装空间局促的小型连杆机构，6mm的内圈孔径可以适配对应直径的铰接销轴，M6的内螺纹可以和同规格的标准螺杆直接匹配，不需要做额外的螺纹改制。球面副的摆动角度覆盖了常规连杆机构的偏摆范围，在安装时即使连杆两端的铰接座存在小范围的位置偏差，也能通过球面的自调心功能抵消安装误差，降低整个连杆机构的加工精度要求，减少生产环节的机加工成本。杆身部分采用等截面结构搭配末端六角，既保证了螺纹连接段的结构强度，也给安装操作预留了足够的扳手夹持空间，不会因为扳手位过小导致安装时打滑损伤零件表面。

　　在实际选型应用中，这类杆端轴承不需要额外配置密封组件，本身的球面配合间隙能留存少量润滑脂，在常规工况下可以实现较长周期的免维护运行，适合用在不方便频繁加注润滑脂的设备铰接位置。建模过程中对球面的配合公差、螺纹的收尾长度、六角的对边尺寸都做了标准匹配，能直接导出工程图用于零件加工，也可以直接导入装配体中做干涉检查和运动仿真，验证连杆机构的运动行程是否存在卡滞点。
