机加工固定用螺杆式台钳结构设计

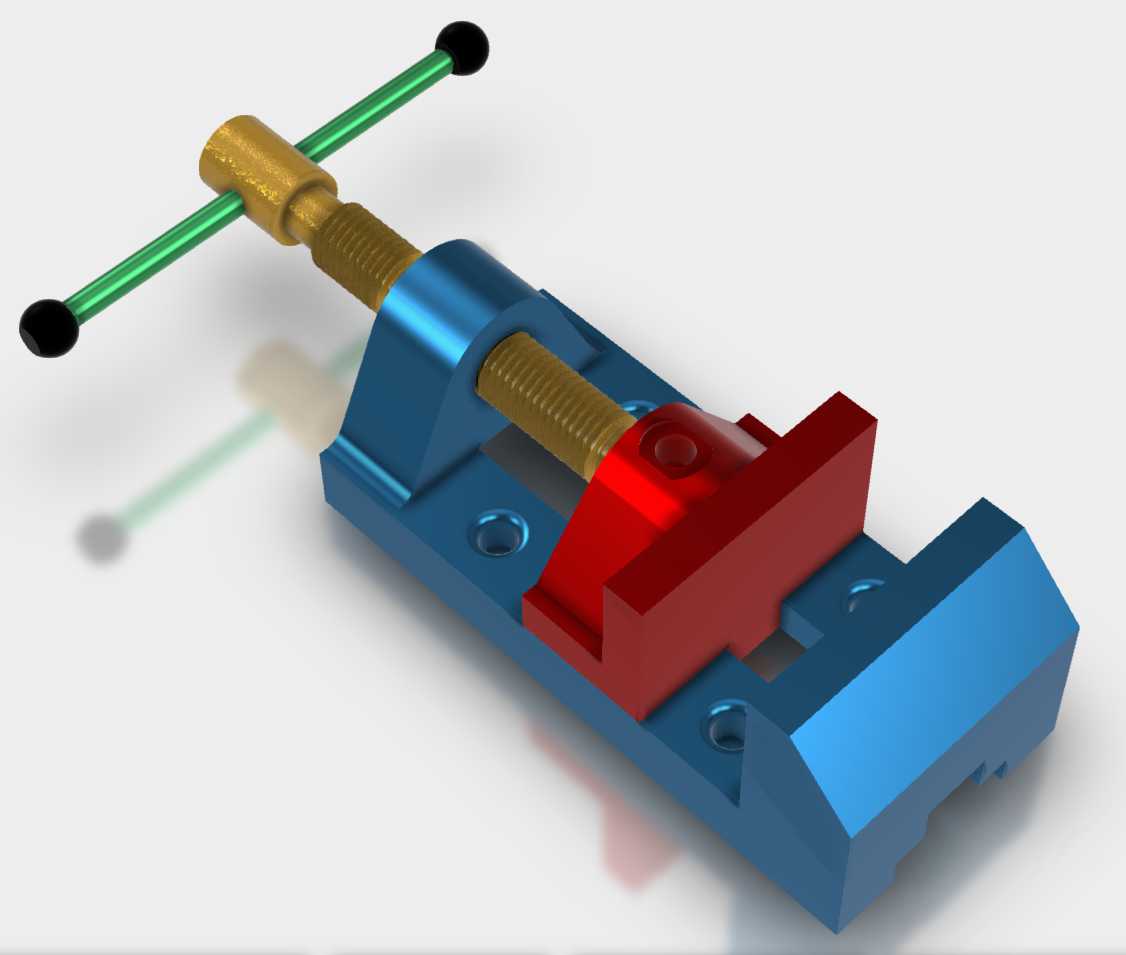

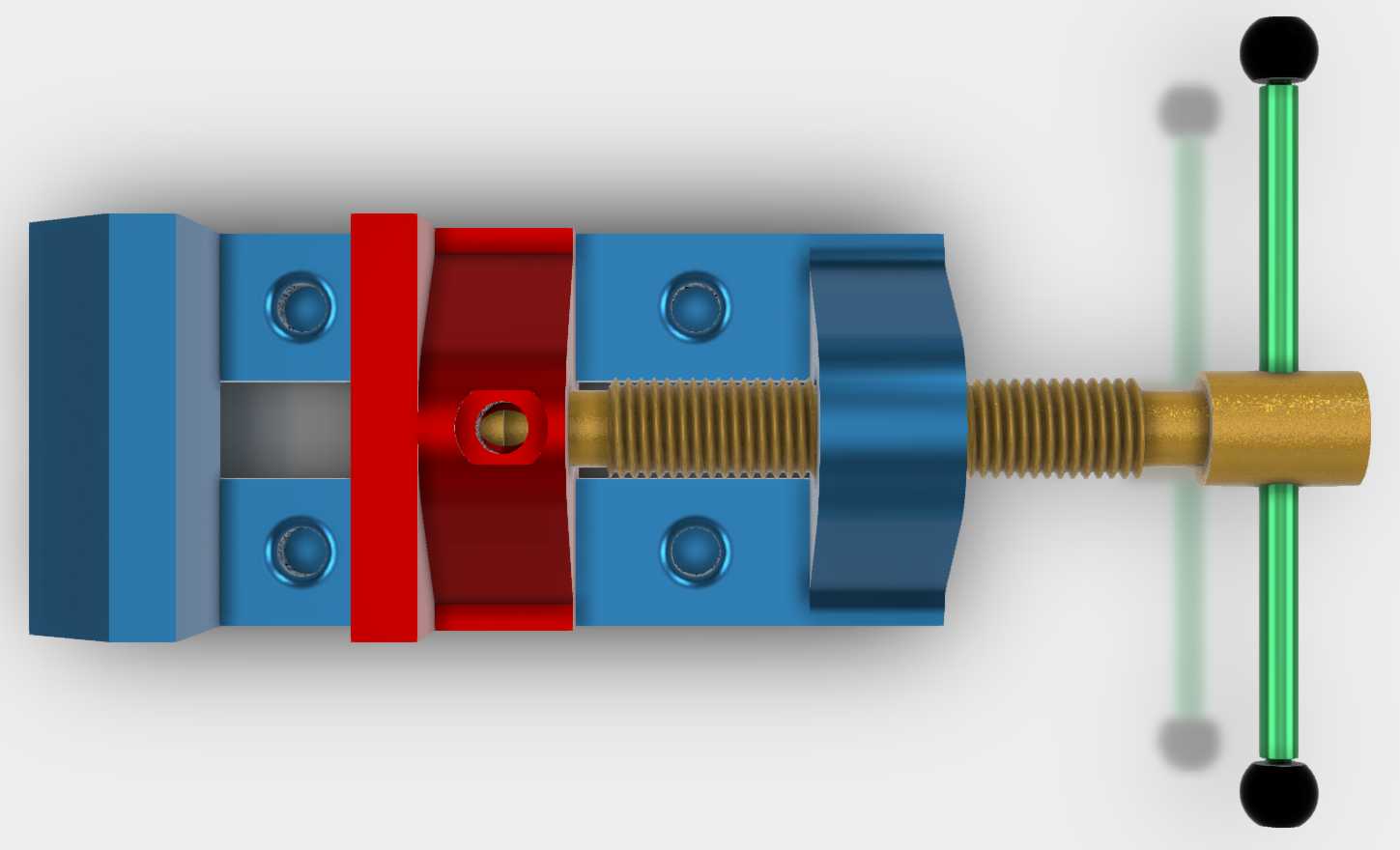

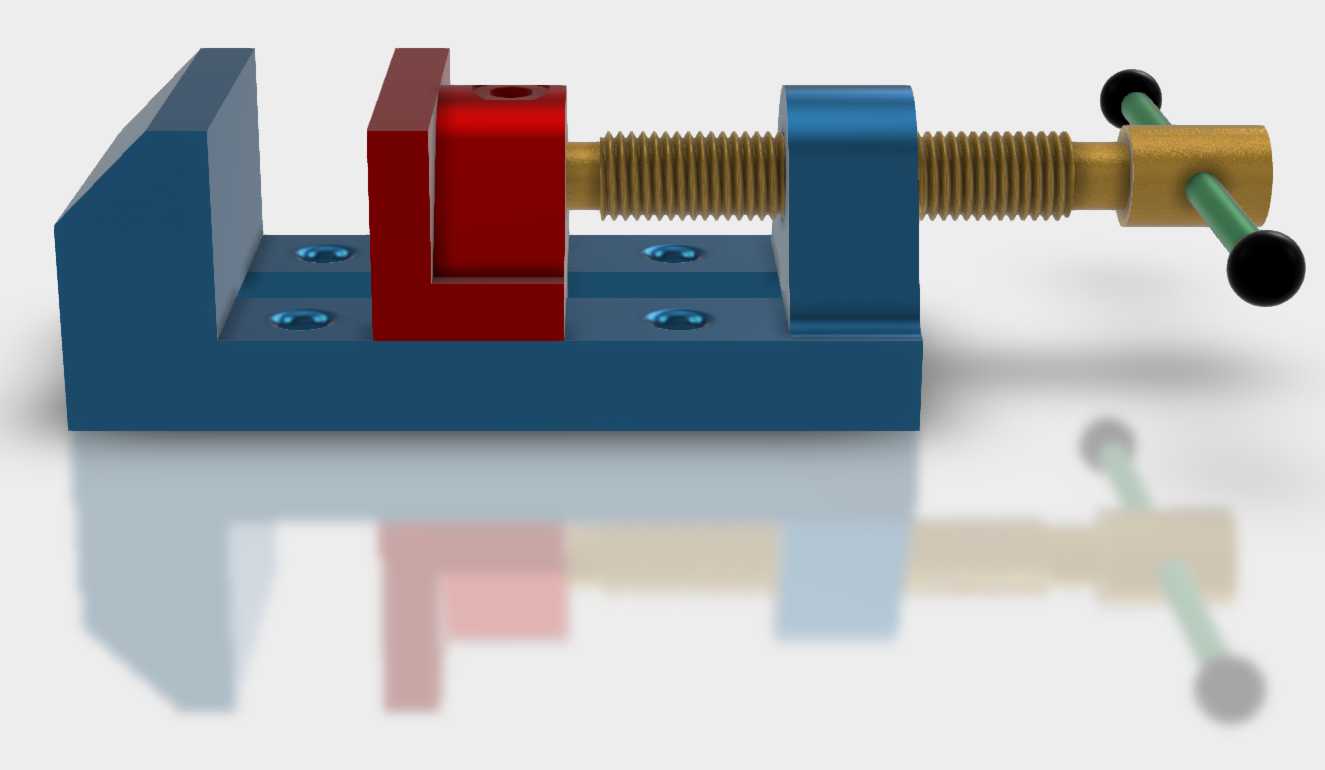

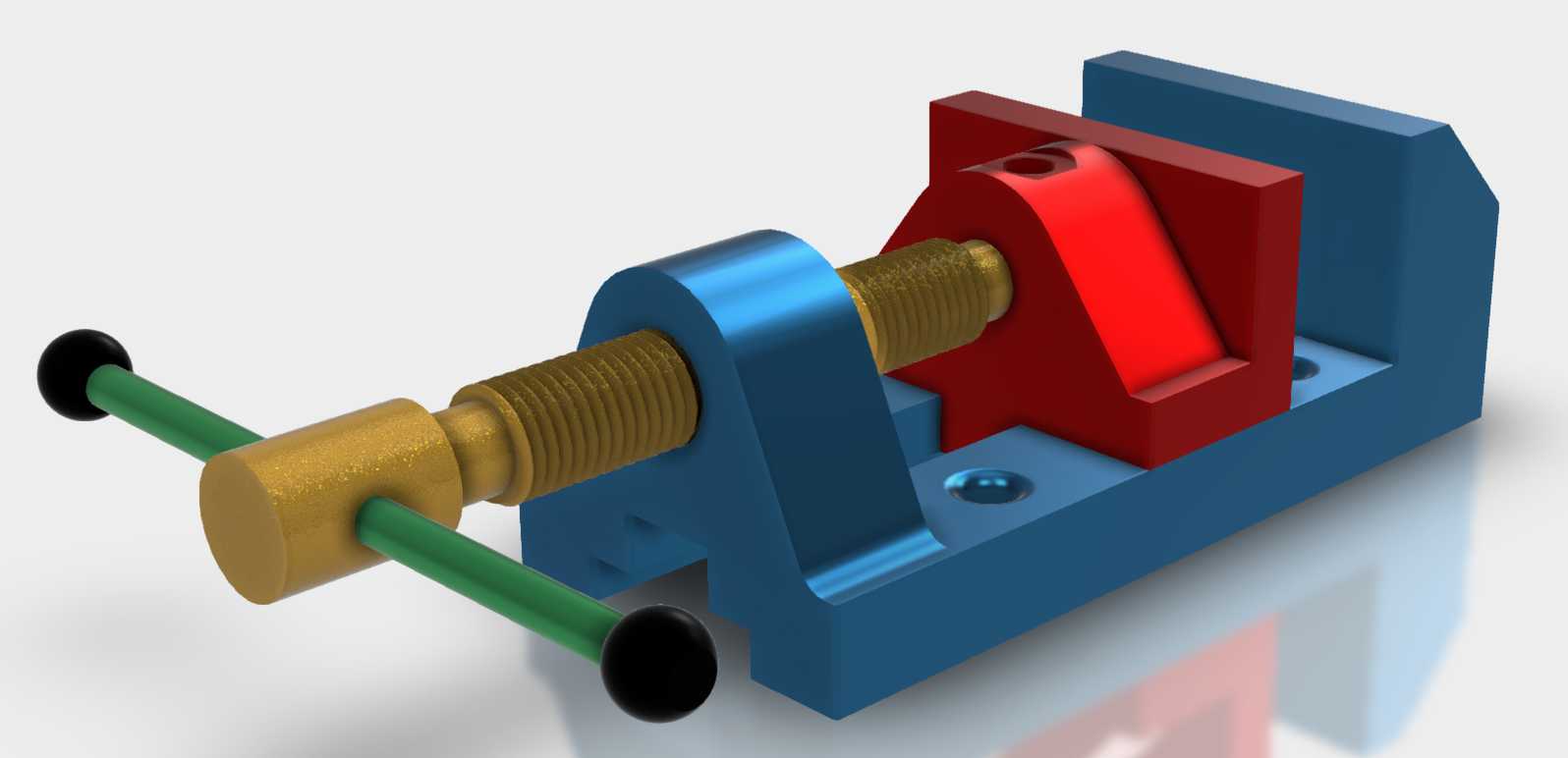

　　在常规机加工、钳工装配、小型工件焊接定位场景中，这类螺杆传动式台钳是工位上最基础也最高频使用的夹紧工装，区别于重型机用平口钳，这款台钳的结构更偏向轻量化台式布置，适配小型铣床、钻床的工位配套，也可单独固定在钳工工作台面上完成手工锉削、零件划线、小型组件装配等作业。从结构设计逻辑来看，整体采用固定钳身与活动钳身的分体式布局，固定钳身集成底座安装位，预留的两个沉头安装孔可直接通过T型螺栓或膨胀螺丝固定在工作台T型槽或木质台面上，安装边界清晰，不需要额外制作转接板即可完成工位固定。传动部分采用梯形螺纹螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间承受夹紧反力也不易出现滑牙变形，螺杆端部搭配穿杆式手柄，

　　不需要额外配套加力杆，操作人员单手即可完成夹紧与松脱动作，手柄两端的防滑挡头可避免施力过程中手部滑脱，也能防止手柄从螺杆孔中窜出脱落。钳口部分采用平直式贴合面设计，活动钳身与固定钳身的钳口工作面平行度控制在0.05mm以内，夹紧小型矩形工件时可保证定位面贴合无间隙，避免钻削、铣削过程中工件出现偏移振刀。整体外形尺寸控制在150mm65mm55mm的紧凑区间，不会占用过多工作台面空间，钳身主体采用铸铁材质一体铸造成型后做时效处理，可消除铸造内应力，避免长期使用后钳身变形导致钳口平行度超差，钳口工作面、螺杆传动面等关键受力部位做淬火硬化处理，硬度可达HRC45以上，反复夹紧工件也不会出现工作面凹陷、螺纹磨损过快的问题。在实际使用场景中，

　　这款台钳可夹持的工件厚度范围覆盖0mm到80mm，可满足绝大多数小型机械零件、电子结构件、木工小件的固定需求，螺杆尾部的限位结构可防止活动钳身在松脱过程中从钳身导轨上滑出，导轨面采用矩形滑动导轨结构，配合间隙可通过侧边的调节螺钉进行微调，长期使用出现导轨磨损后可通过调整间隙恢复夹紧精度，不需要整体更换台钳，维护成本极低。钳身表面做喷塑防锈处理，可适配车间多油污、多切削液的工作环境，不会轻易出现锈蚀卡滞的问题，活动钳身的滑动面开有储油槽，定期加注润滑脂即可保证螺杆传动与导轨滑动顺畅，即使在无日常维护的工况下也能保证较长的使用寿命。
