轻型飞机木质单体机身框架结构设计

　　在轻型通用航空与超轻型飞行器的研发制造领域，木质单体机身结构是早期航空工业发展阶段极具代表性的承力结构形式，即便在复合材料与金属合金大规模应用的当下，这类结构依旧在小型实验类飞行器、超轻型运动飞机以及复古复刻机型的研制中保有特定应用场景。不同于传统蒙皮与骨架分离的半硬壳式机身设计，木质单体机身的外壳本身就是核心承力载体，需要直接承担飞行过程中的气动载荷、起降冲击载荷以及机身内部设备、乘员的重量载荷，这就要求结构在设计阶段就完成载荷路径的一体化规划，避免出现局部应力集中导致的结构失效。

　　从实际使用场景来看，这类木质单体机身主要适配最大起飞重量不超过600kg的轻型飞行器，多用于航空运动俱乐部的飞行体验、民间航空爱好者的自制实验机、航空科普教学用验证机等场景，这类场景对机身的自重控制要求极高，同时对结构的易加工性、维护成本有明确的约束，而木质材料的天然比刚度优势刚好匹配这类需求——同等重量下，优质云杉、榉木层压构件的刚度表现甚至优于部分普通铝合金型材，且加工过程仅需要常规的木工切削、夹持工具，不需要大型金属成型、焊接设备，非常适合小批量定制或者个人自制的研发场景。

　　从结构功能特性来看，该机身采用多层薄木条或者航空级胶合板交错铺叠的成型方式，木条的铺层方向会根据机身不同区域的主应力方向调整：在机身中段与机翼连接的主承力框位置，木条铺层会沿环向与纵向呈45度交错排布，同时在框位内侧增加环形木质加强筋，用来传递机翼传递过来的升力与弯矩；在机身前段安装发动机、仪表架的位置，会局部增加层板的铺层厚度，同时嵌入硬质木垫块作为发动机架的安装基点，避免动力装置的持续振动导致木质结构出现疲劳松动；机身后段连接尾翼的区域，因为载荷相对较小，会适当减薄层板厚度，同时保留连续的纵向木条铺层，保证尾翼操纵力的传递路径连续。整个机身的外表面在木条粘接固化完成后，会经过打磨、涂布航空涂布油、粘贴蒙布的工序，最终形成光滑的气动外形，同时隔绝外界水汽对木质结构的侵蚀，延长结构的使用寿命。

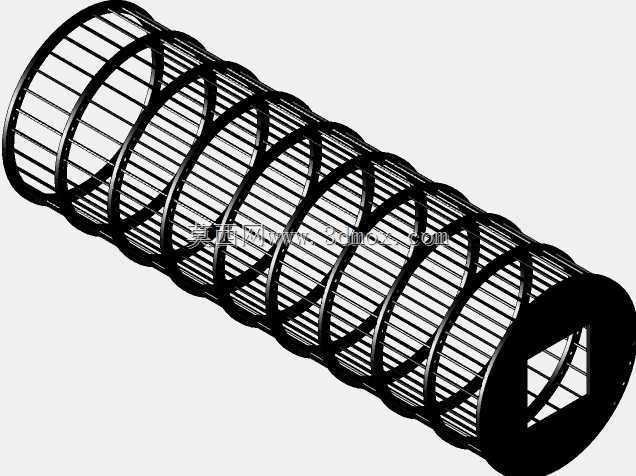

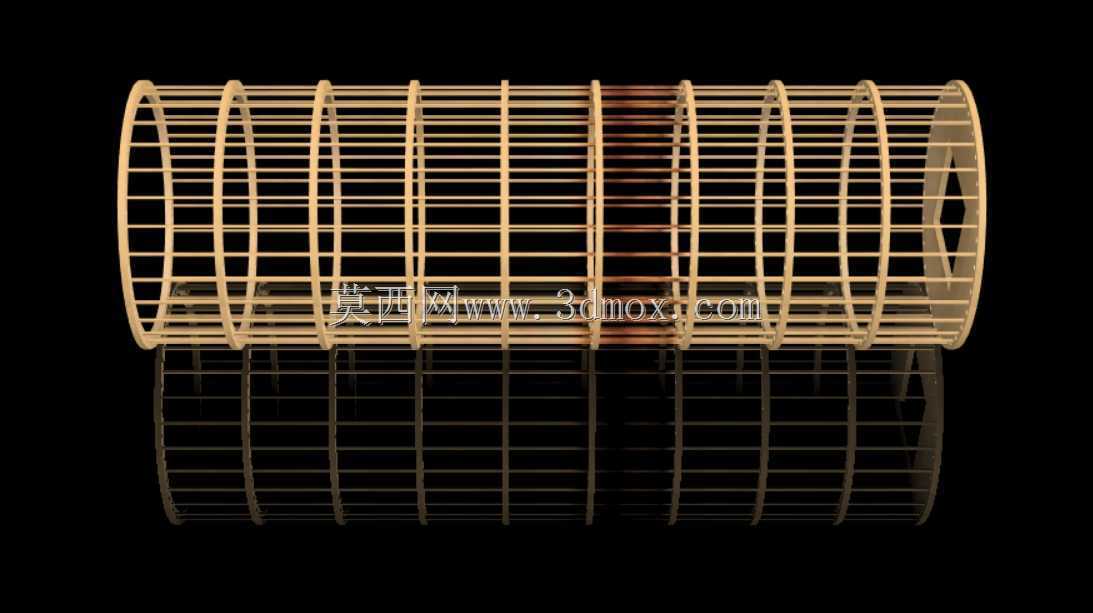

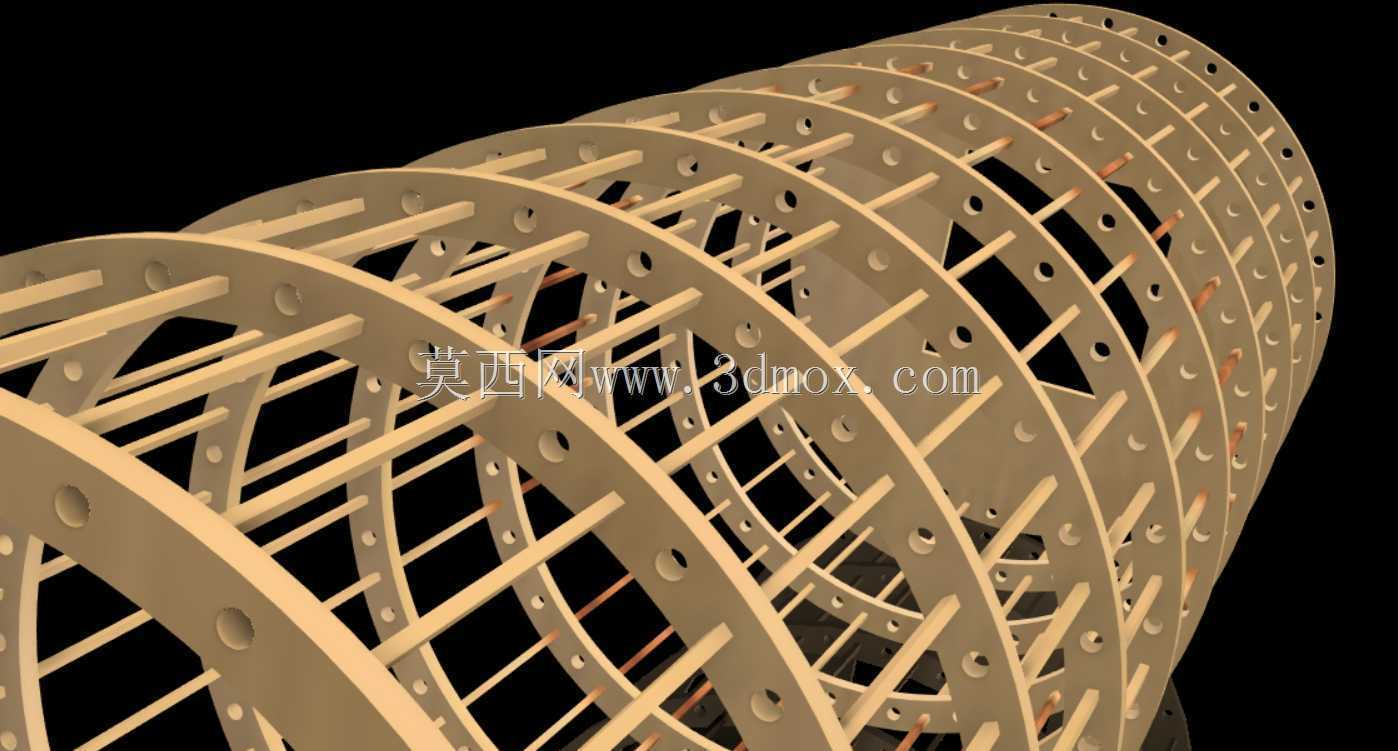

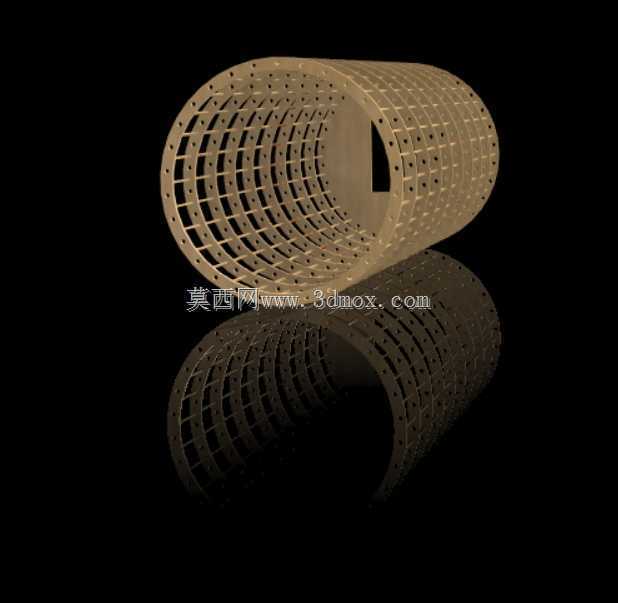

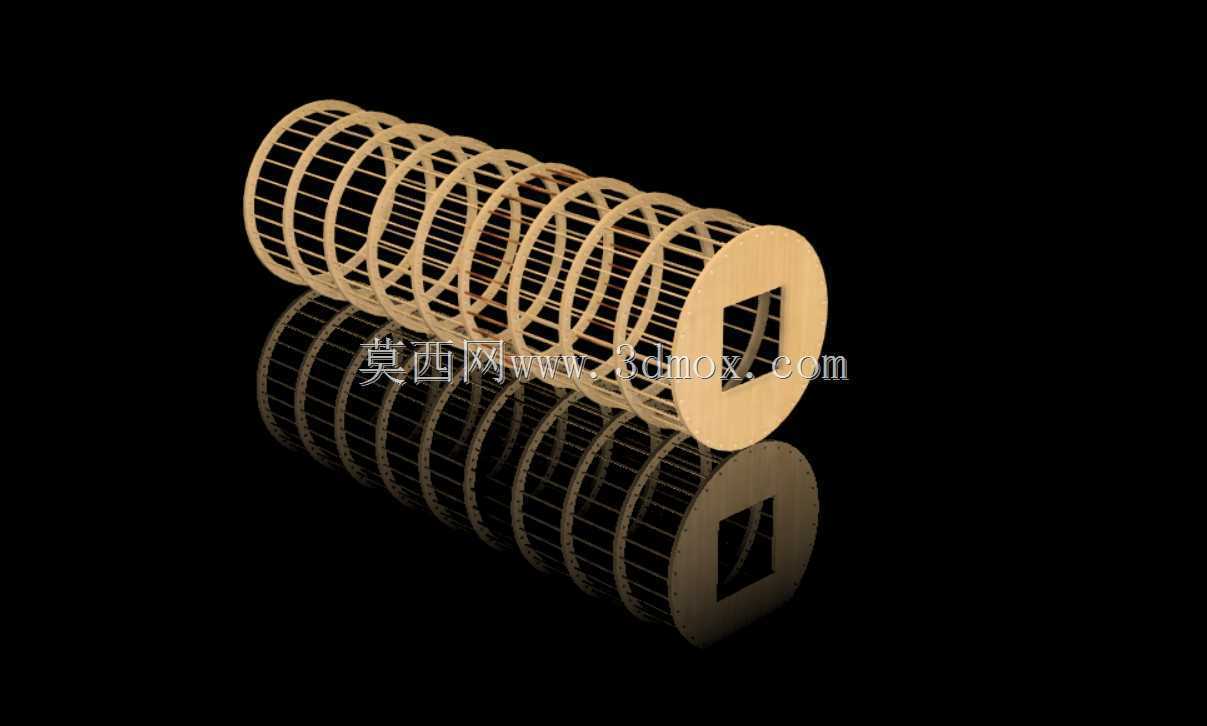

　　在设计思路层面，这类木质单体机身的建模过程需要优先确定机身的理论外形基准，也就是先根据飞行器的总体气动要求，绘制出机身的纵向剖面线与各个站位的横截面外形，再以这些外形为基准生成内部的笼式支撑骨架——也就是模型中呈现的环形隔框与纵向长桁组合的内部支撑结构，这些内部支撑在木条铺叠过程中会作为成型模具使用，待外层木条粘接固化达到设计强度后，部分非承力位置的内部支撑可以根据设备安装需求局部切除，不会影响整体结构的承力性能。需要注意的是，木质结构的粘接面设计是整个结构可靠性的核心，所有木条的对接位置都要采用斜接或者搭接的形式，避免出现垂直于载荷方向的平直接缝，粘接剂需要选用航空级的环氧树脂类粘合剂，保证粘接强度不低于木材本身的纤维强度，避免在飞行载荷下出现粘接面脱开的故障。

　　从安装边界与尺寸适配的角度来看，这类单体机身的内部净空间需要满足乘员坐姿、操纵机构安装、燃油箱布置、航电设备安装的空间需求，通常机身中段的最大内径会控制在800mm到1000mm之间，既可以满足单座或者双座乘员的乘坐空间要求，也不会因为机身截面过大导致气动阻力增加。机身与机翼的连接接口会在铺层阶段就预埋金属连接衬套，衬套与木质结构之间通过大面积的粘接面与贯穿的木质销钉传递载荷，避免金属件与木质结构直接连接出现的应力集中问题；机身与起落架的连接位置同样会做局部加强，在起落架安装点的内侧增加多层胶合板叠压的加强块，承受起降过程中的冲击载荷。在建模过程中，需要特别预留出各个系统的安装通路，包括操纵钢索的走向通道、燃油管路的布置空间、电气线路的走线槽，这些预留空间需要在内部支撑结构设计阶段就完成规划，避免后期结构成型后再切割破坏整体承力性能。

　　不同于金属机身需要考虑铆接、焊接的工艺余量，木质单体机身的建模可以做到外形与实际成型件的高度一致，因为木条铺叠过程中可以通过夹具的精准控制实现理论外形的高精度还原，只要在设计阶段考虑好木材的吸湿膨胀系数，在尺寸链计算中预留对应的补偿量，就可以保证最终成型的机身外形与气动设计要求的偏差控制在1mm以内，满足轻型飞行器的气动精度要求。另外，这类木质结构的破损修复难度远低于金属或者复合材料结构，一旦出现局部的碰撞损伤，只需要将损伤区域的木材打磨去除，重新铺叠粘接新的木条即可完成修复，不需要大型的专业修复设备，这也是它在小型实验类飞行器领域一直被沿用的重要原因。
