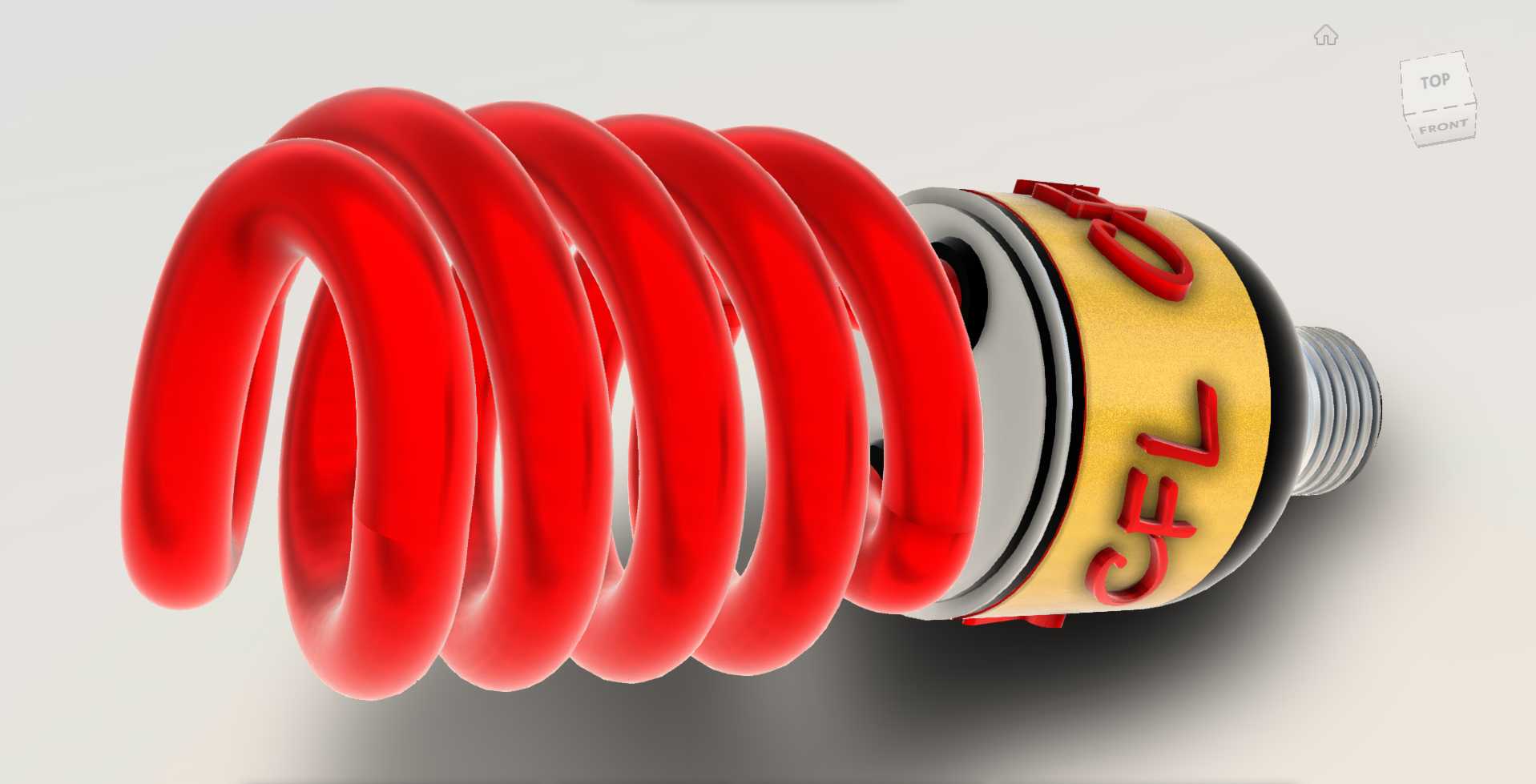

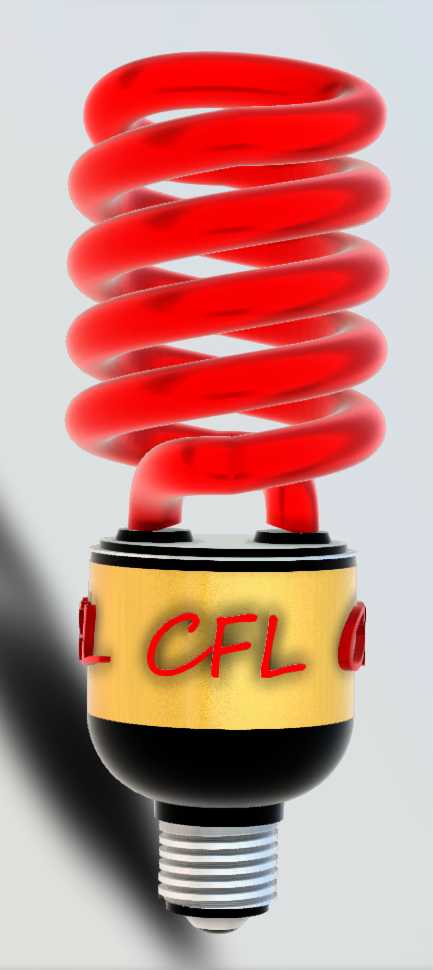

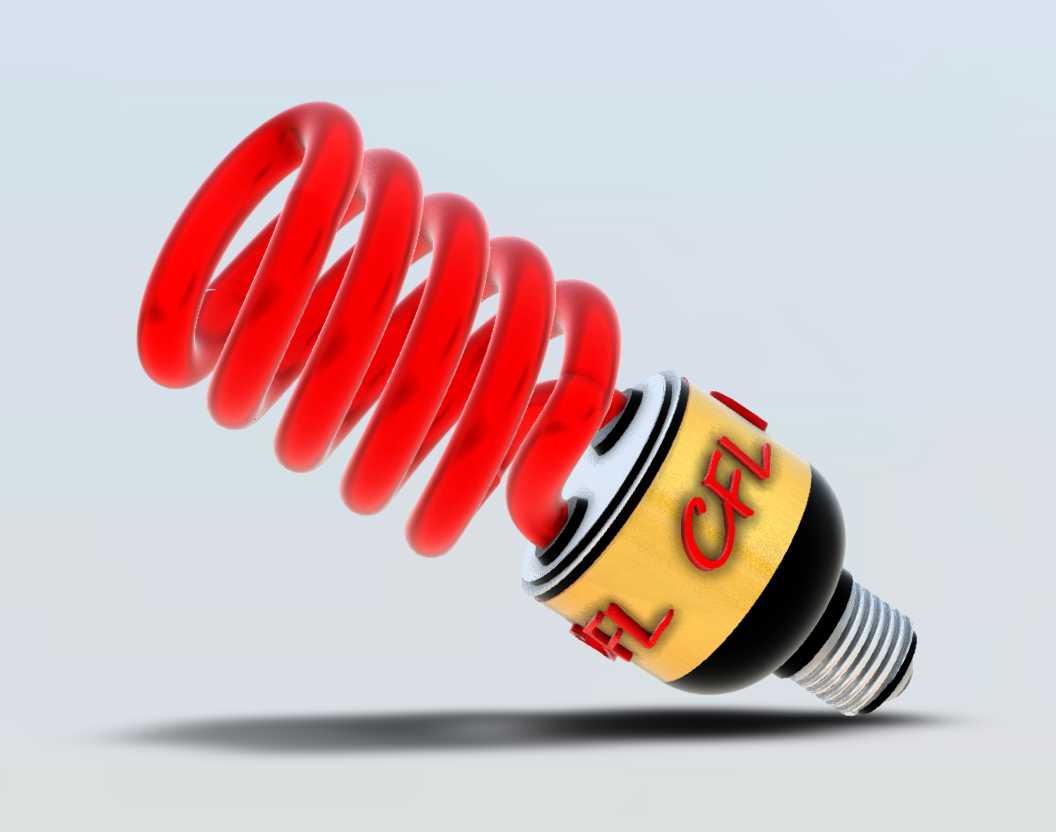

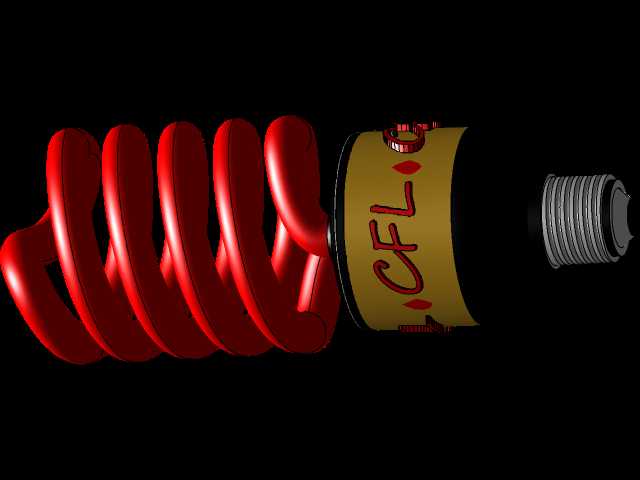

红色螺旋紧凑型CFL节能荧光灯泡结构设计

　　日常民用与商用照明场景中，替代传统白炽灯泡的紧凑型荧光灯应用占比长期处于较高水平，这类产品的结构设计需要兼顾原有白炽灯安装位的适配性，以及荧光灯管本身的发光效率、散热需求。这款红色螺旋结构的CFL灯泡，在设计阶段首先锁定了通用E型螺口灯头作为安装接口，完全匹配常规白炽灯座的安装尺寸，不需要对原有照明线路、灯座结构做任何改造，就能直接替换同功率等级的白炽灯泡，适配家庭室内照明、商用筒灯、老式台灯等多种沿用白炽灯安装标准的场景。

　　灯管部分采用螺旋弯曲的成型结构，把原本需要较长直线排布的荧光灯管盘绕成紧凑的螺旋形态，整体径向尺寸控制在常规白炽灯泡的最大外径范围内，不会出现灯管超出原有灯泡灯罩边界、无法安装到位的问题，螺旋排布的结构也让灯管各段的发光角度更均匀，避免了直管折叠式节能灯容易出现的局部暗区问题。红色的灯管涂层设计，一方面可以直接输出红色光效，适用于装饰照明、警示标识照明、节日氛围布置这类需要特定色光输出的场景，不需要额外在灯具外侧加装彩色滤光层，减少了光损；另一方面涂层配方兼顾了荧光粉的发光效率与灯管的紫外线阻隔性能，避免长期使用过程中紫外线溢出带来的安全隐患。

　　灯座部分的结构设计做了分层处理，最下端是标准金属螺口，中间段是阻燃塑料材质的镇流器容纳腔，把紧凑型电子镇流器完全封装在腔体内，腔体的外径和螺口、灯管衔接段做了平滑过渡，没有突兀的凸起结构，安装时可以顺畅旋入灯座，不会出现卡滞。镇流器腔体和螺旋灯管的衔接位置做了密封处理，既可以防止日常使用过程中蚊虫、灰尘进入灯管与腔体的衔接缝隙，也能避免潮湿环境下水汽侵入造成的电路故障。

　　从安装边界来看，这款灯泡的整体轴向长度和同功率的普通白炽灯泡基本一致，适配绝大多数原有白炽灯的灯罩内部空间，不管是开口向下的吊灯、横向安装的壁灯还是开口向上的筒灯，都能顺利安装，不会出现灯泡过长顶到灯罩顶部、或者无法完全装入灯罩的问题。螺旋灯管的固定结构在设计时做了抗振动考量，灯管根部和镇流器腔体的衔接位置做了加固处理，在有轻微振动的场景比如靠近过道的壁灯、带风扇的吊灯上使用，也不会出现灯管松动、脱落的问题。

　　实际使用过程中，这款螺旋结构的CFL灯泡相比同长度的U型折叠节能灯，发光面的分布更趋近于球形，配光曲线更接近传统白炽灯的光照效果，替换后不会出现原有灯具配光被改变、局部照明亮度不足的问题，适合对光照均匀度有一定要求的日常照明场景，也能满足需要红色光效的特殊装饰、标识类照明需求。
