复古便携掌上游戏机外观结构设计

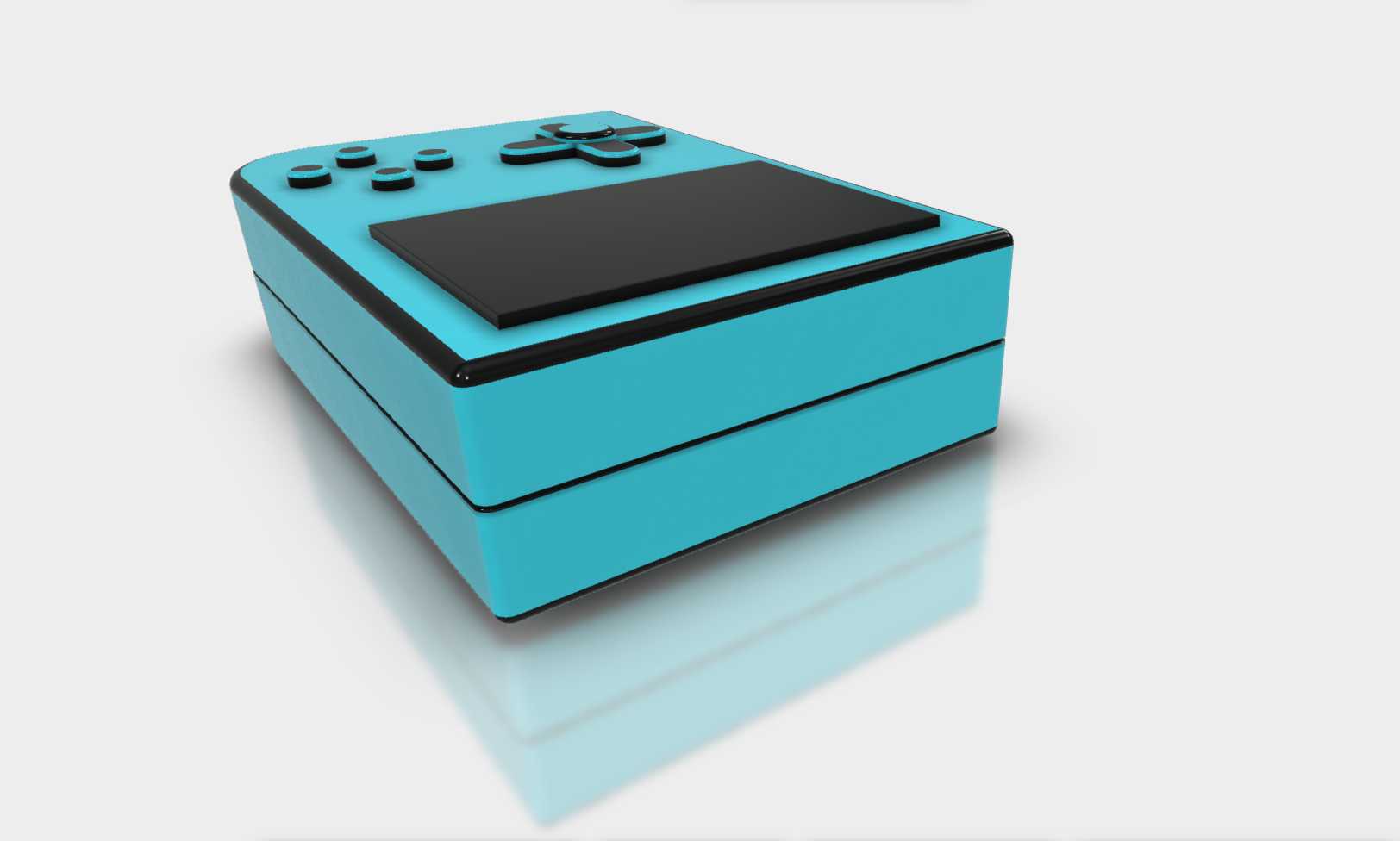

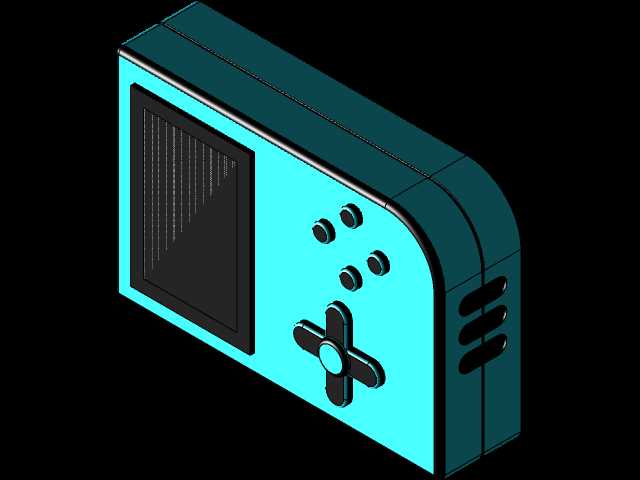

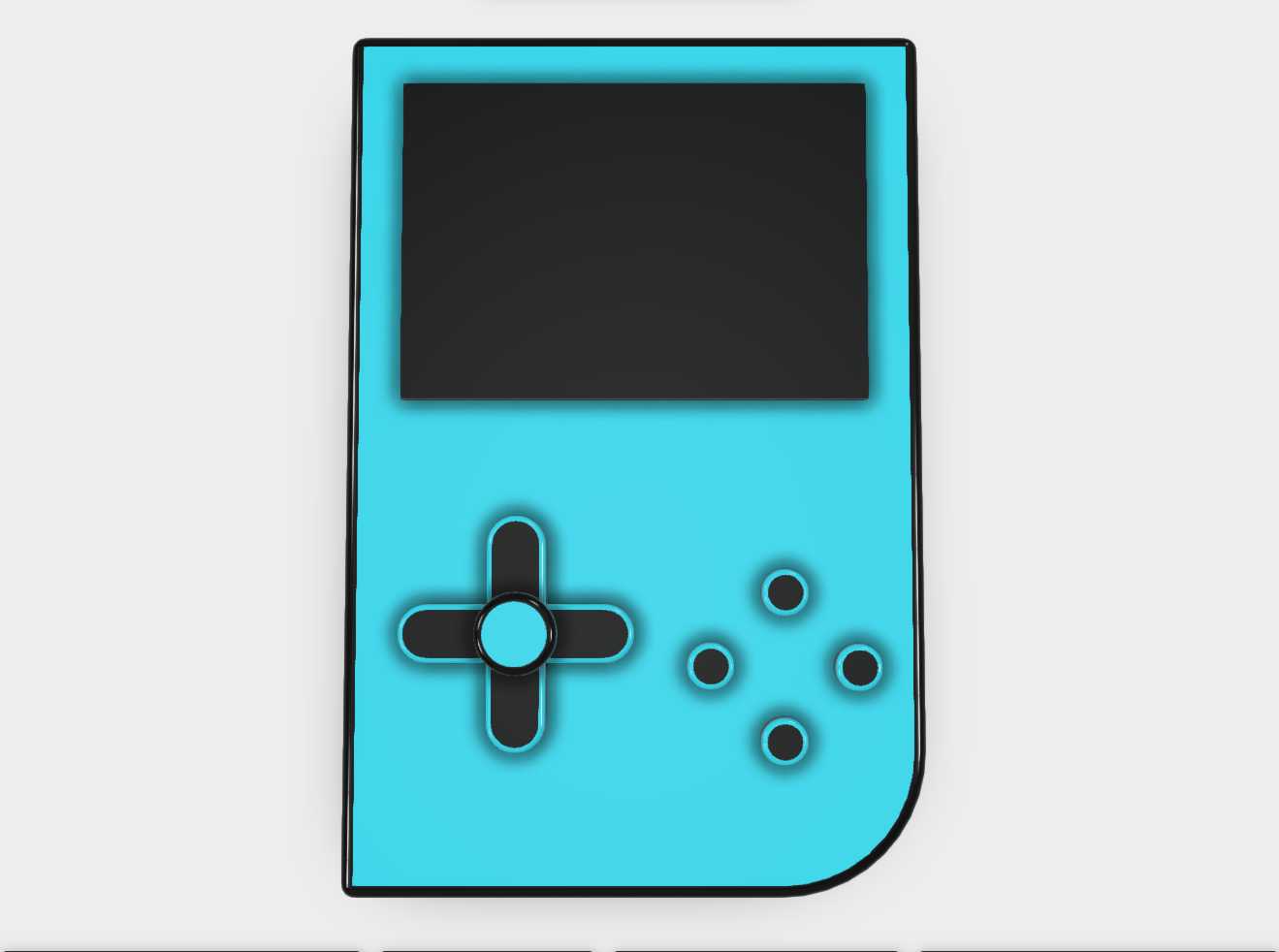

　　这款手持游戏设备的结构设计围绕单手握持与高频操作的核心需求展开，整体采用方正切角的壳体造型，边缘做了小半径圆弧过渡，既保留复古数码产品的硬朗视觉特质，又能避免握持时硌手的问题。壳体采用上下分壳的装配结构，接缝沿设备侧腰中线布置，侧部预留的防滑凹槽可提升长时间握持的摩擦力，避免手汗导致的设备滑落。正面操作区域的布局经过人机工程校核，十字方向键设置在左侧拇指自然覆盖的区域，四个功能按键对称排布在右侧，按键凸起高度控制在3mm左右，键程预留1.5mm的按压空间，按压力度设置在50-60g区间，适配长时间游戏操作的手感需求，不会造成指尖过度疲劳。显示屏采用嵌入式安装结构，屏幕四周做了0.8mm的凸边防护，

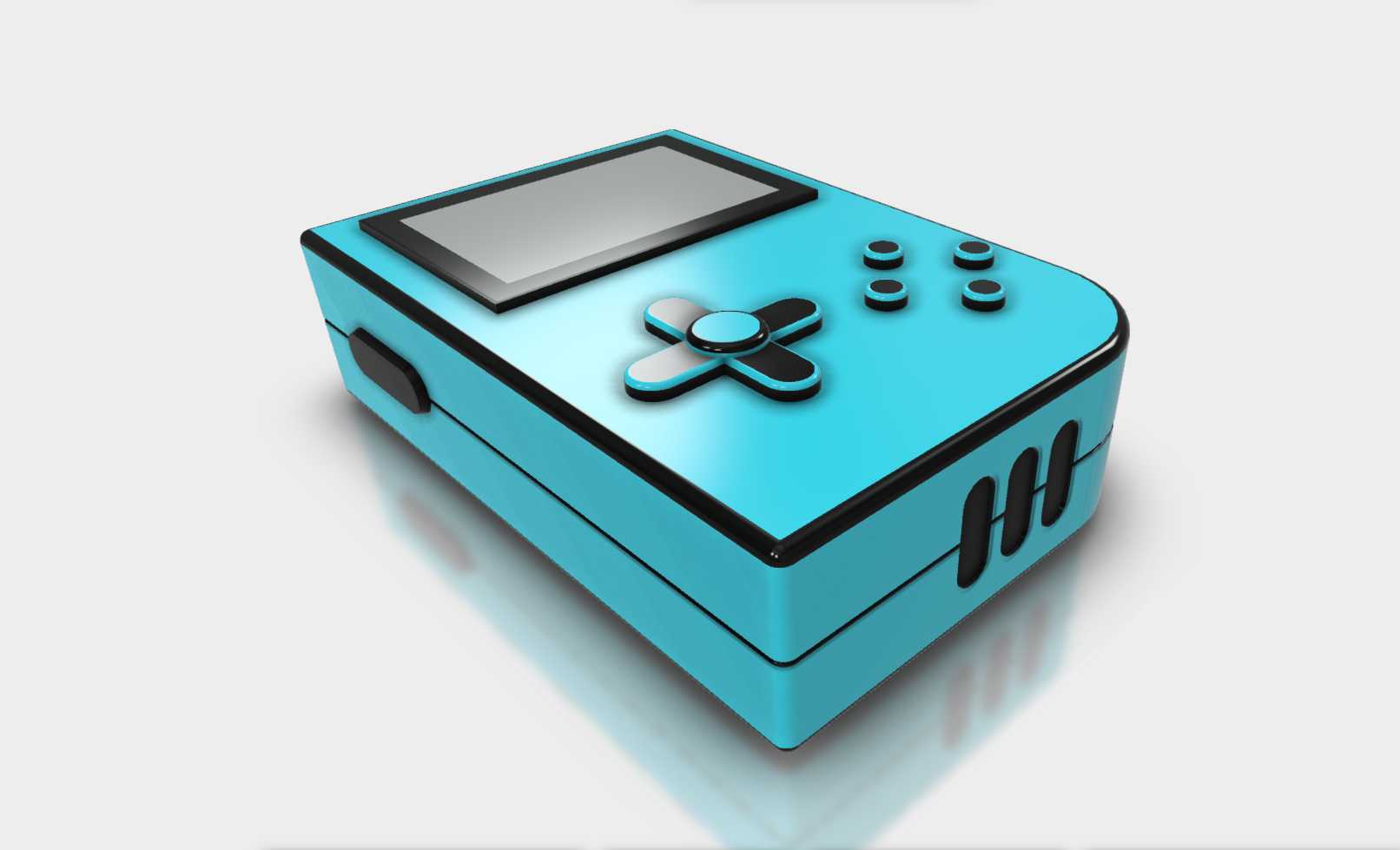

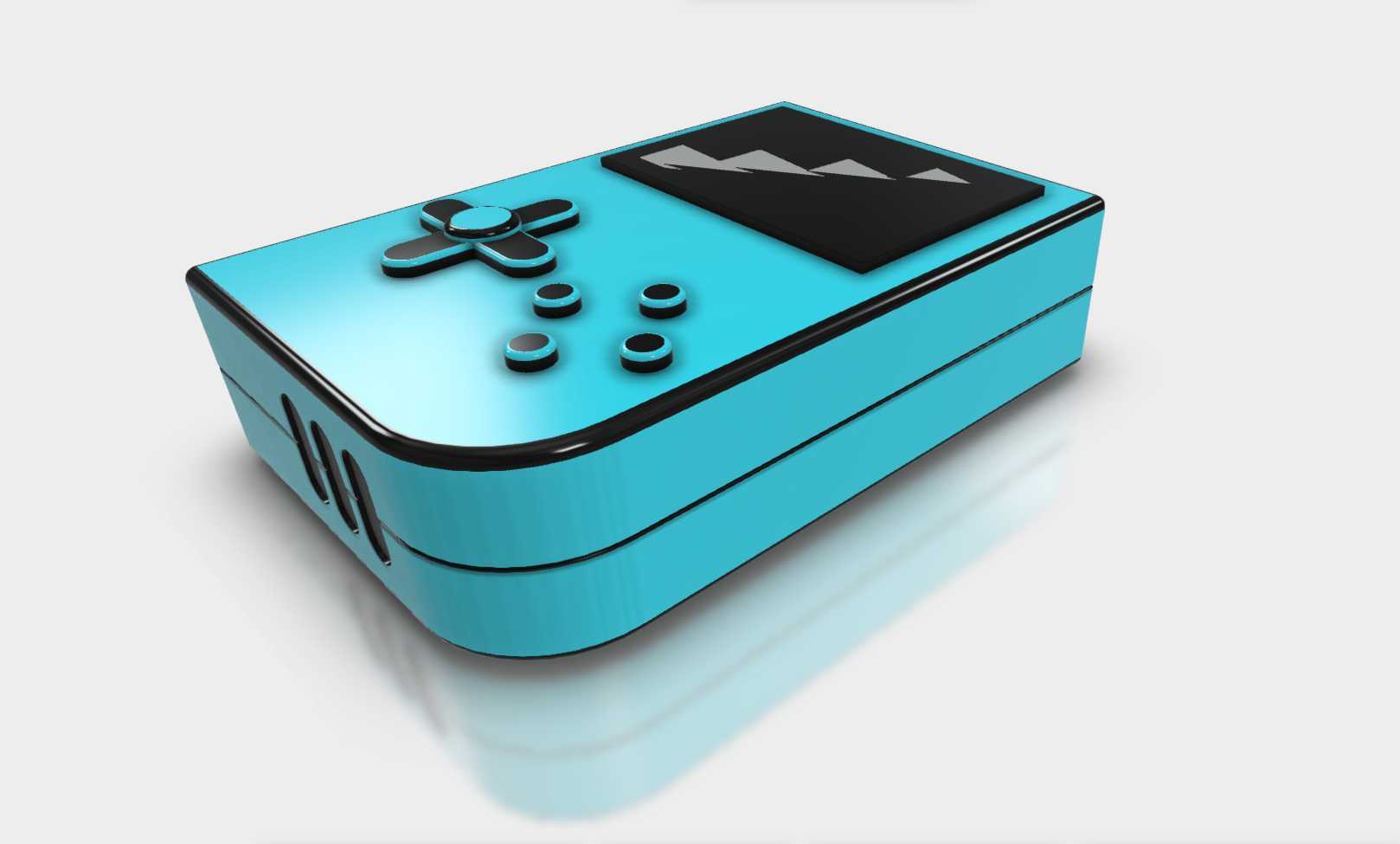

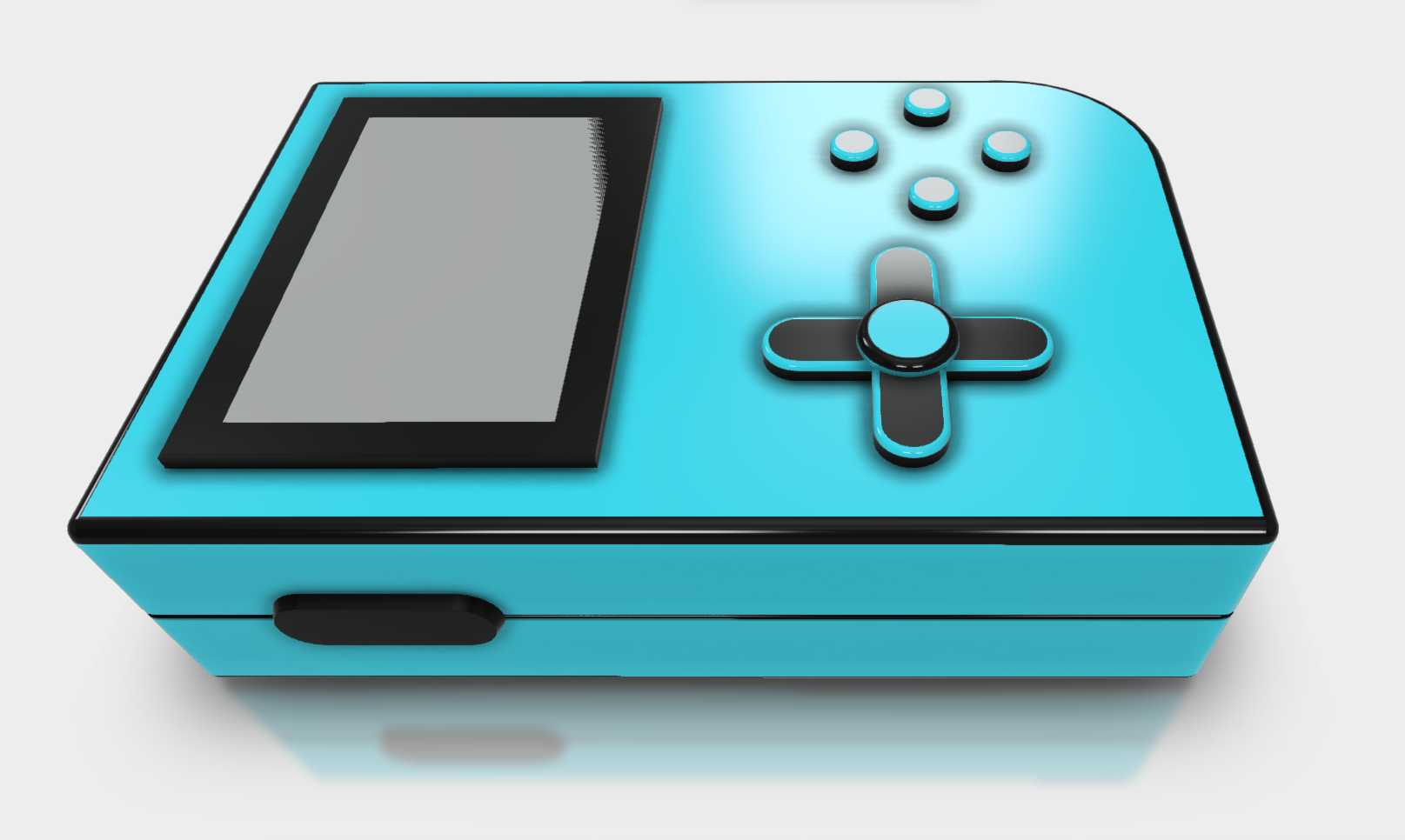

　　可避免设备平放时屏幕直接接触桌面产生刮擦，屏幕与壳体之间预留0.2mm的装配间隙，用于填充缓冲泡棉，抵消日常跌落时的冲击载荷。设备侧面设置的功能按键采用内凹式设计，避免放置在包袋中被误触触发，底部的开槽区域兼顾散热与扬声器出声的双重需求，开槽的宽度与间距经过排布，既保证出声效率，又能阻挡大尺寸异物进入壳体内部。内部腔体的空间预留充分考虑了主板、电池与扬声器的安装边界，电池仓设置在壳体下半部分，可平衡整机重量分布，避免头重脚轻的握持感，主板固定柱的位置避开了按键与屏幕的走线区域，装配时无需额外弯折线材，提升组装效率。壳体壁厚设置为2mm，采用常见的注塑工艺即可实现量产，拐角处做了均匀的壁厚过渡，避免注塑过程中出现缩痕、缺胶等工艺缺陷，

　　所有外露的棱边都做了R0.5的倒角处理，既提升外观精致度，也能去除注塑飞边的影响。这款设备的结构设计可直接用于复古数码产品的开发参考，也可作为嵌入式开发的硬件载体，适配小型化嵌入式系统的安装需求，在消费电子结构设计、手持设备人机交互验证等场景都具备参考价值，其按键布局、壳体分模、防护结构的设计思路，也可迁移到其他手持类数码产品的开发流程中，帮助结构工程师快速完成同类产品的方案迭代，减少前期布局校核的时间成本。
