二次远程机油滤清器总成结构设计

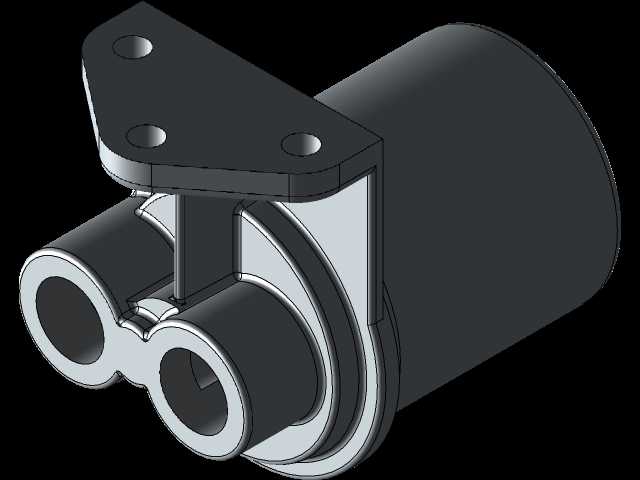

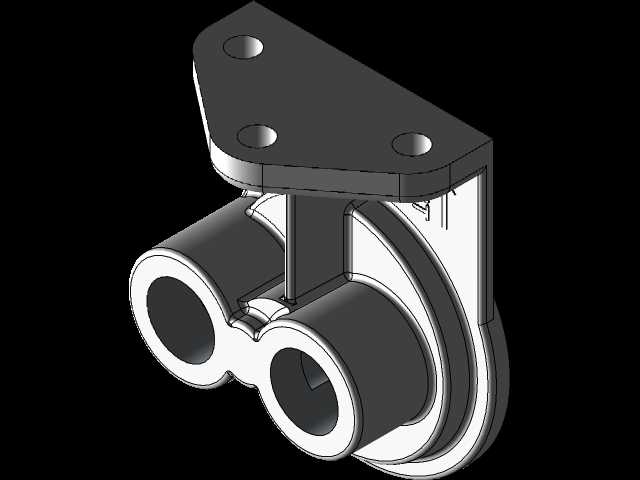

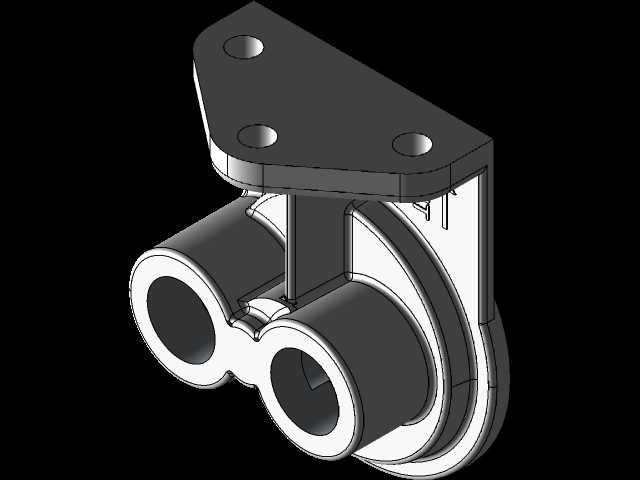

　　在商用车、工程机械以及大马力改装发动机的润滑回路中，常规机滤的布置往往受限于发动机本体的安装空间，尤其是在后置冷却系统、额外加装机油散热回路的机型上，主油道的过滤路径长度不足，冷启动阶段的杂质冲刷风险较高，这类场景下就需要用到外置式的辅助滤油结构，也就是本次呈现的二次远程机油滤清器总成。从实际装车的工况来看，这类部件通常布置在发动机舱侧围、车架内侧等便于维护更换滤芯的位置，不需要打开发动机上部的装饰护板即可完成滤芯更换作业，大幅降低了长换油周期机型的维保难度。从结构设计逻辑来看，上部的三角安装法兰设置了三个等距布置的安装孔，孔位的分布匹配整车安装支架的通用孔距，安装面做了铣平处理，保证安装后密封面的平面度公差控制在0.1mm以内，

　　避免长期受发动机振动影响出现密封渗漏的问题。主体的筒身结构采用等直径的圆柱腔体设计，内部预留了标准旋装式机滤的安装空间，腔体壁厚根据1.2MPa的额定工作油压做了强度校核，在-40℃到120℃的工作温度区间内不会出现形变开裂。下部的两个平行布置的管路接口分别对应机油的进油与回油通路，接口的通径匹配主流的16mm机油管路，接口根部做了圆弧过渡处理，降低机油流经时的沿程阻力，避免出现局部节流导致的油压损失。设计过程中特意将进出油口的中心距与安装法兰的位置做了偏移处理，保证管路连接时不会和周边的线束、冷却管路产生运动干涉，安装边界预留了至少20mm的操作空间，方便现场装配时快速拧动管接头。整个结构的重心落在安装法兰的投影范围内，

　　即使在发动机高转速振动工况下，安装螺栓的受力也能保持均匀，不会出现单侧应力集中导致的支架断裂问题。这类辅助滤油结构除了承担二次过滤的功能外，还可以在回路中串联机油温控装置，在低温环境下让机油快速升温，高温工况下辅助散热，让整个润滑系统的工作状态更加稳定，尤其适合长期在高负荷、多粉尘环境下作业的工程机械设备，能有效延长发动机的换油周期，减少磨粒磨损对曲轴、轴瓦等核心运动部件的损伤。
