硬齿面减速机配套螺旋输送齿轮箱结构

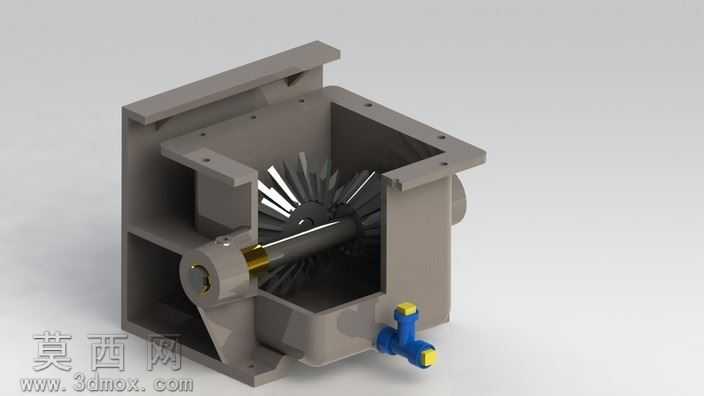

本模型采用SolidWorks进行全参数化三维建模，整体围绕硬齿面减速机与螺旋输送机集成的齿轮箱结构展开设计，建模过程中严格遵循机械传动设计规范，对箱体、传动叶轮、主轴、端盖、外接油嘴等所有零部件进行1:1等比例还原，确保各部件装配间隙符合实际加工装配要求。渲染阶段采用哑光金属材质模拟铸铁箱体的厚重质感，对传动叶轮的叶片边缘做高光金属处理，还原钢制传动件的切削加工表面特征，主轴与轴承配合位置添加镀铬亮面材质，外接油嘴采用蓝色工程塑料与黄色堵头的分色材质设置，清晰区分不同功能部件，整体渲染光影柔和，可直观展示箱体内部的传动结构布局。结构设计上，采用剖视视角呈现内部构造，箱体为一体式铸造壳体，内部设置加强筋结构提升整体刚性，传动叶轮直接安装于主轴之上，与输入端的硬齿面减速机构直连，省去中间传动环节提升传动效率，箱体侧面预留安装法兰孔位，可直接与螺旋输送段筒体对接，底部设置支撑脚用于整机固定，外接油嘴用于传动部位的润滑脂加注，保障长期运行的润滑需求。设计思路围绕螺旋输送机的紧凑传动需求展开，将减速机构与输送齿轮箱做集成化设计，大幅缩减传统分体式传动的占用空间，减少传动链的功率损耗，硬齿面传动齿轮的设计可适配大扭矩输送工况，适配散料输送场景下的重载启动、连续运行需求，建模过程中对所有配合面做公差预留，可直接导出工程图用于生产加工参考，内部流道与叶片的曲面做连续顺滑处理，避免物料输送过程中出现卡滞、积料问题，整体结构兼顾传动刚性、安装便捷性与维护便利性。
